本技術涉及汽車配件，尤其涉及一種磁吸式儀表結構及車載顯示屏。

背景技術：

1、目前的車載儀表顯示屏，為了兼容機械旋鈕屏和觸控屏，通常在觸控屏的蓋板上做兩個通孔，然后將旋鈕屏裝進去，通過旋轉實現顯示畫面的切換；觸控屏即通過incel?l玻璃或者oncel?l玻璃實現觸控功能；由于旋鈕屏是后裝到觸控屏的通孔中，為了組裝方便通常會設計間隙，這樣就存在進灰塵的問題，影響顯示畫面，用戶體驗感變差。上述問題亟待解決。

技術實現思路

1、本實用新型公開了一種磁吸式儀表結構及車載顯示屏，旨在解決現有技術中存在的技術問題。

2、本實用新型采用下述技術方案：

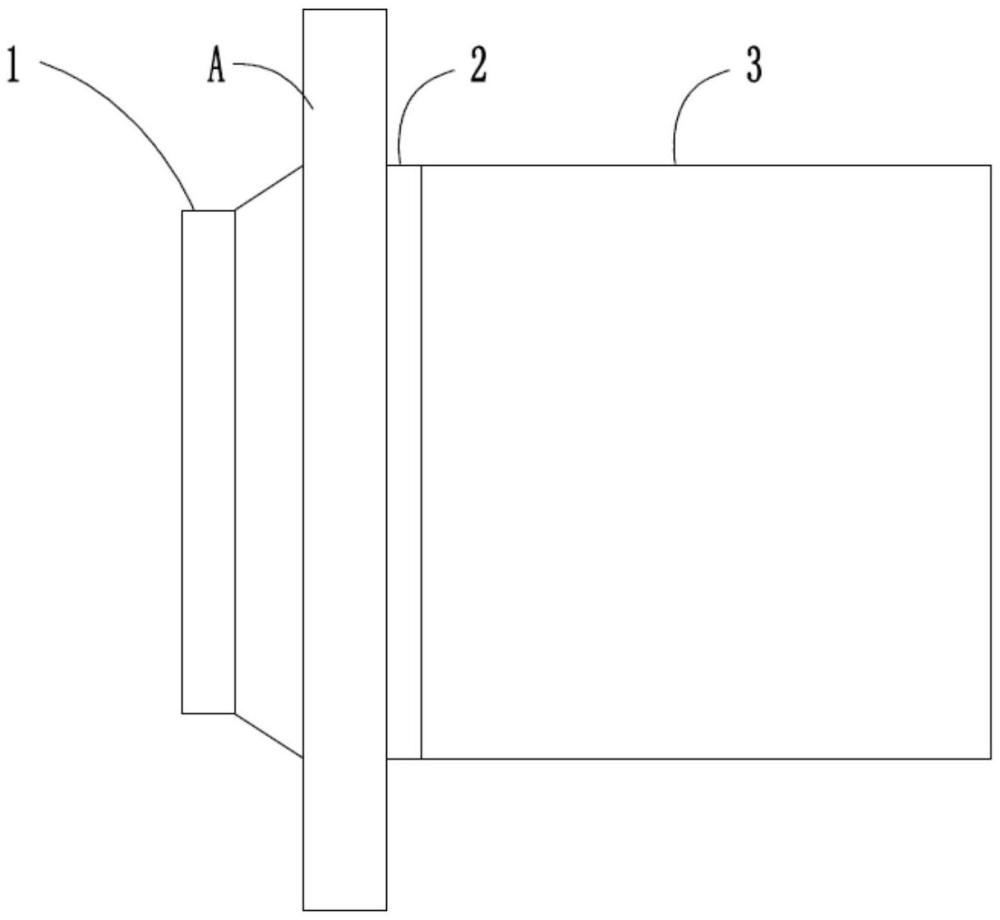

3、一方面，本實用新型提供了一種磁吸式儀表結構，所述磁吸式儀表結構能夠安裝在觸控屏上，其包括第一磁性組件、第二磁性組件和旋鈕屏；所述第一磁性組件能夠安裝在所述觸控屏的背側，且能夠與所述觸控屏的供電線路電連接，以在所述觸控屏上電時產生磁性；所述第二磁性組件固裝于背離所述旋鈕屏顯示側的一側，且能夠與所述第一磁性組件通過磁吸固定在所述觸控屏上與所述第一磁性組件相對的一側。

4、在本實用新型的磁吸式儀表結構中，所述第一磁性組件包括吸盤和電磁鐵；所述電磁鐵固裝于所述吸盤，且能夠電連接于所述觸控屏的供電線路；所述吸盤能夠固定在所述觸控屏的背側的平面上。

5、在本實用新型的磁吸式儀表結構中，所述吸盤上開設有開口；所述開口內安裝所述電磁鐵；所述電磁鐵與所述開口邊緣密封連接。

6、在本實用新型的磁吸式儀表結構中，所述開口與所述電磁鐵過盈配合以密封連接。

7、在本實用新型的磁吸式儀表結構中，所述第二磁性組件包括磁性體；所述磁性體安裝于背離所述旋鈕屏顯示側的一側。

8、在本實用新型的磁吸式儀表結構中，所述第二磁性組件還包括緩沖件；所述緩沖件設置于所述磁性體，以避免所述磁性體直接接觸所述觸控屏。

9、在本實用新型的磁吸式儀表結構中，所述緩沖件為設置于所述磁性體的彈性結構。

10、在本實用新型的磁吸式儀表結構中，所述緩沖件朝向所述觸控屏的一側設置有防滑結構。

11、在本實用新型的磁吸式儀表結構中，所述緩沖件為吸盤。

12、在第二方面，本實用新型還提供了一種車載顯示屏，其包括上述任一所述的磁吸式儀表結構和觸摸屏；所述磁吸式儀表結構安裝于所述觸摸屏。

13、本實用新型采用的技術方案能夠達到以下有益效果：

14、本實用新型主要提供了一種磁吸式儀表結構，基于第一磁性組件能夠安裝于觸摸屏的背側，且第一磁性組件和第二磁性組件能夠磁吸連接，以將旋鈕屏固定在觸摸屏上，則無需對觸摸屏開口，則避免了觸摸屏進灰影響畫面的問題，提高了用戶體驗，且第一磁性組件在觸摸屏上電時才具有磁性，則便于在不使用旋鈕屏時將其拆卸。

技術特征：

1.一種磁吸式儀表結構，所述磁吸式儀表結構能夠安裝在觸控屏上，其特征在于，包括第一磁性組件、第二磁性組件和旋鈕屏；

2.根據權利要求1所述的磁吸式儀表結構，其特征在于，所述第一磁性組件包括吸盤和電磁鐵；

3.根據權利要求2所述的磁吸式儀表結構，其特征在于，所述吸盤上開設有開口；

4.根據權利要求3所述的磁吸式儀表結構，其特征在于，所述開口與所述電磁鐵過盈配合以密封連接。

5.根據權利要求1所述的磁吸式儀表結構，其特征在于，所述第二磁性組件包括磁性體；

6.根據權利要求5所述的磁吸式儀表結構，其特征在于，所述第二磁性組件還包括緩沖件；

7.根據權利要求6所述的磁吸式儀表結構，其特征在于，所述緩沖件為設置于所述磁性體的彈性結構。

8.根據權利要求6所述的磁吸式儀表結構，其特征在于，所述緩沖件朝向所述觸控屏的一側設置有防滑結構。

9.根據權利要求6所述的磁吸式儀表結構，其特征在于，所述緩沖件為吸盤。

10.一種車載顯示屏，其特征在于，包括上述權利要求1-9任一所述的磁吸式儀表結構和觸摸屏；

技術總結
本技術涉及一種磁吸式儀表結構及車載顯示屏，磁吸式儀表結構能夠安裝在觸控屏上，其包括第一磁性組件、第二磁性組件和旋鈕屏；第一磁性組件能夠安裝在觸控屏的背側，且能夠與觸控屏的供電線路電連接，以在觸控屏上電時產生磁性；第二磁性組件固裝于背離旋鈕屏顯示側的一側，且能夠與第一磁性組件通過磁吸固定在觸控屏上與第一磁性組件相對的一側。本技術基于第一磁性組件能夠安裝于觸摸屏的背側，且第一磁性組件和第二磁性組件能夠磁吸連接，以將旋鈕屏固定在觸摸屏上，則無需對觸摸屏開口，則避免了觸摸屏進灰影響畫面的問題，提高了用戶體驗，且第一磁性組件在觸摸屏上電時才具有磁性，則便于在不使用旋鈕屏時將其拆卸。

技術研發人員：申洲,宋艷輝
受保護的技術使用者：信利半導體有限公司
技術研發日：20240715
技術公布日：2025/4/28
