本申請涉及混合動力汽車的動力總成，具體涉及一種增程器總成。

背景技術：

1、為滿足國家油耗及排放法規要求，新能源汽車高速發展，當前新能源汽車市占率已經突破30％以上。目前的新能源汽車主要包括純電動汽車和混合動力汽車，由于混合動力汽車具有節能減排和續航里程長的優點，從新能源汽車增長趨勢上來看，純電動汽車增長放緩，混合動力汽車仍呈現高速增長。

2、目前的混合動力汽車大多是將發動機的曲軸和電機的轉軸通過雙質量飛輪(dualmass?flywheel，簡稱dmf)進行簡單的機械連接，并依靠雙質量飛輪來降低轉速波動帶來的風險。然而，此種方式造成發動機和電機的集成度較低，零部件較多，從而使發動機和電機集成后的尺寸大且成本高。

技術實現思路

1、鑒于以上內容，有必要提出一種增程器總成，以降低發動機和電機集成后的尺寸和成本。

2、本申請實施例提供了一種增程器總成，包括發動機和電機；發動機包括缸體和轉動設于所述缸體內的曲軸，所述曲軸具有伸出所述缸體的延伸段；電機包括機殼、定子、轉子、轉軸及連接轉轂，所述機殼設于所述缸體并罩設于所述延伸段的外側，所述定子、所述轉子及所述轉軸均設于所述機殼內，且所述轉軸與所述延伸段連接并共軸設置，所述延伸段靠近所述轉軸的一端或所述轉軸靠近所述延伸段的一端沿周向凸設有環狀凸起，所述連接轉轂套設于所述轉軸并與所述環狀凸起連接，所述連接轉轂遠離所述轉軸的部分與所述轉子連接。

3、本申請實施例的增程器總成通過將電機直接裝配到發動機的缸體上，并將曲軸與轉軸直接連接，以及設置連接轉轂將轉子與曲軸或轉軸上凸設的環狀凸起進行連接，使發動機與電機的集成度高，且取消了雙質量飛輪結構，減少了零部件的數量，從而降低了發動機和電機集成后的尺寸和成本。另外，由于連接轉轂和轉子能夠在曲軸和轉軸轉動時提供阻尼，從而能夠有效抑制曲軸和轉軸轉動時發生較大的轉速波動，進而提高了曲軸和轉軸進行動力輸出的平穩性。

4、在一些實施例中，所述曲軸和所述轉軸為一體結構。

5、如此，通過設置曲軸和轉軸為一體結構，有利于提高曲軸和轉軸連接后的結構強度和同軸度。

6、在一些實施例中，所述環狀凸起為法蘭結構，所述連接轉轂具有與所述環狀凸起相對應的法蘭盤，所述法蘭盤與所述環狀凸起相匹配的可拆卸連接。

7、如此，有利于提高將連接轉轂與環狀凸起進行連接的便捷性，并提高了連接轉轂與環狀凸起的連接強度。

8、在一些實施例中，所述連接轉轂的周側開設有沿所述連接轉轂的軸向延伸的卡槽，所述卡槽用于與所述轉子卡接，所述連接轉轂的周側沿所述連接轉轂的周向向外凸設有止擋凸環，且所述止擋凸環與所述卡槽相交，所述止擋凸環用于止擋所述轉子，以對所述轉子相對于所述連接轉轂的位置進行限位。

9、如此，通過設置卡槽與轉子卡接，以及設置止擋凸環止擋并限位轉子，在提高連接轉子和連接轉轂的便捷性和準確性的同時，卡槽還能夠限制連接轉轂在周向上相對于轉子運動，止擋凸環還能夠限制連接轉轂和轉子在軸向上相對運動，從而提高了連接轉轂在轉子的驅動下帶動曲軸和轉軸轉動的準確性和穩定性。

10、在一些實施例中，所述轉軸遠離所述延伸段的一端具有連接部，所述連接部用于與外部驅動裝置連接，以使所述轉軸和所述曲軸在所述外部驅動裝置的驅動下轉動并進行零位標定。

11、如此，通過在轉軸遠離延伸段的一端設置連接部，有利于提高將轉軸與外部驅動裝置連接并進行零位標定的便捷性。

12、在一些實施例中，所述電機還包括軸承，所述軸承套設于所述轉軸遠離所述延伸段的一端并與所述機殼連接。

13、如此，通過設置軸承，能夠減少轉軸、曲軸及轉子轉動時的跳動，提高了曲軸的擾度及轉軸和曲軸進行動力輸出的穩定性，并能夠降低發動機和電機運行時產生的震動。

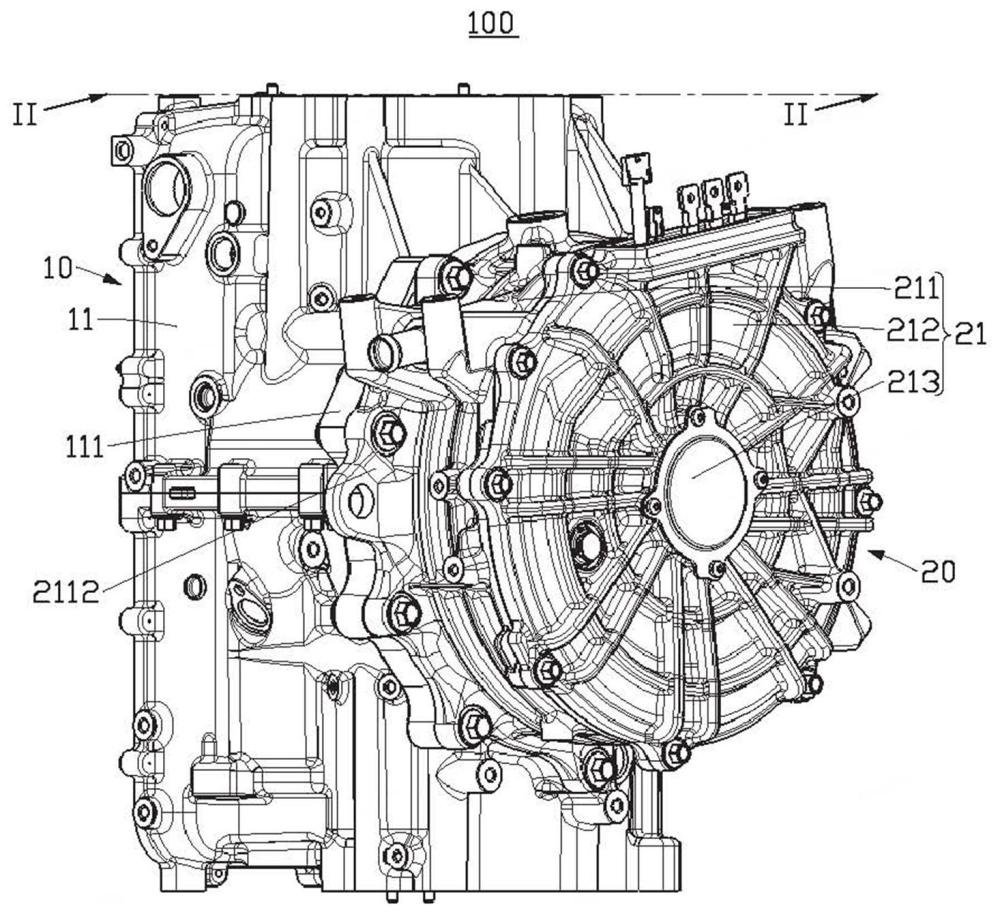

14、在一些實施例中，所述機殼包括殼體和端蓋，所述殼體設于所述缸體，所述殼體開設有貫穿所述殼體靠近所述缸體的一側和所述殼體遠離所述缸體的一側的收納孔，所述定子、所述轉子及所述轉軸均設于所述收納孔，所述定子與所述收納孔的內壁連接，所述延伸段伸入所述收納孔中，所述端蓋設于所述殼體遠離所述缸體的一端，且所述端蓋封閉所述收納孔遠離所述缸體的一端，所述端蓋的中部開設有與所述收納孔連通的安裝孔，所述軸承設于所述安裝孔。

15、如此，通過設置收納孔貫穿殼體靠近缸體的一側，使殼體朝向缸體的一側為開口，從而降低了增程器總成的重量；通過設置端蓋封閉收納孔遠離缸體的一端，便于對機殼內的零部件進行安裝和維修；通過在端蓋的中部開設有與收納孔連通的安裝孔，便于安裝軸承，并便于轉軸遠離延伸段的一端伸出機殼。

16、在一些實施例中，所述機殼還包括封閉件，所述封閉件可拆卸地設于所述端蓋背離所述收納孔的一側，且所述封閉件封閉所述安裝孔。

17、如此，通過設置封閉件封閉安裝孔，能夠有效避免液體和灰塵進入到機殼中影響電機的正常運行，還能夠有效阻擋電機運行時產生的噪音傳遞到機殼外側。

18、在一些實施例中，所述缸體朝向所述殼體的一端具有第一法蘭，所述殼體朝向所述缸體的一端具有與所述第一法蘭連接的第二法蘭。

19、如此，使缸體和殼體通過法蘭連接，從而提高了將發動機和電機連接的便捷性和牢固性。

20、在一些實施例中，所述增程器總成還包括控制器，所述電機還包括轉速傳感器，所述轉速傳感器設于所述機殼并位于所述轉軸的一側，且所述轉速傳感器與所述控制器電連接，所述轉速傳感器用于感測所述轉軸的轉速，以使所述控制器控制所述電機加載或減載。

21、如此，通過設置轉速傳感器感測轉軸的轉速，且控制器根據轉軸的轉速情況控制電機加載或減載，可以在發動機載高正向激勵時控制電機加載，在發動機載低負向激勵時控制電機減載，實現主動阻尼功能，從而優化了曲軸和轉軸的轉速波動，降低了增程器總成在運行時產生的震動。

技術特征：

1.一種增程器總成，其特征在于，包括：

2.如權利要求1所述的增程器總成，其特征在于，所述曲軸和所述轉軸為一體結構。

3.如權利要求1所述的增程器總成，其特征在于，所述環狀凸起為法蘭結構，所述連接轉轂具有與所述環狀凸起相對應的法蘭盤，所述法蘭盤與所述環狀凸起相匹配的可拆卸連接。

4.如權利要求1所述的增程器總成，其特征在于，所述連接轉轂的周側開設有沿所述連接轉轂的軸向延伸的卡槽，所述卡槽用于與所述轉子卡接，所述連接轉轂的周側沿所述連接轉轂的周向向外凸設有止擋凸環，且所述止擋凸環與所述卡槽相交，所述止擋凸環用于止擋所述轉子，以對所述轉子相對于所述連接轉轂的位置進行限位。

5.如權利要求1所述的增程器總成，其特征在于，所述轉軸遠離所述延伸段的一端具有連接部，所述連接部用于與外部驅動裝置連接，以使所述轉軸和所述曲軸在所述外部驅動裝置的驅動下轉動并進行零位標定。

6.如權利要求1所述的增程器總成，其特征在于，所述電機還包括軸承，所述軸承套設于所述轉軸遠離所述延伸段的一端并與所述機殼連接。

7.如權利要求6所述的增程器總成，其特征在于，所述機殼包括殼體和端蓋，所述殼體設于所述缸體，所述殼體開設有貫穿所述殼體靠近所述缸體的一側和所述殼體遠離所述缸體的一側的收納孔，所述定子、所述轉子及所述轉軸均設于所述收納孔，所述定子與所述收納孔的內壁連接，所述延伸段伸入所述收納孔中，所述端蓋設于所述殼體遠離所述缸體的一端，且所述端蓋封閉所述收納孔遠離所述缸體的一端，所述端蓋的中部開設有與所述收納孔連通的安裝孔，所述軸承設于所述安裝孔。

8.如權利要求7所述的增程器總成，其特征在于，所述機殼還包括封閉件，所述封閉件可拆卸地設于所述端蓋背離所述收納孔的一側，且所述封閉件封閉所述安裝孔。

9.如權利要求7所述的增程器總成，其特征在于，所述缸體朝向所述殼體的一端具有第一法蘭，所述殼體朝向所述缸體的一端具有與所述第一法蘭連接的第二法蘭。

10.如權利要求1所述的增程器總成，其特征在于，所述增程器總成還包括控制器，所述電機還包括轉速傳感器，所述轉速傳感器設于所述機殼并位于所述轉軸的一側，且所述轉速傳感器與所述控制器電連接，所述轉速傳感器用于感測所述轉軸的轉速，以使所述控制器控制所述電機加載或減載。

技術總結
本申請公開了一種增程器總成，涉及混合動力汽車的動力總成技術領域，其包括發動機和電機；發動機包括缸體和轉動設于缸體內的曲軸，曲軸具有伸出缸體的延伸段；電機包括機殼、定子、轉子、轉軸及連接轉轂，機殼設于缸體并罩設于延伸段的外側，定子、轉子及轉軸均設于機殼內，且轉軸與延伸段連接并共軸設置，延伸段靠近轉軸的一端或轉軸靠近延伸段的一端沿周向凸設有環狀凸起，連接轉轂套設于轉軸并與環狀凸起連接，連接轉轂遠離轉軸的部分與轉子連接。上述增程器總成通過將曲軸與轉軸直接連接，以及設置連接轉轂將轉子與環狀凸起進行連接，使發動機與電機的集成度高，減少了零部件的數量，從而降低了發動機和電機集成后的尺寸和成本。

技術研發人員：胡攀,劉東,韋虹,陳東亞,張明東,趙福成
受保護的技術使用者：浙江吉利控股集團有限公司
技術研發日：20240806
技術公布日：2025/4/28
