本技術涉及農機機械，具體涉及一種農機正壓駕駛室專用空調裝置。

背景技術：

1、農機多是用于牽引和驅動作業機械完成各項移動式作業的自走式動力機，在現代化農業生產中占據著不可替代的作用，目前現有的農機駕駛室結構簡單，多是采用內循環通風的方式以保證農業生產中較好的防塵性，但僅有的內循環通風，在夏季生產過程中，會導致駕駛人員悶熱難耐，不利于駕駛人員的身體健康。

2、上述內容僅用于輔助理解本發明的技術方案，并不代表承認上述內容是最接近的現有技術。

技術實現思路

1、本實用新型的目的是解決上述的不足，提供一種農機正壓駕駛室專用空調裝置。

2、為了解決上述技術問題，本實用新型采用如下技術方案：一種農機正壓駕駛室專用空調裝置，包括配合設置在農機駕駛室上方且帶有天窗的外頂棚，所述外頂棚的下方設置有預設通風腔的內頂棚，所述內頂棚上一側設置有用于與農機駕駛室內部連通的內循環進風口，所述外頂棚上一側對應內循環進風口設置有用于向農機駕駛室內通入空氣的空調總成，所述空調總成上一側設置有串聯設計的鼓風機，所述外頂棚外兩側設置有用于通入外部空氣的外循環進風口，所述鼓風機的外部且在空調總成的安裝槽內設置有殼腔；

3、監測機構，包括設置在殼腔內且在農機駕駛室內部貫穿設置的溫度傳感器、壓力傳感器，用于對農機駕駛室內部進行溫度和氣壓監測；

4、風門調節機構，設置在殼腔內對稱的兩側，用于進行農機駕駛室內部的內外循環進風切換。

5、進一步的，所述監測機構還包括設置在殼腔內一角端的控制器，所述控制器用于接收溫度傳感器、壓力傳感器的檢測信號并進行邏輯判斷后發出控制信號。

6、進一步的，所述殼腔內對稱的兩側均設置有與內循環進風口連通的內循環進風通道，所述內循環進風通道上對應一側且垂直于殼腔底面設置有外循環進風通道。

7、進一步的，所述外循環進風通道與所述外頂棚外兩側貫穿開設的外循環進風口連通。

8、進一步的，所述風門調節機構包括設置在內循環進風通道和外循環進風通道上水平垂直相交的風門擋板、設置在風門擋板內端面的連桿，所述連桿上遠離風門擋板的一端設置有套管，所述套管，所述套管的中心軸線上設置有伺服電機驅動的旋轉軸。

9、進一步的，所述伺服電機與所述控制器電性連接。

10、進一步的，所述外頂棚上對應空調總成的安裝槽頂部設置有檢修蓋。

11、進一步的，所述空調總成上設置有六根管狀的出風腔，且所述出風腔的出風口與農機駕駛室連通。

12、進一步的，所述風門擋板可完全遮擋內循環進風通道或者外循環進風通道的進風通口。

13、對比現有技術，本實用新型具有如下的有益效果：本實用新型通過設置的監測機構和風門調節機構，以及監測機構上包括的與伺服電機電性連接的控制器，能夠實時根據農機駕駛室內部氣壓和溫度的變化，實現農機駕駛室內部的內外循環的進風切換，滿足正壓駕駛室的使用需求，保證駕駛人員良好的工作狀態，防止有害氣體、灰塵直接進入農機駕駛室內，建立有效的外循環進風系統，保證農機駕駛室內氣壓高于外界大氣壓，解決了現有技術中駕駛人員工作過程中的舒適性差的問題；還通過設置在外頂棚上的外循環進風口，在農機駕駛室上增設了一條與外部空氣連通的進風系統，保持了農機駕駛室內部經過一段時間的加壓過程，解決了當下內循環進風系統帶來的內部氣壓下降的問題。

技術特征：

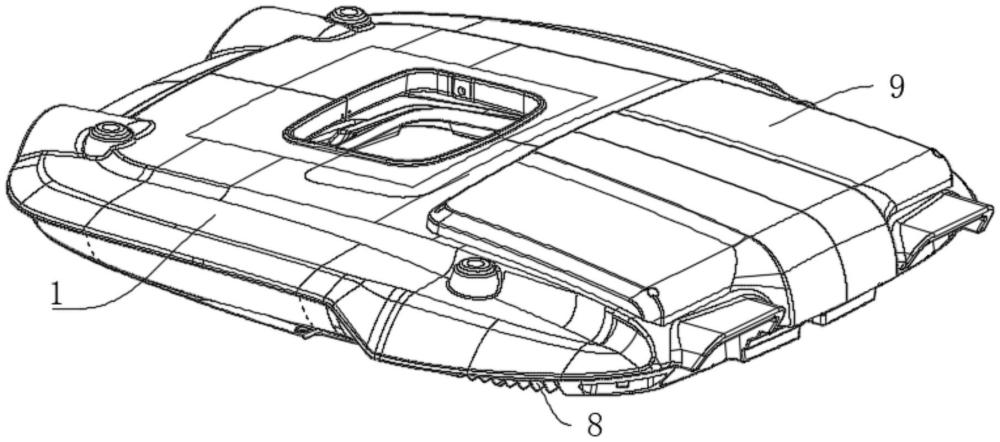

1.一種農機正壓駕駛室專用空調裝置，包括配合設置在農機駕駛室上方且帶有天窗的外頂棚(1)，所述外頂棚(1)的下方設置有預設通風腔的內頂棚(2)，所述內頂棚(2)上一側設置有用于與農機駕駛室內部連通的內循環進風口(3)，所述外頂棚(1)上一側對應內循環進風口(3)設置有用于向農機駕駛室內通入空氣的空調總成(4)，所述空調總成(4)上一側設置有串聯設計的鼓風機(41)，其特征在于：所述外頂棚(1)外兩側設置有用于通入外部空氣的外循環進風口(8)，所述鼓風機(41)的外部且在空調總成(4)的安裝槽內設置有殼腔(5)；

2.根據權利要求1所述的一種農機正壓駕駛室專用空調裝置，其特征在于：所述監測機構還包括設置在殼腔(5)內一角端的控制器(63)，所述控制器(63)用于接收溫度傳感器(61)、壓力傳感器(62)的檢測信號并進行邏輯判斷后發出控制信號。

3.根據權利要求2所述的一種農機正壓駕駛室專用空調裝置，其特征在于：所述殼腔(5)內對稱的兩側均設置有與內循環進風口(3)連通的內循環進風通道(51)，所述內循環進風通道(51)上對應一側且垂直于殼腔(5)底面設置有外循環進風通道(52)。

4.根據權利要求3所述的一種農機正壓駕駛室專用空調裝置，其特征在于：所述外循環進風通道(52)與所述外頂棚(1)外兩側貫穿開設的外循環進風口(8)連通。

5.根據權利要求4所述的一種農機正壓駕駛室專用空調裝置，其特征在于：所述風門調節機構(7)包括設置在內循環進風通道(51)和外循環進風通道(52)上水平垂直相交的風門擋板(71)、設置在風門擋板(71)內端面的連桿(72)，所述連桿(72)上遠離風門擋板(71)的一端設置有套管(73)，所述套管(73)的中心軸線上設置有伺服電機(741)驅動的旋轉軸(74)。

6.根據權利要求5所述的一種農機正壓駕駛室專用空調裝置，其特征在于：所述伺服電機(741)與所述控制器(63)電性連接。

7.根據權利要求1所述的一種農機正壓駕駛室專用空調裝置，其特征在于：所述外頂棚(1)上對應空調總成(4)的安裝槽頂部設置有檢修蓋(9)。

8.根據權利要求1所述的一種農機正壓駕駛室專用空調裝置，其特征在于：所述空調總成(4)上設置有六根管狀的出風腔(42)，且所述出風腔(42)的出風口與農機駕駛室連通。

9.根據權利要求5所述的一種農機正壓駕駛室專用空調裝置，其特征在于：所述風門擋板(71)可完全遮擋內循環進風通道(51)或者外循環進風通道(52)的進風通口。

技術總結
本技術涉及農機機械技術領域，尤其涉及一種農機正壓駕駛室專用空調裝置，包括配合在農機駕駛室上方的外頂棚，所述外頂棚的下方設置有內頂棚，所述內頂棚上一側設置有內循環進風口，所述外頂棚上一側設置有空調總成和鼓風機，所述外頂棚外兩側設置有外循環進風口，所述鼓風機的外部設置有殼腔；監測機構，包括溫度傳感器、壓力傳感器，用于對農機駕駛室內部進行溫度和氣壓監測；風門調節機構，設置在殼腔內對稱的兩側，用于進行農機駕駛室內部的內外循環進風切換。本技術根據農機駕駛室內部氣壓和溫度變化，實現內外循環的進風切換，滿足正壓駕駛室的使用需求，解決了現有技術中駕駛人員工作過程中的舒適性差的問題。

技術研發人員：高婷婷,張馨月
受保護的技術使用者：上海華悅睿科技發展有限公司
技術研發日：20240724
技術公布日：2025/4/28
