本技術汽車配件，尤其涉及到一種具有調平功能的汽車座椅桌板結構。

背景技術：

1、隨著汽車行業的快速發展，汽車在人們生活中越來越普及，成為了大多數人生活中必不可少的一部分。汽車在人們的工作生活中，不但充當了上下班通勤的交通工具，還可以成為休閑時候出游旅行交通工具中的主要選擇。

2、在長時間的乘車過程中，難免會產生進食或補充水分的需求，一般的汽車中只能夠將食物或者飲料品放在座椅上，甚至于拿在手上，放在座椅上不但會弄得車內很凌亂，如果食物已經開啟，還會弄臟座椅或污染食物本身，拿在手上也會造成在進食的時候不方便。因此部分的汽車座椅（前座）的背后安裝有可折疊的桌板。

3、汽車座椅桌板在安裝后或者長期使用后，桌板與座椅連接的零部件容易發生松動或者變形，導致桌板在使用時會傾斜，影響使用的體驗。

技術實現思路

1、本實用新型的目的在于提供一種具有調平功能的汽車座椅桌板結構。

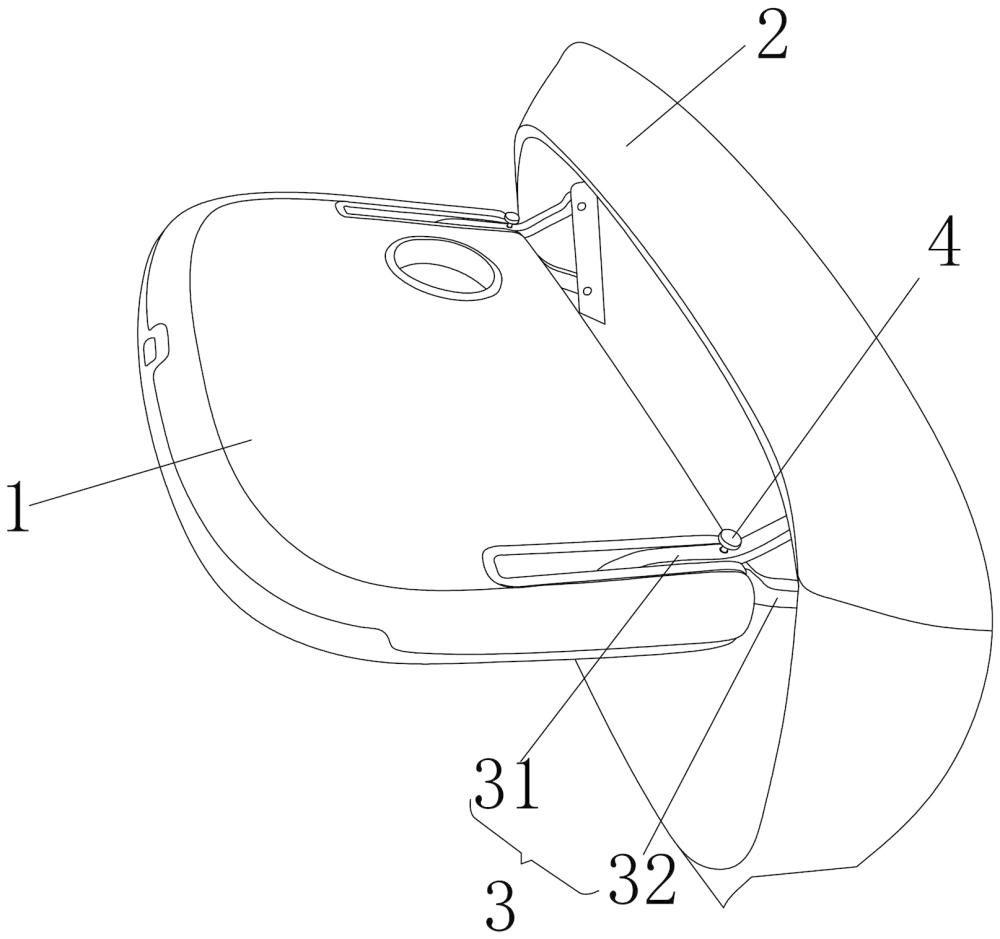

2、為實現上述目的，本實用新型所提供的技術方案為：一種具有調平功能的汽車座椅桌板結構，包括桌板、分別鉸接在所述桌板與汽車座椅后部之間折疊結構，所述折疊結構包括一對上連桿和一對下連桿，所述上連桿與下連桿分別鉸接在所述汽車座椅后部鉸接處的上側與下側，所述上連桿與下連桿分別鉸接在所述桌板鉸接處的前側與后側，所述下連桿成型有在所述折疊結構展開時下連桿靠近上連桿的折彎部，所述上連桿設置有調節所述折彎部與上連桿之間距離的桌板調平裝置，通過所述桌板調平裝置對桌板的水平角度進行調節。

3、優選地，所述桌板調平裝置包括成型在所述上連桿的通孔、螺接在所述通孔中的長軸螺桿和成型在所述長軸螺桿端部的螺帽，所述長軸螺桿穿過通孔后抵制在所述下連桿的折彎部上，使所述上連桿與下連桿的折彎部之間的距離產生變化而改變所述桌板的水平角度。

4、進一步地，在所述折彎部上表面密集成型有若干坑槽，所述坑槽的成型方向垂直于所述下連桿的運動方向。

5、優選地，在所述桌板上設置有水平儀。

6、本申請的技術效果體現在：通過桌板調平裝置，調節上連桿與下連桿的折彎部之間的距離，對桌板的水平角度進行調節，保持桌板維持在水平的狀態使用。

技術特征：

1.一種具有調平功能的汽車座椅桌板結構，包括桌板、分別鉸接在所述桌板與汽車座椅后部之間折疊結構，其特征在于：所述折疊結構包括一對上連桿和一對下連桿，所述上連桿與下連桿分別鉸接在所述汽車座椅后部鉸接處的上側與下側，所述上連桿與下連桿分別鉸接在所述桌板鉸接處的前側與后側，所述下連桿成型有在所述折疊結構展開時下連桿靠近上連桿的折彎部，所述上連桿設置有調節所述折彎部與上連桿之間距離的桌板調平裝置，通過所述桌板調平裝置對桌板的水平角度進行調節。

2.根據權利要求1所述的一種具有調平功能的汽車座椅桌板結構，其特征在于：所述桌板調平裝置包括成型在所述上連桿的通孔、螺接在所述通孔中的長軸螺桿和成型在所述長軸螺桿端部的螺帽，所述長軸螺桿穿過通孔后抵制在所述下連桿的折彎部上，使所述上連桿與下連桿的折彎部之間的距離產生變化而改變所述桌板的水平角度。

3.根據權利要求2所述的一種具有調平功能的汽車座椅桌板結構，其特征在于：在所述折彎部上表面密集成型有若干坑槽，所述坑槽的成型方向垂直于所述下連桿的運動方向。

4.根據權利要求1所述的一種具有調平功能的汽車座椅桌板結構，其特征在于：在所述桌板上設置有水平儀。

技術總結
本技術提供一種具有調平功能的汽車座椅桌板結構，包括桌板、分別鉸接在所述桌板與汽車座椅后部之間折疊結構，所述折疊結構包括一對上連桿和一對下連桿，所述上連桿與下連桿分別鉸接在所述汽車座椅后部鉸接處的上側與下側，所述上連桿與下連桿分別鉸接在所述桌板鉸接處的前側與后側，所述下連桿成型有在所述折疊結構展開時下連桿靠近上連桿的折彎部，所述上連桿設置有調節所述折彎部與上連桿之間距離的桌板調平裝置，通過所述桌板調平裝置對桌板的水平角度進行調節。本技術通過桌板調平裝置，調節上連桿與下連桿的折彎部之間的距離，對桌板的水平角度進行調節，保持桌板維持在水平的狀態使用。

技術研發人員：鄧平
受保護的技術使用者：鄧平
技術研發日：20240805
技術公布日：2025/4/28
