本技術涉及行車記錄儀，特別涉及一種攝像頭無級調節結構。

背景技術：

1、行車記錄儀在交通出行方面使用十分廣泛。行車記錄儀一般安裝在汽車的前擋風玻璃處，在使用時需要對攝像頭的朝向進行調整。有些攝像頭是上下翻轉的結構，其內部結構結構復雜，安裝十分不便。

技術實現思路

1、本實用新型旨在至少在一定程度上解決相關技術中的上述技術問題之一。為此，本實用新型提出一種攝像頭無級調節結構。

2、為實現上述目的，本實用新型的技術方案如下：

3、根據本實用新型的第一方面實施例的攝像頭無級調節結構，包括：

4、底座，所述底座上設有兩個支柱；

5、攝像頭組件，所述攝像頭組件的兩側分別橫向對稱延伸出連接柱，所述連接柱上套接有阻尼套，兩個所述連接柱分別置于兩側所述支柱上；

6、壓座，所述壓座通過螺釘連接到所述支柱上，所述壓座配合所述支柱對所述連接柱進行徑向夾持，且夾持作用在所述阻尼套上。

7、根據本實用新型實施例的攝像頭無級調節結構，至少具有如下有益效果：整體結構簡單，利用螺釘的鎖緊力快速調整對攝像頭組件的鎖緊力，裝配快捷方便。

8、根據本實用新型的一些實施例，所述連接柱的端部上設有第一階梯軸，所述第一階梯軸的軸徑大于所述連接柱的主體軸徑，所述第一階梯軸抵接在所述支柱上以限制所述連接柱相對所述支柱進行軸向移動。

9、根據本實用新型的一些實施例，所述連接柱上設有第二階梯軸，所述第二階梯軸的軸徑大于所述連接柱的主體軸徑，所述阻尼套套接在所述第一階梯軸和所述第二階梯軸之間的所述連接柱的主體上。

10、根據本實用新型的一些實施例，從所述第二階梯軸往所述攝像頭組件的側壁延伸出加強板，所述加強板沿所述連接柱的徑向凸出。

11、根據本實用新型的一些實施例，所述支柱的端部設有第一弧形槽，所述壓座上設有第二弧形槽，所述第一弧形槽和所述第二弧形槽配合形成壓接空間，所述連接柱位于所述壓接空間中。

12、根據本實用新型的一些實施例，所述第二弧形槽內設有凸筋，所述凸筋沿所述第二弧形槽的曲面方向延伸，所述凸筋抵接在所述阻尼套上。

13、根據本實用新型的一些實施例，所述壓座上設有兩個連接孔，所述螺釘穿過所述連接孔螺紋連接到所述支柱的頂端，所述連接柱位于兩個所述連接孔之間。

14、根據本實用新型的一些實施例，所述攝像頭組件包括支座和攝像主體，所述支座套接在所述攝像主體上，所述連接柱設置在所述支座上。

15、根據本實用新型的一些實施例，還包括揚聲器，所述揚聲器安裝在其中一個所述壓座上。

16、根據本實用新型的一些實施例，其中一個所述壓座設有與所述揚聲器外壁形狀配合的安裝腔，所述安裝腔上開設有缺口，所述揚聲器安裝在所述安裝腔內，所述揚聲器的導線穿過所述缺口引出。

17、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

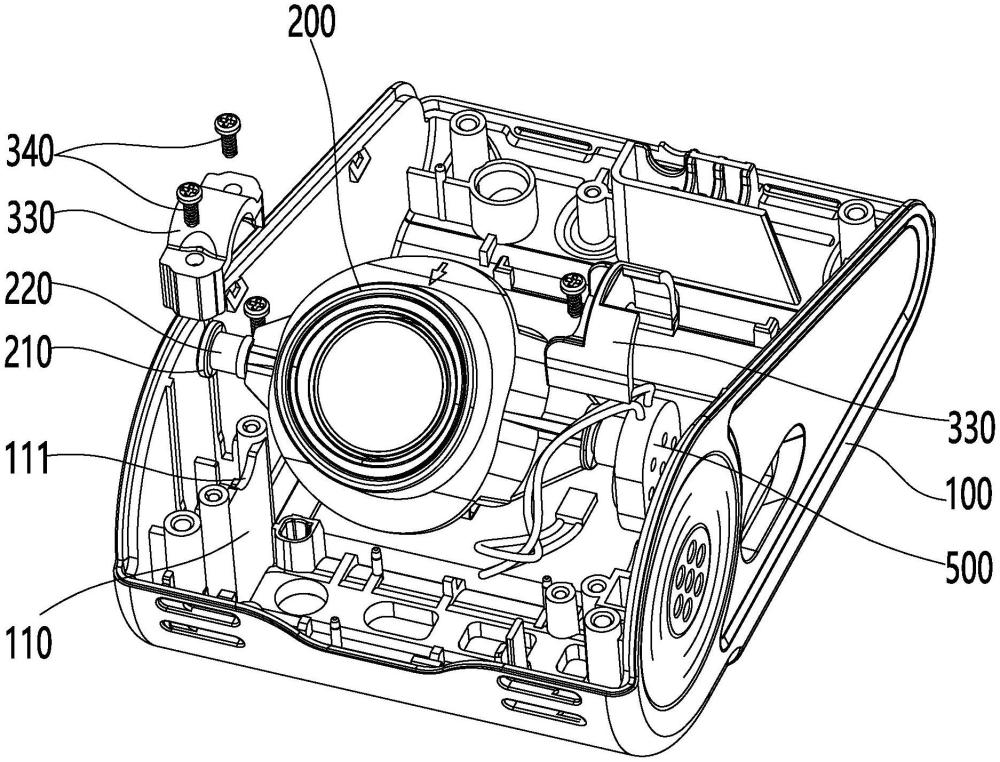

1.一種攝像頭無級調節結構，其特征在于，包括：

2.根據權利要求1所述的攝像頭無級調節結構，其特征在于：所述連接柱(210)的端部上設有第一階梯軸(211)，所述第一階梯軸(211)的軸徑大于所述連接柱(210)的主體軸徑，所述第一階梯軸(211)抵接在所述支柱(110)上以限制所述連接柱(210)相對所述支柱(110)進行軸向移動。

3.根據權利要求2所述的攝像頭無級調節結構，其特征在于：所述連接柱(210)上設有第二階梯軸(212)，所述第二階梯軸(212)的軸徑大于所述連接柱(210)的主體軸徑，所述阻尼套(220)套接在所述第一階梯軸(211)和所述第二階梯軸(212)之間的所述連接柱(210)的主體上。

4.根據權利要求3所述的攝像頭無級調節結構，其特征在于：從所述第二階梯軸(212)往所述攝像頭組件(200)的側壁延伸出加強板(230)，所述加強板(230)沿所述連接柱(210)的徑向凸出。

5.根據權利要求1所述的攝像頭無級調節結構，其特征在于：所述支柱(110)的端部設有第一弧形槽(111)，所述壓座(300)上設有第二弧形槽(310)，所述第一弧形槽(111)和所述第二弧形槽(310)配合形成壓接空間，所述連接柱(210)位于所述壓接空間中。

6.根據權利要求5所述的攝像頭無級調節結構，其特征在于：所述第二弧形槽(310)內設有凸筋(311)，所述凸筋(311)沿所述第二弧形槽(310)的曲面方向延伸，所述凸筋(311)抵接在所述阻尼套(220)上。

7.根據權利要求1所述的攝像頭無級調節結構，其特征在于：所述壓座(300)上設有兩個連接孔(320)，所述螺釘(400)穿過所述連接孔(320)螺紋連接到所述支柱(110)的頂端，所述連接柱(210)位于兩個所述連接孔(320)之間。

8.根據權利要求1所述的攝像頭無級調節結構，其特征在于：所述攝像頭組件(200)包括支座(240)和攝像主體(250)，所述支座(240)套接在所述攝像主體(250)上，所述連接柱(210)設置在所述支座(240)上。

9.根據權利要求1所述的攝像頭無級調節結構，其特征在于：還包括揚聲器(500)，所述揚聲器(500)安裝在其中一個所述壓座(300)上。

10.根據權利要求9所述的攝像頭無級調節結構，其特征在于：其中一個所述壓座(300)設有與所述揚聲器(500)外壁形狀配合的安裝腔(330)，所述安裝腔(330)上開設有缺口(331)，所述揚聲器(500)安裝在所述安裝腔(330)內，所述揚聲器(500)的導線穿過所述缺口(331)引出。

技術總結
本技術公開了一種攝像頭無級調節結構，包括：底座上設有兩個支柱；攝像頭組件的兩側分別橫向對稱延伸出連接柱，連接柱上套接有阻尼套，兩個連接柱分別置于兩側支柱上；壓座通過螺釘連接到支柱上，壓座配合支柱對連接柱進行徑向夾持，且夾持作用在阻尼套上；整體結構簡單，利用螺釘的鎖緊力快速調整對攝像頭組件的鎖緊力，裝配快捷方便。

技術研發人員：譚劍濤,郭步高
受保護的技術使用者：廣東泰途科技有限公司
技術研發日：20240807
技術公布日：2025/4/28
