本申請涉及電池?zé)峁芾恚绕渖婕耙环N電池?zé)峁芾砜刂品椒把b置和車輛。

背景技術：

1、目前常用的動力電池?zé)峁芾碇饕獙?shí)現方式有風冷、液冷、相變材料冷卻、液熱、加熱膜加熱等，不同的方式有著不同的散熱和低溫加熱性能。在當前的動力電池?zé)峁芾砜刂浦校姵毓芾硐到y(tǒng)（bms）將電池進水口溫度需求和電池單體溫度分別發送給整車控制器和空調控制單元，在動力電池需要冷卻和加熱時，將需求發對應控制器執行；該控制方式bms沒有電池?zé)峁芾砜刂茩?quán)。

技術實現思路

1、本申請實施例提供一種電池?zé)峁芾砜刂品椒把b置和車輛，電池管理系統可以通過該方法實現對電池的熱管理控制權。

2、第一方面，本申請實施例提供電池?zé)峁芾砜刂品椒ǎ瑧?yīng)用于電池管理系統，所述方法包括：當確定電池具有熱管理需求時，計算水泵目標占空比和冷卻液目標溫度；向整車控制器發送水泵調節指令，控制水泵基于所述水泵目標占空比向電池泵送冷卻液；向空調控制單元或冷卻液加熱器發送溫度調節指令，控制所述空調控制單元或冷卻液加熱器將冷卻液溫度調節至所述冷卻液目標溫度。

3、在一種可能得實現方式中，所述確定電池具有熱管理需求包括：

4、基于當前的電池溫度極值、電池作業模式以及電池電量確定電池是否具有熱管理需求；其中，當所述電池溫度極值、電池作業模式以及電池電量滿足熱管理?xiàng)l件時，確定電池具有熱管理需求。

5、在一種可能得實現方式中，所述電池溫度極值、電池作業模式以及電池電量滿足熱管理?xiàng)l件包括：當所述電池溫度極值低于第一溫度閾值或者高于第二溫度閾值時，確定電池滿足第一熱管理?xiàng)l件；或者當所述電池溫度極值處于第一溫度范圍或者第二溫度范圍內，并且所述電池作業模式為充電模式時，確定電池滿足第二熱管理?xiàng)l件；或者當所述電池溫度極值處于所述第一溫度范圍或者所述第二溫度范圍內，并且所述電池作業模式為行車模式，并且所述電池電量高于第一電量閾值時，確定電池滿足第三熱管理?xiàng)l件。

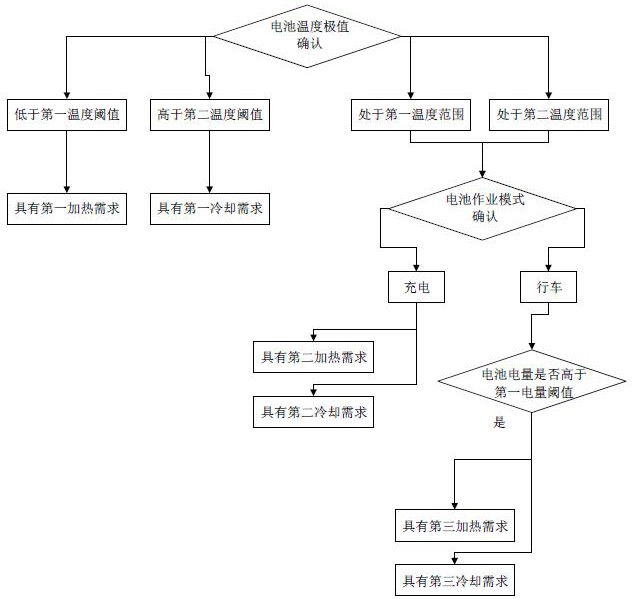

6、在一種可能得實現方式中，所述確定電池具有熱管理需求包括：當電池溫度極值低于第一溫度閾值，則確定電池具有第一加熱需求；當電池溫度極值高于第二溫度閾值，則確定電池具有第一冷卻需求；當電池滿足第二熱管理?xiàng)l件，其中所述電池溫度極值處于第一溫度范圍，則確定電池具有第二加熱需求；當電池滿足第二熱管理?xiàng)l件，其中所述電池溫度極值處于第二溫度范圍，則確定電池具有第二冷卻需求；當電池滿足第三熱管理?xiàng)l件，其中所述電池溫度極值處于第一溫度范圍，則確定電池具有第三加熱需求；當電池滿足第三熱管理?xiàng)l件，其中所述電池溫度極值處于第二溫度范圍，則確定電池具有第三冷卻需求。

7、在一種可能得實現方式中，所述計算水泵目標占空比包括：當確定電池具有第一加熱需求，則基于第一占空比策略表確定水泵目標占空比；當確定電池具有第一冷卻需求，則基于第二占空比策略表確定水泵目標占空比；當確定電池具有第二加熱需求，則基于第三占空比策略表確定水泵目標占空比；當確定電池具有第二冷卻需求，則基于第四占空比策略表確定水泵目標占空比；當確定電池具有第三加熱需求，則基于第五占空比策略表確定水泵目標占空比；當確定電池具有第三冷卻需求，則基于第六占空比策略表確定水泵目標占空比。

8、在一種可能得實現方式中，計算所述冷卻液目標溫度包括：當確定電池具有第一加熱需求，則基于第一溫度策略表確定冷卻液目標溫度；當確定電池具有第一冷卻需求，則基于第二溫度策略表確定冷卻液目標溫度；當確定電池具有第二加熱需求，則基于第三溫度策略表確定冷卻液目標溫度；當確定電池具有第二冷卻需求，則基于第四溫度策略表確定冷卻液目標溫度；當確定電池具有第三加熱需求，則基于第五溫度策略表確定冷卻液目標溫度；當確定電池具有第三冷卻需求，則基于第六溫度策略表確定冷卻液目標溫度。

9、在一種可能得實現方式中，當所述電池溫度極值處于第一溫度范圍或者第二溫度范圍內，并且所述電池作業模式為怠速模式時，確定電池滿足第四熱管理?xiàng)l件；其中，當確定電池滿足第四熱管理?xiàng)l件時，其中所述電池溫度極值處于第一溫度范圍時，則確定電池具有第四加熱需求，其中所述電池溫度極值處于第二溫度范圍時，則確定電池具有第四冷卻需求。

10、在一種可能得實現方式中，當確定電池具有第四加熱需求，則基于第七占空比策略表確定水泵目標占空比；當確定電池具有第四冷卻需求，則基于第八占空比策略表確定水泵目標占空比；當確定電池具有第四加熱需求，則基于第七溫度策略表確定冷卻液目標溫度；當確定電池具有第四冷卻需求，則基于第八溫度策略表確定冷卻液目標溫度。

11、第二方面，本申請實施例還提供一種電池?zé)峁芾砜刂蒲b置，所述裝置包括：處理器和存儲器，所述存儲器用于存儲至少一條指令，所述指令由所述處理器加載并執行時實現第一方面提供的電池?zé)峁芾砜刂品椒ā?/p>

12、第三方面，本申請實施例還提供一種車輛，該車輛包括第二方面提供的電池?zé)峁芾砜刂蒲b置。

13、通過上述技術方案，通過該方法電池管理系統可以確定電池是否具有熱管理需求，并在確定電池具有熱管理需求時，計算水泵目標占空比和冷卻液目標溫度確定電池具有熱管理需求時，計算水泵目標占空比和冷卻液目標溫度，進而可以控制水泵以及冷卻液調溫裝置（如冷卻液加熱器或者空調控制單元）實現對電池的熱管理控制，實現對電池的熱管理控制權。

技術特征：

1.一種電池?zé)峁芾砜刂品椒ǎ涮卣髟谟冢瑧?yīng)用于電池管理系統，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述確定電池具有熱管理需求包括：

3.根據權利要求2所述的方法，其特征在于，所述電池溫度極值、電池作業模式以及電池電量滿足熱管理?xiàng)l件包括：

4.根據權利要求3所述的方法，其特征在于，所述確定電池具有熱管理需求包括：

5.根據權利要求4所述的方法，其特征在于，所述計算水泵目標占空比包括：

6.根據權利要求4所述的方法，其特征在于，計算所述冷卻液目標溫度包括：

7.根據權利要求3所述的方法，其特征在于，當所述電池溫度極值處于第一溫度范圍或者第二溫度范圍內，并且所述電池作業模式為怠速模式時，確定電池滿足第四熱管理?xiàng)l件；

8.根據權利要求7所述的方法，其特征在于，

9.一種電池?zé)峁芾砜刂蒲b置，其特征在于，所述裝置包括：

10.一種車輛，其特征在于，所述車輛包括權利要求9所述的電池?zé)峁芾砜刂蒲b置。

技術總結
本申請實施例提供一種電池?zé)峁芾砜刂品椒把b置和車輛，該方法應用于電池管理系統，包括：當確定電池具有熱管理需求時，計算水泵目標占空比和冷卻液目標溫度；向整車控制器發送水泵調節指令，控制水泵基于水泵目標占空比向電池泵送冷卻液；向空調控制單元或冷卻液加熱器發送溫度調節指令，控制空調控制單元或冷卻液加熱器將冷卻液溫度調節至冷卻液目標溫度。通過該方法電池管理系統可以在確定電池具有熱管理需求時，計算水泵目標占空比和冷卻液目標溫度確定電池具有熱管理需求時，計算水泵目標占空比和冷卻液目標溫度，進而可以控制水泵以及冷卻液調溫裝置實現對電池的熱管理控制，實現對電池的熱管理控制權。

技術研發人員：劉俊任,王陸陽,劉佳威,李瑞珂,陳程
受保護的技術使用者：上汽通用五菱汽車股份有限公司
技術研發日：
技術公布日：2025/4/24
