本發明屬于插電式混合動力汽車能量管理，涉及一種基于需求功率預測的插電式混合動力汽車自適應能量管理方法。

背景技術：

1、插電式混合動力汽車具有發動機和電機兩個動力源，然而發動機和電機的高效區和工作特性差異較大。為了提高混合動力系統的性能，就要使發動機和電機之間協同配合、優勢互補。因此，能量管理策略是插電式混合動力汽車的關鍵技術之一。

2、車輛行駛工況是混合動力汽車能量管理策略設計的依據，對混合動力汽車的燃油經濟性具有重要的影響。相關學者對工況信息獲取等領域開展了大量的研究，但是現有的研究中多數僅對未來車速進行預測，忽略了加減速度和道路坡度的影響。即使有學者考慮了道路坡度，但也是將車速、坡度分別進行預測，這無疑增加了預測的復雜性。此外，現有的研究中認為預測得到的工況信息是準確的，沒有考慮當預測不準確時應如何處理。

技術實現思路

1、有鑒于此，本發明的目的在于提供一種基于需求功率預測的插電式混合動力汽車自適應能量管理方法，在對未來需求功率進行預測時同時考慮車速和坡度，針對預測不準確的情況，提出一種在線修正方法，對進一步提升插電式混合動力汽車的節能潛力、保障行車安全具有重要意義。

2、為達到上述目的，本發明提供如下技術方案：

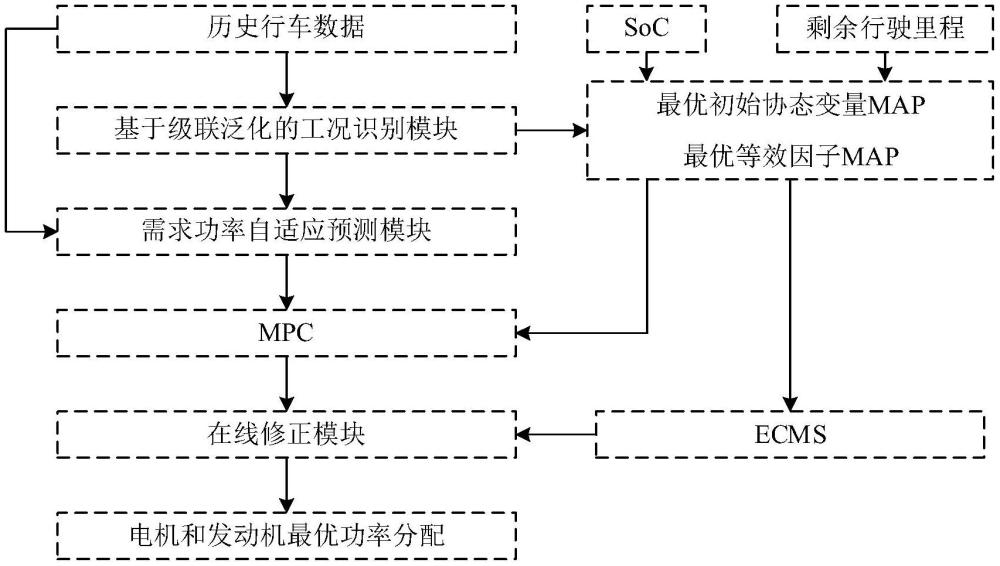

3、一種基于需求功率預測的插電式混合動力汽車自適應能量管理方法，包括以下步驟：

4、s1：構建基于級聯泛化的工況識別模型，對車輛行駛工況類型進行在線識別；

5、s2：對不同工況下的協態變量、等效因子進行尋優，構建最優初始協態變量map及最優等效因子map圖；

6、s3：針對不同的工況類別，訓練不同的需求功率預測模型，對不同工況下的需求功率進行自適應預測；

7、s4：根據相鄰歷史周期內的真實需求功率和預測得到的需求功率差值的平均值和標準差，對電機和發動機的輸出功率進行在線修正。

8、進一步，步驟s1所述構建基于級聯泛化的工況識別模型，對車輛行駛工況類型進行在線識別，具體包括：

9、采集真實道路行駛數據，對原始數據進行短行程片段的劃分；依據車輛行駛特點選取特征參數，通過相關性分析與主成分分析對特征參數降維；根據降維后的特征參數對短行程片段進行聚類分析；根據聚類結果，基于級聯泛化的方法訓練得到工況識別模型。

10、進一步，步驟s1具體包括以下步驟：

11、首先利用車載傳感器采集車輛的實際行車數據，包括車速及道路坡度，對采集到的數據進行處理，保證車速和坡度數據的時間戳同步，并對原始數據進行濾波，去除噪聲；利用式(1)計算得到每一時刻下車輛所需的需求功率：

12、

13、式中pd為整車需求功率，m為整車質量，g為重力加速度，f為滾動阻力系數，v為車速，α為道路坡度角，ρ為空氣密度，a為車輛迎風面積，cd為風阻系數，δ為旋轉質量換算系數，為車輛加速度；

14、將連續的整車需求功率數據集劃分為n個短行程片段，從一個需求功率為零的點到下一個需求功率為零的點即為一個短行程片段；初選能夠代表各個短行程片段的特征參數如下：最大需求功率pmax＝max{p1、p2、…、pk}、最小需求功率pmin＝min{p1、p2、…、pk}、平均需求功率需求功率標準差需求功率變化率最大值pm′ax＝max{p1′、p2′、…、pk′}、需求功率變化率最小值pm′in＝min{p1′、p2′、…、pk′}、需求功率變化率平均值需求功率變化率標準差負需求功率變化率的平均值正需求功率變化率的平均值負需求功率變化率的標準差正需求功率變化率的標準差需求功率變化率為負所占的時間比例需求功率變化率為正所占的時間比例其中p、p′、k、k1、k2、α分別為需求功率、需求功率變化率、短行程片段的時間長度、負需求功率變化率的時間長度、正需求功率變化率的時間長度、以及時間比例；

15、對以上特征參數進行主成分分析，首先利用式(2)對特征參數進行歸一化：

16、

17、式中xi,j為歸一化后的第i個短行程片段的第j個特征參數，xi,j為第i個短行程片段的第j個特征參數，μj為第j個特征參數的平均值，σj為第j個特征參數的標準差；歸一化后的特征參數矩陣如式(3)所示：

18、

19、求取特征參數集的協方差矩陣：

20、

21、如式(5)所示計算協方差矩陣的特征值和特征向量：

22、

23、式中λ為特征值，i為單位矩陣，v為特征向量；

24、按特征值從大到小排序，對應的主成分的重要性遞減，選擇累計貢獻率大于80％的m個主成分：

25、

26、將標準化后的特征參數矩陣投影到主成分空間：

27、y＝x·w(7)

28、式中y為降維后的數據，w為由前m個特征向量組成的矩陣；

29、利用主成分分析得到的各短行程片段的主成分參數，采用基于密度的dbscan聚類算法對n個短行程片段分類，從而將n個短行程片段分為δ種工況類別；

30、采用級聯泛化方法構建工況識別器，以支持向量機(support?vector?machine,svm)、隨機森林(random?forest,rf)以及邏輯回歸(logistic?regression,lr)作為初級分類器，多層感知機(multilayer?perceptron,mlp)作為元分類器；初級分類器的輸入為m個主成分(pc1,pc2,…,pcm)，輸出為當前工況屬于某類工況的概率；將三個初級分類器的輸出拼接作為mlp的輸入特征，mlp的輸出為工況類型標簽；利用短行程片段對級聯泛化工況識別模型進行離線訓練，得到最終的工況識別模型。

31、進一步，所述dbscan聚類算法的流程如下：

32、①定義鄰域半徑eps和判斷核心點的閾值minpts；

33、②遍歷所有數據點，計算每個點鄰域內的點數；若某個點的鄰域點數大于minpts，認為該點為核心點；

34、③將所有點標記為未訪問點，隨機選擇一個未訪問點i，若i為核心點則創建一個新簇c，通過深度優先搜索，將所有從i密度可達的點加入簇c；若i是邊界點或噪聲點，則標記為噪聲；重復本步驟，直到所有點被訪問；

35、④將邊界點歸入其所屬核心點的簇中，未被任何簇包含的點標記為噪聲。

36、進一步，步驟s2所述對不同工況下的協態變量、等效因子進行尋優，構建最優初始協態變量map及最優等效因子map圖，具體包括：

37、依據步驟s1聚類得到的不同工況類別，探究不同行駛里程、電池初始soc對協態變量及等效因子的影響規律，利用優化算法，以能耗最小為目標函數，對不同工況下的協態變量、等效因子進行尋優，構建最優初始協態變量map及最優等效因子map圖。

38、進一步，步驟s2具體包括以下步驟：

39、依據極光優化算法原理對不同行駛工況、初始soc、行駛里程下的初始協態變量及等效因子進行尋優；

40、工況類別有δ組，設定7組初始soc，行駛里程以一個wltc工況總里程為基準，共5組；對δ×7×5組駕駛場景下的初始協態變量及等效因子依次進行尋優，具體流程如下：

41、⑤初始化種群規模、變量維度、最大迭代次數及搜索空間；

42、⑥在某組特定駕駛場景下，將每一個粒子，即當前初始協態變量或等效因子，代入整車模型進行仿真，并計算適應度函數：

43、

44、式中，t0和tend分別表示工況開始和結束時刻，sf為燃油價格，為瞬時發動機油耗，se為電能價格，pb(t)為瞬時電池充電或放電功率；

45、⑦根據帶電粒子沿磁場線做旋轉運動，更新粒子速度：

46、

47、式中，c為積分常數，q為攜帶的電荷，b為地球磁場強度，α為阻尼因子、m為粒子質量；

48、根據極光橢圓步道理論更新粒子位置：

49、

50、式中，levy(d)為萊維分布，xavg為粒子群的質心位置，x(i)為當前粒子i的位置，ub、lb為解空間的上下限，r1為隨機因子，xnew(i)為粒子i更新后的位置，w1和w2為權重系數，r2為干擾因子；

51、通過粒子碰撞來跳出局部最優解，當粒子發生碰撞時，其位置更新公式為：

52、

53、式中，r3、r4為0-1之間的隨機數，x(j)為粒子群中任意粒子，t為當前迭代次數，t為最大迭代次數；

54、⑧當達到最大迭代次數或適應度標準差連續k次迭代小于第一閾值或全局最優解適應度改進率低于第二閾值時，停止迭代；

55、在迭代過程中滿足以下約束：

56、ne,min≤ne(k)≤ne,max

57、nm,min≤nm(k)≤nm,max

58、socmin≤soc(k)≤socmax

59、te,min(ne(k))≤te(k)≤te,max(ne(k))

60、tm,min(nm(k),soc(k))≤tm(k)≤tm,max(nm(k),soc(k))

61、td(k)＝η0ηgi0ig(te(k)+tm(k))+tb(k)??(12)

62、式中，ne為發動機轉速；nm為電機轉速；soc為電池電量；te為發動機扭矩；tm為電機扭矩；下標min和max定義了對應變量的上下限；td為驅動轉矩；tb為機械制動轉矩；η0和ηg分別為主減速器和變速箱的傳動效率；i0和ig分別為主減速器和變速箱的傳動比；

63、將優化后的結果放入一張3維表格中，輸入為工況類型、初始soc、行駛里程，輸出為當前輸入下的最優初始協態變量或最優等效因子。

64、進一步，步驟s3所述針對不同的工況類別，訓練不同的需求功率預測模型，對不同工況下的需求功率進行自適應預測，具體包括：

65、探究不同工況類型下樣本輸入窗時間、輸出窗時間及滾動時域三個參數對預測精度的影響規律，得到不同工況下的最優參數組合，結合工況識別模型，實現一種需求功率自適應預測方法。

66、進一步，步驟s3具體包括以下步驟：

67、針對不同的工況類別，單獨訓練需求功率預測器；基于變分模態分解(variational?mode?decomposition,vmd)、牛頓-拉夫遜邊界優化(newton?raphson?basedoptimizer,nrbo)和長短期記憶網絡(long?short-term?memory,lstm)構建需求功率預測器，流程如下：

68、⑦對每類工況的短行程片段劃分訓練集和測試集；

69、⑧確定需求功率預測器的輸入時間窗h、輸出時間窗p及滾動時域l，通過試湊法得到三者的最佳組合，以適應不同的工況類別；

70、⑨利用vmd模態分解將原始需求功率序列分解為k個imf分量和一個殘差：

71、

72、式中，uk(t)代表第k個模態分量，x(t)代表原始需求功率序列，r(t)代表殘差；

73、⑩利用牛頓-拉夫遜邊界優化算法消除imf分量的端點效應，首先對每個imf兩端進行對稱延拓，通過二階導數優化延拓部分，最小化邊界區域誤差，從而優化邊界連續性；

74、將優化后的imf、殘差以及歷史行車工況類型作為lstm的輸入，定義為lstmin＝[i,h]t，其中i表示優化后的imf之一，h為歷史行駛工況類型，即：

75、

76、式中，h為輸入時間窗口。將i和h輸入至lstm網絡中，得到輸出lstmout，即車輛未來需求功率的模態分量之一：

77、lstmout＝[it+1,it+2,…,it+p](15)

78、式中，p為輸出時間窗口l

79、按照以上步驟，針對優化后的各個imf和殘差分別訓練lstm神經網絡預測模型，將預測后的imf和殘差進行疊加，得到預測時域內的需求功率序列。

80、進一步，步驟s4所述根據相鄰歷史周期內的真實需求功率和預測得到的需求功率差值的平均值和標準差，對電機和發動機的輸出功率進行在線修正，具體包括：

81、根據需求功率預測模型得到未來一段時間內的需求功率，利用pmp求解預測時域內的最優控制序列；以歷史預測數據與真實行車數據誤差的平均值和標準差作為模糊控制器的輸入，其輸出為修正系數，該系數越大表明預測越精確；ecms求解得到一個控制量；最后實際作用于車輛的控制量為mpc和ecms求解結果的加權和。

82、進一步，步驟s4具體包括以下步驟：

83、①采集實車行駛過程中的歷史需求功率數據，計算其m個主成分并作為基于級聯泛化的工況識別模型的輸入，進而得到當前工況類別；

84、②根據當前工況類別，剩余行駛距離、soc，利用最優初始協態變量map及最優等效因子map圖查得最優初始協態變量及最優等效因子；

85、③根據工況類別選擇相應的需求功率預測器，以歷史需求功率為輸入，經vmd-nrbo-lstm輸出得到預測時域內的需求功率；

86、④采用pmp算法求解預測時域內的最優控制問題，最優控制問題的目標函數為：

87、

88、系統滿足約束條件如式(12)所示；

89、哈密爾頓函數為：

90、

91、式中，pm(t)為電機功率，λ(t)為協態變量；初始協態變量為最優協態變量map查得，soc為電池荷電狀態；

92、當哈密爾頓取極小值時，目標函數為最小值，得出最優控制變量序列為：

93、

94、⑤與此同時，采用ecms求解得到一個控制量：

95、

96、式中，s(t)為當前工況、soc、剩余行駛里程下的最優等效因子，由最優等效因子map查得；ql為燃油低熱值；

97、⑥若相鄰歷史周期內需求功率預測結果準確，則合理假設下一預測周期精度也是可信的；根據該假設，以相鄰歷史周期內的真實需求功率和預測得到的需求功率差值的平均值和標準差作為模糊控制器的輸入，模糊控制器的輸出為預測可信度系數該系數越大表明需求功率預測可信度越高，反之，表明需求功率預測可信度較低；

98、⑦真實作用于實車的控制量為：

99、

100、式中，p*m(t)、p*e(t)為經過在線修正的最優電機和發動機功率。

101、本發明的有益效果在于：
