本發明涉及一種煤炭輸送裝置，尤其是一種煤炭輸送車。

背景技術：

公知的：在對煤炭進行運輸的過程中，首先需要將煤炭進行裝車，現有的裝車一般采用推土機或者人工進行裝車，當采用推土機進行裝車時，如果在場地較小的地方無法，推土機無法進現場，因此無法實現，只能采用人工進行裝車，人工需要將煤炭鏟入到運輸車的貨箱內，由于運輸車的貨箱具有一定高度，因此人工裝車時；勞動強度大，并且裝車效率較低，裝車時間長。

技術實現要素：

本發明所要解決的技術問題是提供一種便于煤炭進行裝車，提高裝車效率的煤炭輸送車。

本發明解決其技術問題所采用的技術方案是：煤炭輸送車包括車頭和貨廂，所述貨廂的后部具有尾門板；所述尾門板的一端與貨箱的底部鉸接；另一端設置有折段，當尾門板位于豎著方向時，尾門板上的折段折向車頭；所述車頭上設置有鋼絲繩卷取裝置，所述貨箱尾部的兩側設置有立柱，所述立柱上設置有過渡輪，所述鋼絲繩卷取裝置上具有的鋼絲繩的一端繞過過渡輪與折段固定連接。

進一步的，所述折段上設置有吊耳，所述鋼絲繩通過吊耳與折段固定連接。

優選的，所述鋼絲繩卷取裝置包括轉動軸，所述轉動軸兩端均設置有鋼絲繩卷取輪，所述轉動軸中部設置有傳動輪，所述傳動輪與車頭內具有的發動機傳動連接。

本發明的有益效果是：本發明所述的煤炭輸送車，由于在尾門板的一端上設置有折段，因此在裝車的過程中，將尾門板放下，尾門板的折段與貼在地面上，然后人工將煤炭鏟到折段上。當折段上鏟滿煤炭后，啟動鋼絲繩卷取機卷取鋼絲繩，鋼絲繩拉動尾門板旋轉，使得尾門板上的折段上升，折段上的煤炭在重力的作用下滾入到車廂內，從而實現煤炭的裝車，因此本發明所述的煤炭輸送車，便于煤炭的裝車，能夠提高煤炭的裝車效率，降低工人勞動強度，能夠減少裝車成本。

附圖說明

圖1是本發明實施例中煤炭輸送車的尾門板放下時的主視圖；

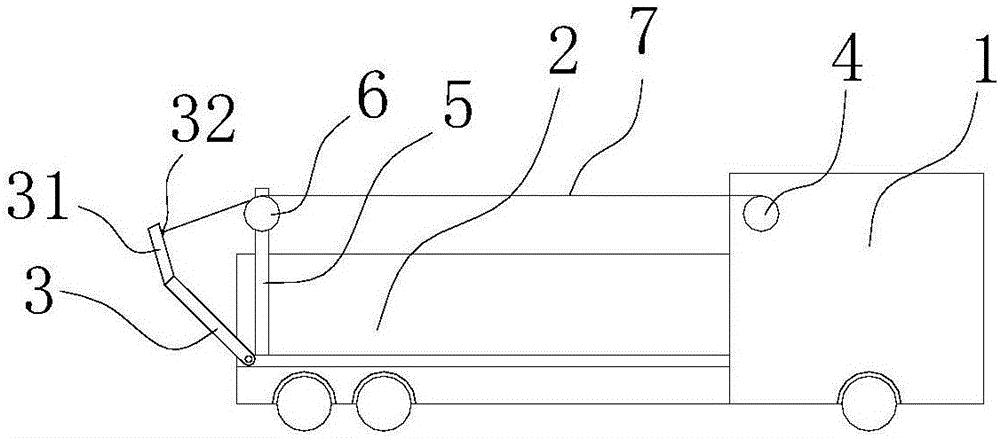

圖2是本發明實施例中煤炭輸送車的尾門板傾斜時的主視圖；

圖3是本發明實施例中煤炭輸送車的俯視圖；

圖中標示：1-車頭，2-貨箱，3-尾門板，4-鋼絲繩卷取裝置，5-立柱，6-過渡輪。

具體實施方式

下面結合附圖和實施例對本發明進一步說明。

如圖1至圖3所示，本發明所述的煤炭輸送車，包括車頭1和貨廂2，所述貨廂2的后部具有尾門板3；所述尾門板3的一端與貨箱2的底部鉸接；另一端設置有折段31，當尾門板3位于豎著方向時，尾門板3上的折段31折向車頭1；所述車頭上設置有鋼絲繩卷取裝置4，所述貨箱2尾部的兩側設置有立柱5，所述立柱5上設置有過渡輪6，所述鋼絲繩卷取裝置4上具有的鋼絲繩7的一端繞過過渡輪6與折段31固定連接。

本發明所述的煤炭輸送車，由于在尾門板3的一端上設置有折段31，因此在裝車的過程中，將尾門板3放下，尾門板3的折段31與貼在地面上，然后人工將煤炭鏟到折段31上。當折段31上鏟滿煤炭后，啟動鋼絲繩卷取裝置4卷取鋼絲繩7，鋼絲繩7拉動尾門板3旋轉，使得尾門板3上的折段上升，折段31上的煤炭在重力的作用下滾入到車廂內，從而實現煤炭的裝車，因此本發明所述的煤炭輸送車，便于煤炭的裝車，能夠提高煤炭的裝車效率，降低工人勞動強度，能夠減少裝車成本。

為了便于鋼絲繩7與折段31的固定連接，進一步的，所述折段31上設置有吊耳32，所述鋼絲繩7通過吊耳32與折段31固定連接。

所述鋼絲繩卷取裝置4可以采用卷揚機，為了降低成本，優選的，所述鋼絲繩卷取裝置4包括轉動軸41，所述轉動軸41兩端均設置有鋼絲繩卷取輪42，所述轉動軸41中部設置有傳動輪43，所述傳動輪43與車頭1內具有的發動機傳動連接。
