本實用新型涉及一種用于電動車踏板的型材。屬于工業元件技術領域。

背景技術：

型材（extrudate）是鐵或鋼以及具有一定強度和韌性的材料（如塑料、鋁、玻璃纖維等）通過軋制，擠出，鑄造等工藝制成的具有一定幾何形狀的物體。

現有的用于電動車踏板的型材，結構單一，比較費材料，滿足不了客戶的需要。

技術實現要素：

本實用新型的目的在于克服上述不足，提供了一種用于電動車踏板的型材，結構簡單、穩定，并且省材料。

本實用新型的目的是這樣實現的：

一種用于電動車踏板的型材，其特點是：它包括踏板本體，所述踏板本體的左端設置有一個凸起，踏板本體的正面開有多道槽，踏板本體的中部開有多個矩形孔，踏板本體的背面設置有矩形的框體。

新型的有益效果是：

本實用新型一種用于電動車踏板的型材，踏板本體的正面開槽，能有效防滑，保證了電動車在使用過程中安全性；踏板本體的背面設置的框體用于放置電瓶；踏板本體的中部挖空，具有多個矩形孔，因此能有效省料。

附圖說明

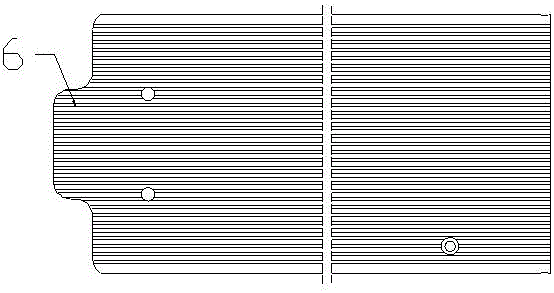

圖1為本實用新型一種用于電動車踏板的型材的示意圖。

圖2為圖1的俯視圖。

圖中：

踏板本體1，

框體2，

槽3，

矩形孔4，

卡扣5，

凸起6。

具體實施方式

參見圖1-2，本實用新型涉及一種用于電動車踏板的型材，它包括踏板本體1、框體2、槽3、矩形孔4、卡扣5和凸起6，所述踏板本體1的左端設置有一個凸起6，踏板本體1的正面開有多道槽3，踏板本體1的中部開有多個矩形孔4，踏板本體1的背面設置有矩形的框體2。

工作原理：踏板本體1的正面開槽，能有效防滑，保證了電動車在使用過程中安全性；踏板本體1的背面設置的框體2用于放置電瓶；踏板本體1的中部挖空，具有多個矩形孔4，因此能有效省料。

本實用新型結構簡單、輕便、穩定，并且成本低。
