本實用新型涉及一種多功能轉向燈，尤其是涉及一種應用在自行車上且能夠實現語音提示、導航、照明轉向提示等功能集成一體的多功能轉向燈。

背景技術：

自行車曾經是中國人們最主要的交通工具，中國一度成為全球字形成車保有量最大的國家，而現在自行車越來越少，反而現在汽車保有量一直呈上升趨勢。在這種環境下，堵車也成為城市人們生活的最頻繁的現象，而現代人為了避免堵車很多人重新選擇自行車出行，自行車出行具有行動便捷、方便停靠及節能減排等優點，但大多城市上為自行車出行而建設的單獨車道較少，從而自行車就要穿梭在機動車之間，進而行駛的安全型下降。

為了提高現有自行車行駛過程中的安全性，在自行車把手或轉向桿處設置有轉向燈，其能有在一定程度上警示效果，具體的是：中國公開專利公開文獻授權公告號CN202847889U中公開一種自行車的轉向燈結構。而現有結構中自行車上的轉向提示結構大多固定在自行車上且只能祈禱警示作用，從而無法滿足現代社會及現代人的需求。

技術實現要素：

針對現有技術的不足，本實用新型提供了一種多功能轉向燈，其主要解決現有轉向燈結構固定、功能單一等技術問題。

為達到上述目的，本實用新型是通過以下技術方案實現的：

一種多功能轉向燈，其包括控制體及便于佩戴的連接鏈，所述控制體呈弧形狀，而連接鏈兩端分別與控制體兩端相連形成環形結構，所述控制體側面設置有耳機插入孔、功能開關按鍵，該控制體的外表面上設置有多功能顯示屏，該多功能顯示屏內設置有能照明或紅外轉向的LED燈，該控制體內置有提示喇叭。

進一步，所述連接鏈為橡膠鏈體，該連接鏈一端通過掛扣與控制體一端可拆卸的相連。

進一步，所述連接鏈上開設有若干開孔，相鄰開孔之間形成條形連接肋，所述連接肋能與掛扣配合相連。

進一步，所述功能開關按鍵包括依次設置的照明按鍵、紅外轉向按鍵、導航按鍵。

本實用新型所述的多功能轉向燈，其在結構上主要包括弧形控制體及軟質橡膠制成的連接鏈，所述連接鏈一端與控制體固接，該連接鏈的另一端通過掛扣與控制體可拆卸的相連，所述控制體內安裝有能照明或紅外轉向的LED燈，該控制體側面還設置有實現多功能控制的功能開關按鍵，同時該控制體上還內置有提示喇叭，其能夠實現藍牙導航、提示照明、藍牙音樂、表盤顯示、紅外LED轉向提示燈，在原有轉向提示的功能上增加導航、照明、鐘表等功能；另，本新型所述的多功能轉向燈呈環形能夠套設、固定在自行車手把末端，進一步提高轉向提示效果，確保行車安全，尤其是針對夜晚。

附圖說明

圖1是本實用新型實施例結構示意圖；

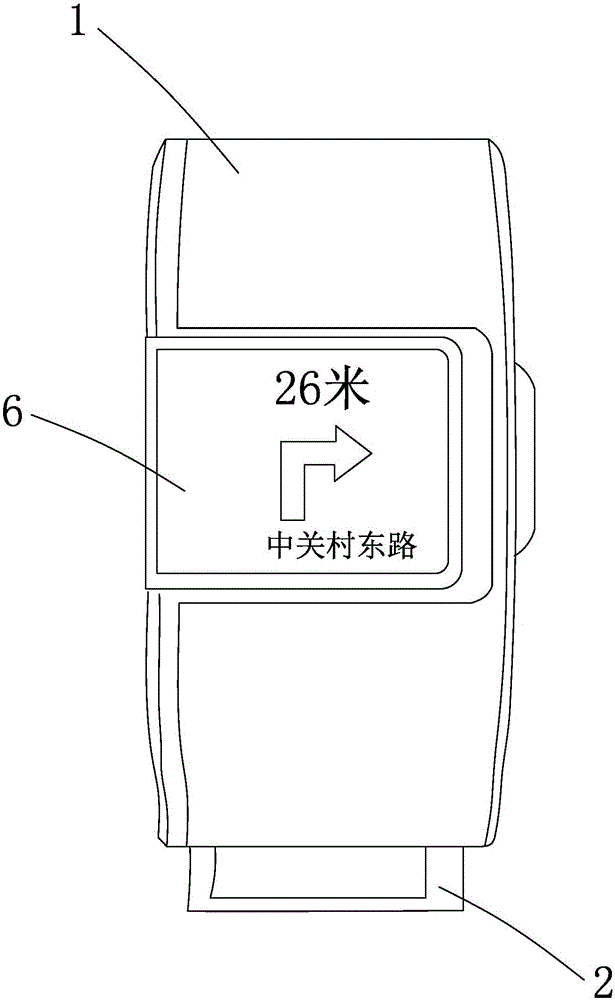

圖2是本實用新型實施例中所述多功能轉向燈處于導航狀態的結構示意圖；

圖3是本實用新型實施例中所述多功能轉向燈處于提示照明狀態的結構示意圖；

圖4是本實用新型實施例中所述多功能轉向燈處于表盤顯示狀態的結構示意圖；

圖5是本實用新型安裝于自行車把手末端處的結構示意圖；

圖6是本實用新型實施例中控制體結構示意圖。

具體實施方式

為使本實用新型實施的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行更加詳細的描述。在附圖中，自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。所描述的實施例是本發明一部分實施例，而不是全部的實施例。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本發明，而不能理解為對本發明的限制。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本技術方案的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明保護范圍的限制，下面結合附圖對本實用新型作進一步說明：

實施例：請參閱圖1所示，一種多功能轉向燈，其包括控制體1及便于佩戴的連接鏈2，所述控制體1呈弧形狀，而連接鏈2兩端分別與控制體1兩端相連形成環形結構。

請參閱圖1至圖5所示，前述連接鏈2為橡膠鏈體，該連接鏈2一端通過掛扣3與控制體1一端可拆卸的相連，所述連接鏈2上開設有若干開孔21，相鄰開孔21之間形成條形連接肋22，所述連接肋22能與掛扣3配合相連。具體的說：所述掛扣3一側樞接在控制體1一端，另一端能與連接肋22配合掛接并扣緊，形成能穩定掛固在自行車車把A末端的結構。

請參閱圖1至圖5所示，前述控制體1側面設置有耳機插入孔4、功能開關按鍵5，該控制體1的外表面上設置有多功能顯示屏6，該多功能顯示屏6內設置有能照明或紅外轉向的LED燈，該控制體1內置有提示喇叭（未示出），所述功能開關按鍵5包括依次設置的照明按鍵51、紅外轉向按鍵52、導航按鍵53；該其能夠實現藍牙導航、提示照明、藍牙音樂、表盤顯示、紅外LED轉向提示燈，在原有轉向提示的功能上增加導航、照明、鐘表等功能。具體的說：所述功能開關按鍵5呈橢圓狀，進而依次設置的照明按鍵51、紅外轉向按鍵52、導航按鍵53形成橢圓狀結構。

更有選的技術方案是：如圖1及圖6所示，所述控制體1與自行車把手接觸的一側面上設置有防滑結構7，所述防滑結構7為凹凸結構，該防滑結構包括若干個橡膠塊，各橡膠塊嵌入控制體側面上的凹槽內，所述凹槽開設在控制體的側面上，各橡膠塊高出于控制體側面，從而橡膠塊與控制體側面呈凹凸狀，且相鄰的橡膠塊之間具有間距，同時形成空氣流通的通道，用以將所述多功能轉向燈佩戴在手臂上時避免造成佩戴處溫熱等顯現出現，而所述各橡膠塊側上設置有增加摩擦力的凸點。

以上所記載，僅為利用本創作技術內容的實施例，任何熟悉本項技藝者運用本創作所做的修飾、變化，皆屬本創作主張的專利范圍，而不限于實施例所揭示者。
