本實用新型主要公開一種折迭式電動輔助二輪車，尤指一種電池位置接近二輪車車體尾端的折迭式電動輔助二輪車。

背景技術：

請參閱中國臺灣專利第M524301號的「折迭式電動自行車」專利案，其揭露有一種折迭式電動自行車包含有一車架，一活動前管樞接于車架，一前叉穿設于活動前管，以安裝一前輪，一龍頭桿連接前叉，一后支撐桿樞接于車架，以及一滑動支架組一端樞接于支架，而另一端則耦接于后支撐桿。后支撐桿可轉動地收納于車架的上方，且滑動支架組亦可轉動地收納于車架的上方。踏板齒輪組樞接于車架，用來驅動折迭式電動自行車的后輪。座墊模塊，安裝于后支撐桿或滑動支架組。

然而，電動自行車需要加裝電池模塊才能夠以電力作為車輛的動力來源，采用上述結構的折迭式電動自行車，必須將電池模塊附掛于車架外部，才能夠?qū)㈦姵啬K結合于車架，導致電池模塊容易受到環境因素影響，風吹、日曬、雨淋，增加電池模塊故障的風險，且電池模塊放置的位置也不利于電動自行車折疊后的移動。

技術實現要素：

本實用新型折迭式二輪車其主要目的在于，提供一種包括有一個車體及一個電池的二輪車，該車體沿直線方向延伸，該車體具有一個前段及一個后段，該后段樞設于該前段，該后段與前段能夠以一個第一虛擬轉軸為軸心彼此相對樞轉，該第一虛擬轉軸沿水平方向延伸，該后段鄰近該前段的一端設置有一個前端并于相異于該前段的一端設置有一個末端，該末端至該前端的距離形成一個第一長度，該電池設置于該車體后段內，該電池包括有一個第一端及一個相異于該第一端的第二端，該電池的第一端鄰近該后段的前端，該電池的第二端鄰近該后段的末端，該電池第一端至該后段前端的距離形成一個第二長度，該第二長度大于該第一長度的0.15倍，藉由上述結構，當該二輪車收折站立時，該電池能夠較為接近地面，使該二輪車站立時較為穩定，當使用者拖行該二輪車時也不容易偏擺。

該第二長度大于該第一長度的0.18倍并小于該第一長度的0.22倍。

該電池第一端至第二端的距離形成一個第三長度，該第三長度大于該第一長度的0.5倍。

該第三長度大于該第一長度的0.6倍并小于該第一長度的0.75倍。

該后段沿鉛垂方向設置有一個頂側及一個相異于該頂側的底側，該底側至該頂側的距離形成一個高度，該車體的前段相異于該后段的一端連接有一個前管，該前管沿徑向的最大寬度形成一個寬度，該后段的高度大于該前管寬度的1.5倍。

該后段的高度大于該前管寬度的2倍。

該后段于該末端樞設有兩個導輪，兩個該導輪分別位于該后段沿水平方向相異的兩側，該兩個導輪能夠以一個第二虛擬轉軸為軸心相對該后段自由樞轉，該第二虛擬轉軸平行該第一虛擬轉軸。

該后段于該末端設置有一個尾燈，該電池的第二端與該后段的尾燈電連接。

附圖說明

圖1為本實用新型折迭式電動輔助二輪車的立體外觀圖。

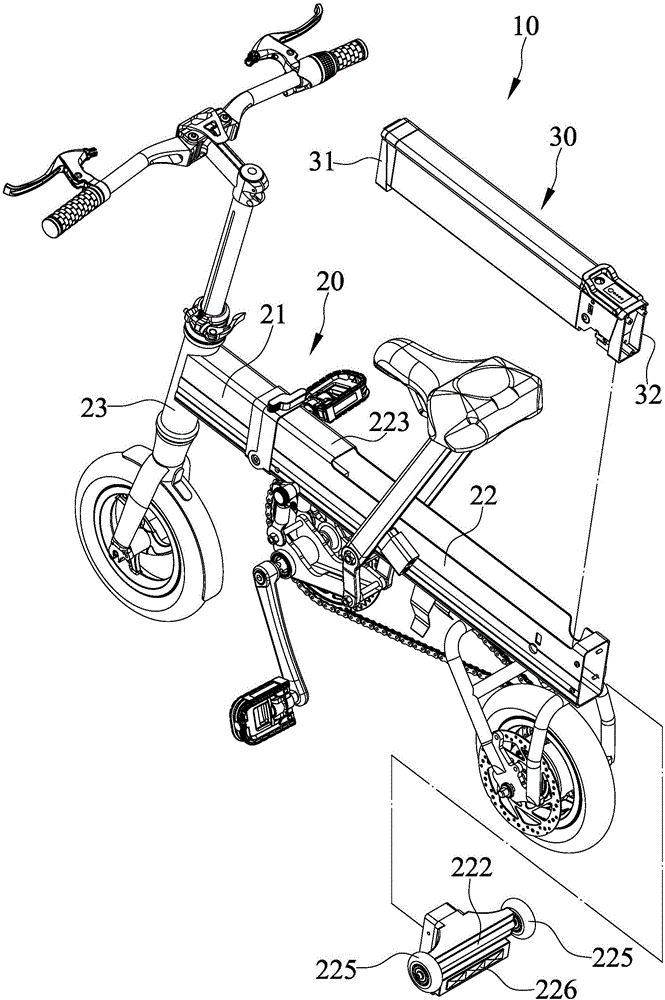

圖2為本實用新型折迭式電動輔助二輪車的立體分解圖。

圖3為本實用新型折迭式電動輔助二輪車的剖面結構圖。

圖4為本實用新型折迭式電動輔助二輪車收折后的使用狀態圖。

附圖標記說明：10-二輪車；20-車體；21-前段；22-后段；221-前端；222-末端；223-頂側；224-底側；225-導輪；226-尾燈；23-前管；30-電池；31-第一端；32-第二端；C1-第一虛擬轉軸；C2-第二虛擬轉軸；L1-第一長度；L2-第二長度；L3-第三長度；H-高度；W-寬度。

具體實施方式

參照圖1至圖3所示，為本實用新型折迭式電動輔助二輪車的立體外觀圖、立體分解圖及剖面結構圖。本實用新型二輪車10包括有一個車體20及一個電池30；其中：

該車體20沿直線方向延伸，該車體20具有一個前段21及一個后段22，該后段22樞設于該前段21，使該后段22與前段21能夠以一個第一虛擬轉軸C1為軸心彼此相對樞轉，該第一虛擬轉軸C1沿水平方向延伸。

該后段22鄰近該前段21的一端設置有一個前端221并于相異于該前段21的一端設置有一個末端222，該末端222至該前端221的距離形成一個第一長度L1。該后段22沿鉛垂方向設置有一個頂側223及一個相異于該頂側223的底側224，該底側224至該頂側223的距離形成一個高度H。

該后段22于該末端222樞設有兩個導輪225并設置有一個尾燈226，兩個該導輪225分別位于該后段22沿水平方向相異的兩側，該兩個導輪225能夠以一個第二虛擬轉軸C2為軸心相對該后段22自由樞轉，該第二虛擬轉軸C2平行該第一虛擬轉軸C1。

該車體20的前段21相異于該后段22的一端連接有一個前管23，該前管23沿徑向的最大寬度形成一個寬度W，該后段22的高度H大于該前管23寬度W的1.5倍，該后段22的高度H在本實施例中大于該前管23寬度W的2倍。

該電池30設置于該車體20后段22內，該電池30包括有一個第一端31及一個相異于該第一端31的第二端32，該電池30的第一端31鄰近該后段22的前端221，該電池30的第二端32鄰近該后段22的末端222。該電池30第一端31至該后段22前端221的距離形成一個第二長度L2，該第二長度L2大于該第一長度L1的0.15倍，該第二長度L2在本實施例中大于該第一長度L1的0.18倍并小于該第一長度L1的0.22倍。該電池30第一端31至第二端32的距離形成一個第三長度L3，該第三長度L3大于該第一長度L1的0.5倍，該第三長度L3在本實施例中大于該第一長度L1的0.6倍并小于該第一長度L1的0.75倍。該電池30的第二端32與該后段22的尾燈226電連接。

請繼續參照圖4所示，為本實用新型折迭式電動輔助二輪車收折后的使用狀態圖。藉由上述結構使該二輪車10具有收折的功能，經收折后的該二輪車10組件的間的距離減少，有效縮減該二輪車10所占用的體積。還因該二輪車10經收折后呈直排狀，使該二輪車10能夠直接站立，方便收納，且使用者能夠以該兩個導輪225接觸地面的方式拖行移動該二輪車10，使該二輪車10容易攜帶，并且因該二輪車10的收折結構簡單，使該二輪車10能夠非常快速的收折。

利用該車體20沿直線方向延伸的設計，使該車體的結構簡單，容易生產，因該后段22的高度H大于該前管23寬度W的2倍，使該車體20具有極高的結構強度。因該二輪車10能夠以電力輔助推進，利用該電池30設置于該車體20內的設計，除可避免該電池30外露以保護該電池30外，還能夠減少該車體20所占用的空間。并透過該第二長度L2大于該第一長度L1的0.15倍的設計，使該電池30的位置靠近該車體20的后端，當該二輪車10收折站立時，該電池30能夠較為接近地面，使該二輪車10站立時較為穩定，當使用者拖行該二輪車10時也不容易偏擺，并減輕施力的需求。同時透過該第三長度L3大于該第一長度L1的0.5倍的設計，該車體20能夠容納大體積的該電池30，增加該電池30的電容量，提升該二輪車10的續航力。

就以上所述可以歸納出本實用新型具有以下優點：

1.為本實用新型折迭式電動輔助二輪車，其中二輪車包括有一個車體及一個電池，該車體沿直線方向延伸，該車體具有一個前段及一個后段，該后段樞設于該前段，該后段與前段能夠以一個第一虛擬轉軸為軸心彼此相對樞轉，該第一虛擬轉軸沿水平方向延伸，該后段鄰近該前段的一端設置有一個前端并于相異于該前段的一端設置有一個末端，該末端至該前端的距離形成一個第一長度，該電池設置于該車體后段內，該電池包括有一個第一端及一個相異于該第一端的第二端，該電池的第一端鄰近該后段的前端，該電池的第二端鄰近該后段的末端，該電池第一端至該后段前端的距離形成一個第二長度，該第二長度大于該第一長度的0.15倍，藉由上述結構，當該二輪車收折站立時，該電池能夠較為接近地面，使該二輪車站立時較為穩定，當使用者拖行該二輪車時也不容易偏擺。

以上說明對本實用新型而言只是說明性的，而非限制性的，本領域普通技術人員理解，在不脫離以下所附權利要求所限定的精神和范圍的情況下，可做出許多修改，變化，或等效，但都將落入本實用新型的保護范圍內。
