本技術涉及玫瑰花幼苗，具體為一種玫瑰花幼苗移栽裝置。

背景技術：

1、幼苗移栽裝置是一種用于將小型植物幼苗從一個地方移動到另一個地方的設備或工具，幼苗移栽裝置作為現代農業生產的技術創新。

2、現有技術公開了申請?zhí)枮椋篶n202222623165.7一種蘭花移栽裝置，所述頂板上表面向下凹陷形成卡槽，所述箱體下表面設有凸板，所述箱體左表面、右表面分別鉸接有隱藏把手，與現有技術相比，本實用新型具有如下的有益效果：通過設置隱藏把手，便于使用者對箱體進行搬運，且頂板上的卡槽與箱體下側的凸板使得多個箱體可以堆疊，方便一次搬運多個箱體，提升搬運的效率，營養液箱、育苗盒的設計，使得蘭花幼苗在移栽運輸?shù)耐局斜ＷC其擁有足夠的水分和營養，提升蘭花幼苗移栽的成活率，降低蘭花移栽的難度，通風窗口配合紗網，使得箱體內的蘭花能夠進行通風，且避免蘭花幼苗被其他物體擠壓而造成損傷。

3、上述通過搬運箱體，將箱體內部的玫瑰花幼苗進行搬運作業，但是由于箱體的下端未設置有移動組件，需要靠人力進行搬運，進行搬運時，會造成箱體和地面發生碰撞，導致箱體內部的鮮花幼苗散落，造成鮮花幼苗損壞，無法進行移栽作業。

技術實現思路

1、本實用新型的目的在于提供一種玫瑰花幼苗移栽裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種玫瑰花幼苗移栽裝置，包括移動組件和移動推桿，所述移動組件的頂端表面安裝有玫瑰花承載裝置，所述移動組件的頂端表面固定連接有金屬豎板，所述金屬豎板固定連接于移動推桿的左端。

3、所述玫瑰花承載裝置包括支撐框架、承載組件、金屬外殼二、螺紋螺栓和連接外殼，所述金屬外殼二位于玫瑰花承載裝置的后端，所述金屬外殼二安裝于支撐框架的下端，所述螺紋螺栓螺紋連接于支撐框架向外一端，所述螺紋螺栓螺紋連接于連接外殼的向外一端，所述連接外殼連接于承載組件的前端。

4、優選的，所述承載組件包括玫瑰花承載盒、阻擋金屬板、連接件、金屬外殼一、連接裝置、限位外殼和螺旋彈簧，所述阻擋金屬板位于承載組件的上端，所述阻擋金屬板活動連接于玫瑰花承載盒的頂端表面，所述連接件連接于阻擋金屬板的后端，所述連接件連接于連接裝置的上端，所述金屬外殼一螺紋連接于玫瑰花承載盒的左側表面，所述限位外殼固定連接于玫瑰花承載盒的左側表面，所述螺旋彈簧固定連接于金屬外殼一內部的頂端表面。

5、優選的，所述連接外殼活動連接于金屬豎板下端，所述金屬外殼二活動連接于金屬豎板的正面，螺紋螺栓能夠?qū)⒔饘偻鈿ざ瓦B接外殼之間螺紋固定，從而能夠?qū)⑦B接外殼拆卸更換。

6、優選的，所述連接裝置活動連接于金屬外殼一的中間位置，所述螺旋彈簧固定連接于連接裝置的下端，連接裝置在金屬外殼一的內壁表面上下移動，從而能夠讓連接裝置和金屬外殼一之間壓縮螺旋彈簧，從而能夠調節阻擋金屬板的位置，方便將玫瑰花承載盒內部的玫瑰花幼苗夾持固定。

7、優選的，所述金屬外殼一安裝于限位外殼的內壁表面，所述連接裝置螺栓連接于限位外殼內部底端表面，從而能夠?qū)⒔饘偻鈿ひ坏奈恢么_定，同時能夠?qū)⑦B接裝置的位置確定，方便調節連接裝置的位置。

8、優選的，所述金屬外殼一分為五組，五組所述金屬外殼一呈等間距分布，一組所述金屬外殼一的數量為四個，四個所述金屬外殼一呈矩形分布。

9、優選的，所述連接外殼活動連接于玫瑰花承載盒下端，連接外殼和玫瑰花承載盒進行連接，從而能夠?qū)⒚倒寤ǔ休d盒的位置確定，從而能夠?qū)⒚倒寤ǔ休d盒內部玫瑰花進行儲存限位。

10、優選的，所述螺紋螺栓螺紋連接于金屬外殼二的中間位置。

11、與現有技術相比，本實用新型的有益效果是：

12、1、該玫瑰花幼苗移栽裝置，通過設置有承載組件、支撐框架和移動組件，借助移動組件和承載組件將玫瑰花幼苗進行搬運作業，讓玫瑰花幼苗的搬運更加便捷，同時連接外殼能夠?qū)⒊休d組件進行限位，有效的防止承載組件掉落，避免承載組件內部的玫瑰花幼苗損壞。

13、2、該玫瑰花幼苗移栽裝置，通過設置有連接件、連接裝置和阻擋金屬板，連接裝置和連接件，能夠?qū)⒆钃踅饘侔暹M(jìn)行連接，從而能夠讓阻擋金屬板和玫瑰花承載盒的頂端表面進行連接，從而能夠?qū)⒚倒寤ǔ休d盒內部玫瑰花幼苗夾持固定，防止玫瑰花承載盒內部的玫瑰花掉落。

技術特征：

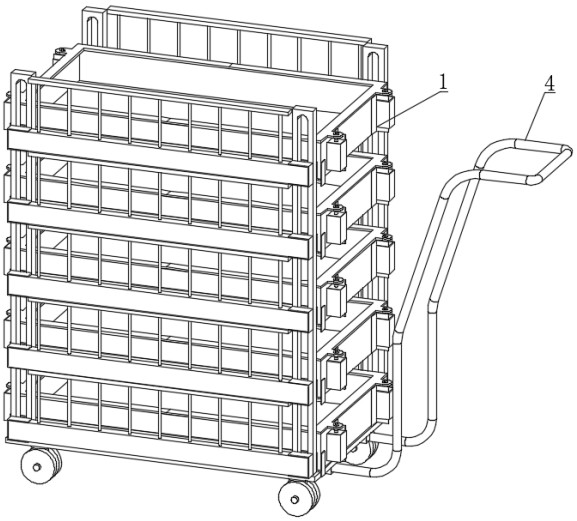

1.一種玫瑰花幼苗移栽裝置，包括移動組件（2）和移動推桿（4），其特征在于：所述移動組件（2）的頂端表面安裝有玫瑰花承載裝置（1），所述移動組件（2）的頂端表面固定連接有金屬豎板（3），所述金屬豎板（3）固定連接于移動推桿（4）的左端；

2.根據權利要求1所述的一種玫瑰花幼苗移栽裝置，其特征在于：所述承載組件（12）包括玫瑰花承載盒（121）、阻擋金屬板（122）、連接件（123）、金屬外殼一（124）、連接裝置（125）、限位外殼（126）和螺旋彈簧（127），所述阻擋金屬板（122）位于承載組件（12）的上端，所述阻擋金屬板（122）活動連接于玫瑰花承載盒（121）的頂端表面，所述連接件（123）連接于阻擋金屬板（122）的后端，所述連接件（123）連接于連接裝置（125）的上端，所述金屬外殼一（124）螺紋連接于玫瑰花承載盒（121）的左側表面，所述限位外殼（126）固定連接于玫瑰花承載盒（121）的左側表面，所述螺旋彈簧（127）固定連接于金屬外殼一（124）內部的頂端表面。

3.根據權利要求2所述的一種玫瑰花幼苗移栽裝置，其特征在于：所述連接外殼（15）活動連接于金屬豎板（3）下端，所述金屬外殼二（13）活動連接于金屬豎板（3）的正面。

4.根據權利要求3所述的一種玫瑰花幼苗移栽裝置，其特征在于：所述連接裝置（125）活動連接于金屬外殼一（124）的中間位置，所述螺旋彈簧（127）固定連接于連接裝置（125）的下端。

5.根據權利要求4所述的一種玫瑰花幼苗移栽裝置，其特征在于：所述金屬外殼一（124）安裝于限位外殼（126）的內壁表面，所述連接裝置（125）螺栓連接于限位外殼（126）內部底端表面。

6.根據權利要求5所述的一種玫瑰花幼苗移栽裝置，其特征在于：所述金屬外殼一（124）分為五組，五組所述金屬外殼一（124）呈等間距分布，一組所述金屬外殼一（124）的數量為四個，四個所述金屬外殼一（124）呈矩形分布。

7.根據權利要求6所述的一種玫瑰花幼苗移栽裝置，其特征在于：所述連接外殼（15）活動連接于玫瑰花承載盒（121）下端。

8.根據權利要求6所述的一種玫瑰花幼苗移栽裝置，其特征在于：所述螺紋螺栓（14）螺紋連接于金屬外殼二（13）的中間位置。

技術總結
本技術涉及玫瑰花幼苗技術領域，且公開了一種玫瑰花幼苗移栽裝置，包括移動組件和移動推桿，所述移動組件的頂端表面安裝有玫瑰花承載裝置，所述移動組件的頂端表面固定連接有金屬豎板，所述金屬豎板固定連接于移動推桿的左端。該玫瑰花幼苗移栽裝置，通過設置有承載組件、支撐框架和移動組件，借助移動組件和承載組件將玫瑰花幼苗進行搬運作業，讓玫瑰花幼苗的搬運更加便捷，同時連接外殼能夠?qū)⒊休d組件進行限位，有效的防止承載組件掉落，避免承載組件內部的玫瑰花幼苗損壞，阻擋金屬板和玫瑰花承載盒的頂端表面進行連接，從而能夠?qū)⒚倒寤ǔ休d盒內部玫瑰花幼苗夾持固定，防止玫瑰花承載盒內部的玫瑰花掉落。

技術研發人員：何磊,寧明宏
受保護的技術使用者：云南蒂爵優品農業科技發展有限公司
技術研發日：20240617
技術公布日：2025/4/28
