本技術涉及消防器材領域，特別涉及一種橡皮艇運輸裝置。

背景技術：

1、橡皮艇主要用于水域救援，使用時要將橡皮艇運輸?shù)街付ㄋ颍谝恍┆M小道路車輛無法經過時，橡皮艇運輸需要用到運輸架，然而現有的橡皮艇運輸架體積較大，占用地方較大，使用時需要多人配合使用，而且不使用時需要兩人以上進行抬起移動，較為浪費體力，不便于整個救援過程。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種橡皮艇運輸裝置，占用地方小，單個重量也小，更便于攜帶，可以單人使用，有利于整個救援過程的開展。

2、本實用新型解決其技術問題所采用的技術方案是：

3、一種橡皮艇運輸裝置，包括

4、前運動組件，包括前支撐架、前輪子和t形拉桿，所述前支撐架用于支撐橡皮艇底面的前部，所述前輪子設置在所述前支撐架底部，所述t形拉桿設置在所述前支撐架前端向上延伸；

5、后運動組件，包括后支撐架和后輪子，所述后支撐架用于支撐橡皮艇底面的后部，所述后輪子設置在所述后支撐架底部。

6、根據本實用新型實施例的一種橡皮艇運輸裝置，至少具有如下有益效果：使用時將前運動組件和后運動組件拿出，橡皮艇的前部放置在前支撐架，再將后運動組件放置在橡皮艇的后部底面，然后消防員通過t形拉桿拉動整個橡皮艇，前輪子滾動向前走，由于橡皮艇具有一定重量，通過摩擦力與后支撐架頂面連接帶動，后輪子也滾動向前走，從而達到運輸橡皮艇的目的。由于前運動組件和后運動組件是分開設置的，相比整體，占用地方小，單個重量也小，更便于攜帶，一手拿前運動組件，一手拿后運動組件，一個消防員也可以使用，有利于整個救援過程的開展。

7、根據本實用新型的一些實施例，所述t形拉桿上設有用于與橡皮艇把帶連接的掛鉤。

8、有益的是：通過在t形拉桿上設置掛鉤將橡皮艇的把帶掛在上面起到固定的作用，防止橡皮艇運輸過程中脫離。

9、根據本實用新型的一些實施例，所述前支撐架設有第一掛環，所述后支撐架設有第二掛環，所述第一掛環和所述第二掛環通過繩索連接。

10、有益的是：設置第一掛環和第二掛環通過繩索連接，從而使前支撐架與后支撐架連接，防止橡皮艇運輸過程中脫離，同時也不影響機動性。

11、根據本實用新型的一些實施例，所述第一掛環設有兩個且分別設置在所述前支撐架的兩側，所述第二掛環設有兩個且分別設置在所述后支撐架的兩側。

12、有益的是：這樣可以設置兩根繩索在前支撐架和后支撐架兩側進行連接，保證受力平衡，起到更好的連接效果。

13、根據本實用新型的一些實施例，所述前支撐架和所述后支撐架的材質均為鋁合金。

14、有益的是：前支撐架和后支撐架采用鋁合金材質重量較輕，便于攜帶。

15、根據本實用新型的一些實施例，所述前支撐架的頂面和所述后支撐架的頂面均設有防滑墊。

16、有益的是：設置防滑墊有利于提高前支撐架頂面和后支撐架頂面的摩擦力，防止運輸過程中橡皮艇脫離。

17、根據本實用新型的一些實施例，所述前輪子設有兩個，分別設置在所述前支撐架的底部后邊兩側。

18、有益的是：這樣前輪子設置在前支撐架后邊，從而運輸過程中t形拉桿可以將前支撐架前端抬起。

19、根據本實用新型的一些實施例，所述前輪子為萬向輪。

20、有益的是：設置萬向輪有利于橡皮艇運輸過程中進行轉彎。

21、根據本實用新型的一些實施例，所述后輪子為定向輪。

22、有益的是：設置定向輪有利于后運動組件穩定跟隨前運動組件運動。

23、根據本實用新型的一些實施例，所述前輪子和所述后輪子均為充氣輪。

24、有益的是：采用充氣輪，減震效果好，有效吸收路面顛簸，很好地應對戶外路況。

25、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種橡皮艇運輸裝置，其特征在于，包括：

2.根據權利要求1所述的一種橡皮艇運輸裝置，其特征在于，所述t形拉桿(120)上設有用于與橡皮艇(130)把帶連接的掛鉤(160)。

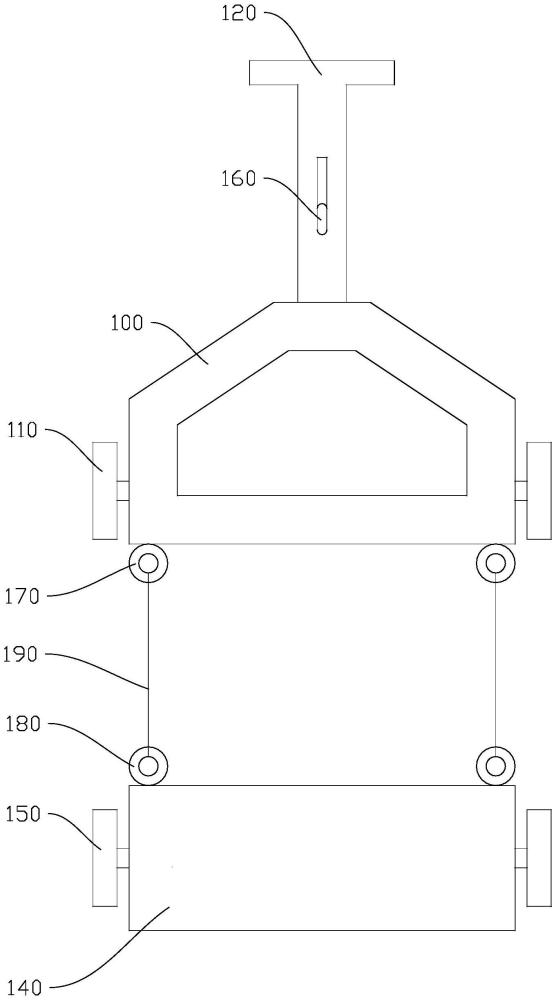

3.根據權利要求1所述的一種橡皮艇運輸裝置，其特征在于，所述前支撐架(100)設有第一掛環(170)，所述后支撐架(140)設有第二掛環(180)，所述第一掛環(170)和所述第二掛環(180)通過繩索(190)連接。

4.根據權利要求3所述的一種橡皮艇運輸裝置，其特征在于，所述第一掛環(170)設有兩個且分別設置在所述前支撐架(100)的兩側，所述第二掛環(180)設有兩個且分別設置在所述后支撐架(140)的兩側。

5.根據權利要求1所述的一種橡皮艇運輸裝置，其特征在于，所述前支撐架(100)和所述后支撐架(140)的材質均為鋁合金。

6.根據權利要求1所述的一種橡皮艇運輸裝置，其特征在于，所述前支撐架(100)的頂面和所述后支撐架(140)的頂面均設有防滑墊(200)。

7.根據權利要求1所述的一種橡皮艇運輸裝置，其特征在于，所述前輪子(110)設有兩個，分別設置在所述前支撐架(100)的底部后邊兩側。

8.根據權利要求1所述的一種橡皮艇運輸裝置，其特征在于，所述前輪子(110)為萬向輪。

9.根據權利要求1所述的一種橡皮艇運輸裝置，其特征在于，所述后輪子(150)為定向輪。

10.根據權利要求1所述的一種橡皮艇運輸裝置，其特征在于，所述前輪子(110)和所述后輪子(150)均為充氣輪。

技術總結
本技術公開了一種橡皮艇運輸裝置，包括前運動組件和后運動組件。前運動組件包括前支撐架、前輪子和T形拉桿，所述前支撐架用于支撐橡皮艇底面的前部，所述前輪子設置在所述前支撐架底部，所述T形拉桿設置在所述前支撐架前端向上延伸；后運動組件包括后支撐架和后輪子，所述后支撐架用于支撐橡皮艇底面的后部，所述后輪子設置在所述后支撐架底部。使用時將橡皮艇的前部放置在前支撐架，再將后運動組件放置在橡皮艇的后部底面。由于前運動組件和后運動組件是分開設置的，相比整體，占用地方小，單個重量也小，更便于攜帶，一手拿前運動組件，一手拿后運動組件，一個消防員也可以使用，有利于整個救援過程的開展。

技術研發人員：王玉穩,楊超,李朝明,朱銳,龍宇,樊一帆,段波,張寧波
受保護的技術使用者：肇慶市高要區消防救援大隊
技術研發日：20240716
技術公布日：2025/4/28
