本技術涉及嬰兒推車，尤其涉及一種嬰兒推車結構。

背景技術：

1、傳統嬰兒推車，為保證嬰兒推車折疊尺寸，在折疊過程中通常需將靠背組件短成兩截，非常影響嬰兒推車的舒適性，嚴重的甚至影響兒童的生長發育。

技術實現思路

1、本實用新型提出了一種嬰兒推車結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種嬰兒推車結構，包括上推把組件、下推把組件、前支架組件、后支架組件、前扶手組件、前座板組件、后座板組件、座板支撐組件、靠背組件，所述上推把組件、下推把組件均與軸一轉動連接，所述前扶手組件、下推把組件均與軸二轉動連接，所述下推把組件、前支架組件、后支架組件均轉動連接于軸三，所述后支架組件固定連接后座板組件，所述前座板組件、后座板組件均與軸四轉動連接，所述座板支撐組件、前支架組件均與軸五轉動連接，所述座板支撐組件、前座板組件均與軸六轉動連接，所述靠背組件、后座板組件均與軸七轉動連接，所述前座板組件、前支架組件、座板支撐組件、后座板組件組成一四連桿機構，當前支架組件繞軸三轉動時會聯動前座板組件。

4、進一步的，所述前支架組件設置有前輪。

5、進一步的，所述后支架組件設置有后輪。

6、有益效果：

7、本實用新型前座板組件、后座板組件均與軸四轉動連接，后座板組件固定在后支架組件上，其主要是為了保持靠背組件的完整性，不影響嬰兒車車架折疊體積，且前座板組件與后座板組件在車架打開狀態下相對位置固定，不影響使用體驗。

8、本實用新型利用巧妙的聯動機構及自身重力，可單手操作嬰兒車的打開，當嬰兒車需要折疊時，只需單手解除嬰兒車車架鎖定，即可實現嬰兒車車架折疊，并且折疊后嬰兒車車架可站立在地面上。

技術特征：

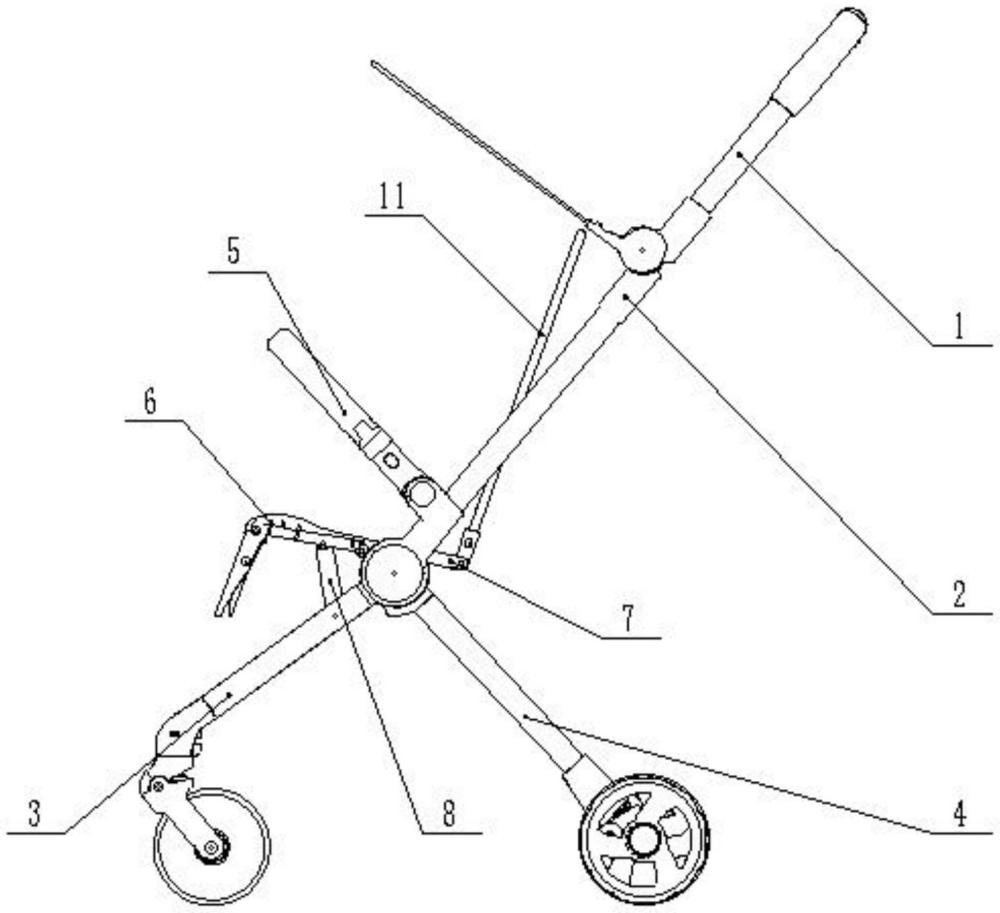

1.一種嬰兒推車結構，包括上推把組件(1)、下推把組件(2)、前支架組件(3)、后支架組件(4)、前扶手組件(5)、前座板組件(6)、后座板組件(7)、座板支撐組件(8)、靠背組件(9)，其特征在于：所述上推把組件(1)、下推把組件(2)均與軸一(10)轉動連接，所述前扶手組件(5)、下推把組件(2)均與軸二(11)轉動連接，所述下推把組件(2)、前支架組件(3)、后支架組件(4)均轉動連接于軸三(12)，所述后支架組件(4)固定連接后座板組件(7)，所述前座板組件(6)、后座板組件(7)均與軸四(13)轉動連接，所述座板支撐組件(8)、前支架組件(3)均與軸五(14)轉動連接，所述座板支撐組件(8)、前座板組件(6)均與軸六(15)轉動連接，所述靠背組件(9)、后座板組件(7)均與軸七(16)轉動連接，所述前座板組件(6)、前支架組件(3)、座板支撐組件(8)、后座板組件(7)組成一四連桿機構，當前支架組件(3)繞軸三(12)轉動時會聯動前座板組件(6)。

2.根據權利要求1所述的一種嬰兒推車結構，其特征在于：所述前支架組件(3)設置有前輪。

3.根據權利要求1所述的一種嬰兒推車結構，其特征在于：所述后支架組件(4)設置有后輪。

技術總結
本技術涉及嬰兒推車技術領域，尤其涉及一種嬰兒推車結構，包括上推把組件、下推把組件、前支架組件、后支架組件、前扶手組件、前座板組件、后座板組件、座板支撐組件、靠背組件，所述上推把組件、下推把組件均與軸一轉動連接，所述前扶手組件、下推把組件均與軸二轉動連接，所述下推把組件、前支架組件、后支架組件均轉動連接于軸三，所述后支架組件固定連接后座板組件，所述前座板組件、后座板組件均與軸四轉動連接，所述座板支撐組件、前支架組件均與軸五轉動連接，所述座板支撐組件、前座板組件均與軸六轉動連接，所述靠背組件、后座板組件均與軸七轉動連接，本技術操作便利，折疊體積小方便運輸。

技術研發人員：何洪,萬福利,周淑泰
受保護的技術使用者：滕州市萬寶童車有限公司
技術研發日：20240621
技術公布日：2025/4/28
