本技術涉及工程機械，具體為一種履帶式推土機履帶張緊檢測裝置。

背景技術：

1、履帶式推土機在建筑、采礦及道路施工中廣泛應用，其履帶的張緊程度直接影響到機器的穩定性和壽命。過松會導致履帶脫落、打滑，降低作業效率，過緊則會加速磨損，縮短履帶及相關部件的使用壽命。傳統上，履帶張緊狀態的檢查依賴人工目測或憑經驗判斷，存在較大的主觀性和不準確性。因此，開發一種能夠自動檢測履帶張緊程度的裝置顯得尤為重要。

技術實現思路

1、本實用新型的目的在于提供一種履帶式推土機履帶張緊檢測裝置，具有可自動檢測履帶張緊程度的優點，解決了現有技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種履帶式推土機履帶張緊檢測裝置，包括輔助托鏈輪，所述輔助托鏈輪設于兩個主托鏈輪之間，輔助托鏈輪和主托鏈輪安裝于推土機底座上，輔助托鏈輪和主托鏈輪的頂端與履帶相抵接，推土機底座上設有支架，支架與連桿的一端樞接，連桿的另一端與輔助托鏈輪轉動連接，連桿的底部設有接觸輪，接觸輪的下方設有接觸開關，接觸輪與接觸開關相配合。

4、優選的，所述連桿共設有兩個并分別位于輔助托鏈輪的兩端，連桿之間通過第一支撐條和第二支撐條相接，第一支撐條的底端設有彈性支桿，彈性支桿的兩端分別與第一支撐條和推土機底座樞接。

5、優選的，所述第二支撐條的底面固定有安裝桿，安裝桿的底端與接觸輪轉動連接。

6、優選的，所述推土機底座上設有支座，支座位于彈性支桿的一側并位于輔助托鏈輪的下方，支座朝向接觸輪的側面為弧面，接觸輪的運動軌跡重合于弧面并與弧面相接觸，弧面上設有接觸開關。

7、優選的，所述接觸開關包括第一接觸開關、第二接觸開關和第三接觸開關，第一接觸開關、第二接觸開關和第三接觸開關自上而下依次設置。

8、優選的，所述第一接觸開關、第二接觸開關和第三接觸開關與駕駛室中的控制系統信號連接。

9、與現有技術相比，本實用新型的有益效果如下：

10、本實用新型設置接觸輪與接觸開關相配合，當履帶張力過大時壓迫輔助托鏈輪，使其通過連桿向下順時針旋轉一定角度，連桿帶動接觸輪在支座的弧面上滾動，并觸發第三接觸開關，使其向控制系統反饋張力過大的信號，當履帶張力過小時，接觸輪向上移動并觸發第一接觸開關，第一接觸開關14向控制系統反饋履帶張力過小的信號，從而實現對履帶張緊情況的自動檢測，節省時間與人力，從而提高生產效率。

技術特征：

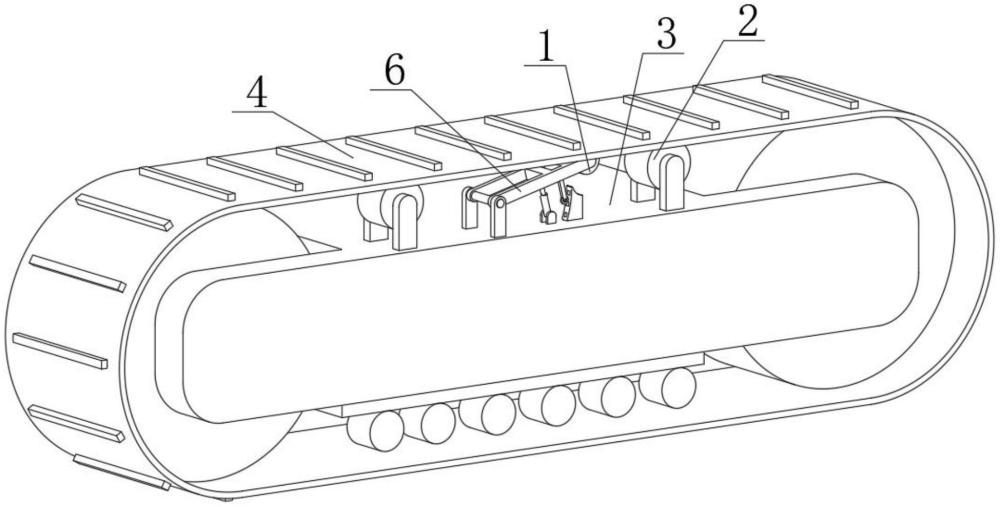

1.一種履帶式推土機履帶張緊檢測裝置，包括輔助托鏈輪(1)，其特征在于，所述輔助托鏈輪(1)設于兩個主托鏈輪(2)之間，輔助托鏈輪(1)和主托鏈輪(2)安裝于推土機底座(3)上，輔助托鏈輪(1)和主托鏈輪(2)的頂端與履帶(4)相抵接，推土機底座(3)上設有支架(5)，支架(5)與連桿(6)的一端樞接，連桿(6)的另一端與輔助托鏈輪(1)轉動連接，連桿(6)的底部設有接觸輪(7)，接觸輪(7)的下方設有接觸開關(8)，接觸輪(7)與接觸開關(8)相配合。

2.根據權利要求1所述的一種履帶式推土機履帶張緊檢測裝置，其特征在于，所述連桿(6)共設有兩個并分別位于輔助托鏈輪(1)的兩端，連桿(6)之間通過第一支撐條(9)和第二支撐條(10)相接，第一支撐條(9)的底端設有彈性支桿(11)，彈性支桿(11)的兩端分別與第一支撐條(9)和推土機底座(3)樞接。

3.根據權利要求2所述的一種履帶式推土機履帶張緊檢測裝置，其特征在于，所述第二支撐條(10)的底面固定有安裝桿(12)，安裝桿(12)的底端與接觸輪(7)轉動連接。

4.根據權利要求3所述的一種履帶式推土機履帶張緊檢測裝置，其特征在于，所述推土機底座(3)上設有支座(13)，支座(13)位于彈性支桿(11)的一側并位于輔助托鏈輪(1)的下方，支座(13)朝向接觸輪(7)的側面為弧面，接觸輪(7)的運動軌跡重合于弧面并與弧面相接觸，弧面上設有接觸開關(8)。

5.根據權利要求4所述的一種履帶式推土機履帶張緊檢測裝置，其特征在于，所述接觸開關(8)包括第一接觸開關(14)、第二接觸開關(15)和第三接觸開關(16)，第一接觸開關(14)、第二接觸開關(15)和第三接觸開關(16)自上而下依次設置。

6.根據權利要求5所述的一種履帶式推土機履帶張緊檢測裝置，其特征在于，所述第一接觸開關(14)、第二接觸開關(15)和第三接觸開關(16)與駕駛室中的控制系統信號連接。

技術總結
本技術公開了一種履帶式推土機履帶張緊檢測裝置，包括輔助托鏈輪，所述輔助托鏈輪設于兩個主托鏈輪之間，輔助托鏈輪和主托鏈輪安裝于推土機底座上，輔助托鏈輪和主托鏈輪的頂端與履帶相抵接，推土機底座上設有支架，支架與連桿的一端樞接，連桿的另一端與輔助托鏈輪轉動連接，連桿的底部設有接觸輪，接觸輪的下方設有接觸開關，接觸輪與接觸開關相配合。本技術設置接觸輪與接觸開關相配合，當履帶張力過大時，連桿帶動接觸輪在支座的弧面上滾動，并觸發第三接觸開關，使其向控制系統反饋張力過大的信號，當履帶張力過小時，接觸輪向上移動并觸發第一接觸開關并反饋履帶張力過小的信號，從而實現對履帶張緊情況的自動檢測。

技術研發人員：呂婷婷,李祥,吳凱
受保護的技術使用者：滁州恒昌機械裝備制造有限公司
技術研發日：20240718
技術公布日：2025/4/28
