本技術涉及物料轉運領域，尤其涉及一種建筑物料短途轉運裝置。

背景技術：

1、建筑物料在施工現場的轉運普遍是通過吊車或叉車進行輸送，但是涉及具體工況叉車或吊車缺少布置基礎，如路牙石檢修、路基開挖、建設等等，均無法實現大型機械設備或航吊類設備介入。在這種情況下，最為常見的輸送工具是人力獨輪小車。

2、但是現有技術中的人力獨輪小車在使用過程中多有不便之處，其中最大的弊端在于需要人工進行裝料卸料，也就是裝料、卸料的執行完全依賴于人力實現，對于人力的消耗巨大，也不利于施工安全。

技術實現思路

1、本實用新型的目的在于，克服現有技術不足之處，提供一種結構簡單，使用安全，適用于小型施工現場物料搬運，尤其適用于袋裝水泥砂石以及管件短途輸送的一種建筑物料短途轉運裝置。

2、設備包括小車本體與夾持機構；

3、所述的小車本體包括行走輪架機構與推桿，所述的推桿設置在行走輪架機構上；

4、以此實現的效果是通過控制推桿部分即可實現小車的自走；

5、所述的推桿前部底面設置有夾持機構；

6、所述的夾持機構與推桿通過銷鎖件連接；

7、所述的夾持機構包括鉸接盤，所述的鉸接盤上鉸接設置有兩個第一連桿；

8、兩個第一連桿尾端分別鉸接設置有第二曲桿，且兩個第二曲桿交叉設置；在兩個第二曲桿的交叉位置，穿設有鉸接軸；

9、所述的第二曲桿下部設置有夾板，兩個夾板分別設置在兩個第二曲桿的相對一面。

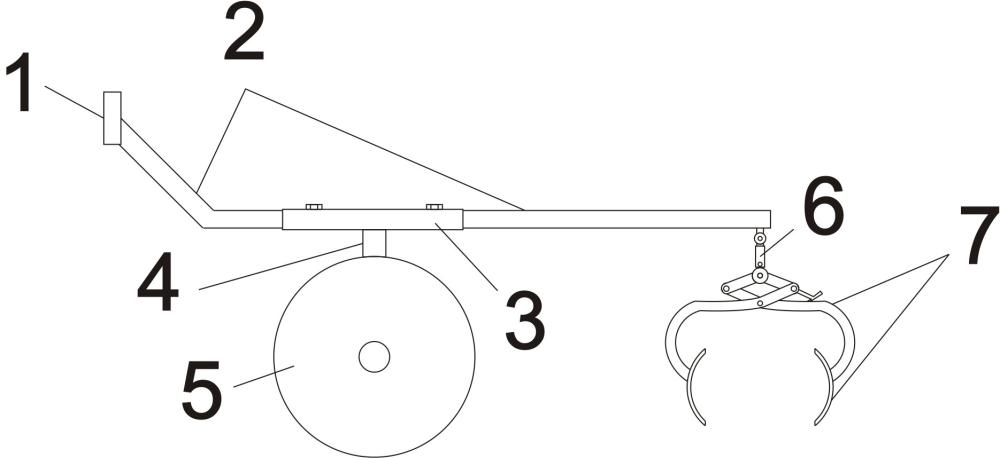

10、以此實現的效果是，如說明書附圖圖2與圖3所示，通過夾板抱鎖袋裝水泥砂石或圓管，下壓推桿，夾持機構自動抱鎖上述物料形成穩定夾持，控制推桿前推設備即可實現物料的短途轉運。

11、本實用新型的有益效果是：本實用新型解決了現有技術中物料短途轉運不便的問題，實現了物料的省力轉運與安全轉運。設備尤其適用于小型施工現場的袋裝建筑物料以及管件轉運，尤其能夠根據現場調整物料朝向，防止物料轉動。

技術特征：

1.一種建筑物料短途轉運裝置，包括小車本體與夾持機構,所述的小車本體包括行走輪架機構與推桿，所述的推桿設置在行走輪架機構上，其特征在于：所述的推桿前部底面設置有夾持機構；

2.根據權利要求1所述的一種建筑物料短途轉運裝置，其特征在于，所述的行走輪架機構設置形式采用如下形式：

3.根據權利要求1所述的一種建筑物料短途轉運裝置，其特征在于，所述的推桿穿設于套管內，且在所述的套管上螺接設置有硬限位螺栓。

4.根據權利要求1所述的一種建筑物料短途轉運裝置，其特征在于，所述的推桿為曲桿，其后部向上折彎設置；

5.根據權利要求1或3所述的一種建筑物料短途轉運裝置，其特征在于，所述的推桿與套管均為方管。

6.根據權利要求1所述的一種建筑物料短途轉運裝置，其特征在于，所述的鉸接盤上部一體連接設置有花鍵軸；

7.根據權利要求1所述的一種建筑物料短途轉運裝置，其特征在于，所述的夾板為弧形板。

8.根據權利要求1所述的一種建筑物料短途轉運裝置，其特征在于，所述的第二曲桿上設置有棘齒；

技術總結
一種建筑物料短途轉運裝置，包括小車本體與夾持機構,在小車本體的推桿前部底面設置有夾持機構；所述的夾持機構與推桿通過銷鎖件連接；所述的夾持機構包括鉸接盤，所述的鉸接盤上鉸接設置有兩個第一連桿；兩個第一連桿尾端分別鉸接設置有第二曲桿，且兩個第二曲桿交叉設置；在兩個第二曲桿的交叉位置，穿設有鉸接軸；所述的第二曲桿下部設置有夾板，兩個夾板分別設置在兩個第二曲桿的相對一面。本技術解決了現有技術中物料短途轉運不便的問題，實現了物料的省力轉運與安全轉運。設備尤其適用于小型施工現場的袋裝建筑物料以及管件轉運，尤其能夠根據現場調整物料朝向，防止物料轉動。

技術研發人員：于夢麗,靳于東,于夢龍,王增帥,劉曉,王帥,侯憲浩
受保護的技術使用者：龍揚建工集團有限公司
技術研發日：20240718
技術公布日：2025/4/28
