本發明涉及一種合頁鉸鏈的鉸鏈部件，該鉸鏈部件可固定在框架或翼扇的固定壁上，其中所述鉸鏈部件包括安裝部件和調節部件，所述安裝部件能夠固定地安裝在所述固定壁上，所述調節部件相對于所述安裝部件能夠沿位移方向位移并且能夠固定在期望的位移位置中，其中所述安裝部件包括裝置，借助該裝置，所述安裝部件嚙合到所述調節部件的直線引導機構中，所述直線引導機構包括彼此相對的、彼此平行的引導面。

背景技術：

1、這種鉸鏈部件已由ep?2?504?511?b1公開。在這種鉸鏈部件中，所述裝置包括兩個平行的分別嚙合到一個直線引導機構中的凸起，這些凸起比相應的直線引導機構短，以便由此允許所述調節部件相對于所述安裝部件發生移位。

2、這種鉸鏈部件的缺點在于，由于可能存在的制造公差，始終必須將直線引導機構與凸起之間的間隙考慮在內，然而，這會對鉸鏈部件的調節精度產生不利影響。尤其是，該間隙可能導致調節部件相對于位移方向發生傾斜，這會導致由鉸鏈部件限定的合頁軸線發生錯調。

技術實現思路

1、因此，本發明所要解決的任務是，提供一種在這方面得到改進的鉸鏈部件。

2、在根據根據本發明的鉸鏈部件中，所述裝置包括引導元件，所述引導元件包括兩個與所述直線引導機構的平行的引導面平行并因此彼此平行的相對引導面，所述相對引導面彼此之間的間距至少在局部區域中是可擴大的。由于這種措施，可以補償由于安裝部件和調節部件的裝配可能存在的制造公差而通常存在的間隙，其方式為，當安裝部件的相應引導元件嚙合到調節部件的直線引導機構中時，擴大兩個彼此平行的相對引導面之間的間距。

3、在根據本發明的鉸鏈部件的一種特別優選的改進方案中，所述相對引導面由引導元件的兩個彼此平行的縱向壁構成。于是，可以通過如下方式簡單地實現兩個彼此平行的相對引導面之間的間距擴大，即擴大兩個彼此平行的縱向壁之間的間距。

4、所述間距擴大例如可以通過至少一個膨脹元件來實現，該膨脹元件可以被布置在引導元件的縱向壁之間。

5、在一種優選的實施方式中，所述膨脹元件包括膨脹銷或膨脹螺釘，其中，所述膨脹銷或膨脹螺釘優選地可以通過安裝部件的鉆孔被布置在縱向壁之間。

6、在根據本發明的鉸鏈部件的一種特別優選的實施方式中，所述引導元件被構造成槽形，使得其敞開側被設置為朝向所述固定壁。于是，槽的底面或連接兩個縱向壁的表面可以是安裝元件的一個表面，該表面優選地位于與在調節元件上的安裝元件的貼靠面相同的平面中。

7、此外，所述引導元件優選地包括至少一個橫向于縱向壁延伸的中間壁。為了盡管如此仍能實現引導元件的彼此平行的縱向壁之間的間距至少在局部區域中的擴大，所述至少一個連接壁優選地包括槽縫，一個平面穿過該槽縫延伸，該平面平行于縱向壁延伸。

8、特別優選的是，所述槽縫從中間壁的朝向固定壁的端部延伸到中間壁的遠離固定壁的端部，即延伸直到槽的底面。由于該措施，可以最佳地利用膨脹元件來擴大彼此平行的縱向壁之間的間距。

9、如果如優選地安裝部件包括至少一個定位凸起(該定位凸起適用于嚙合到通到固定壁中的孔中)，則可以以特別簡單且特別可精確定位的方式實現鉸鏈部件在框架或翼扇的固定壁上的安裝性。如果定位凸起還被構造成膨脹錨栓式，那么只需將定位凸起在插入到孔中之后撐開并由此在定位凸起與框架或翼扇之間實力鎖合和/或形狀鎖合連接，即可實現安裝部件以及整個鉸鏈部件的固定。

10、本發明還涉及一種具有如上所述類型的鉸鏈部件的合頁鉸鏈。

技術特征：

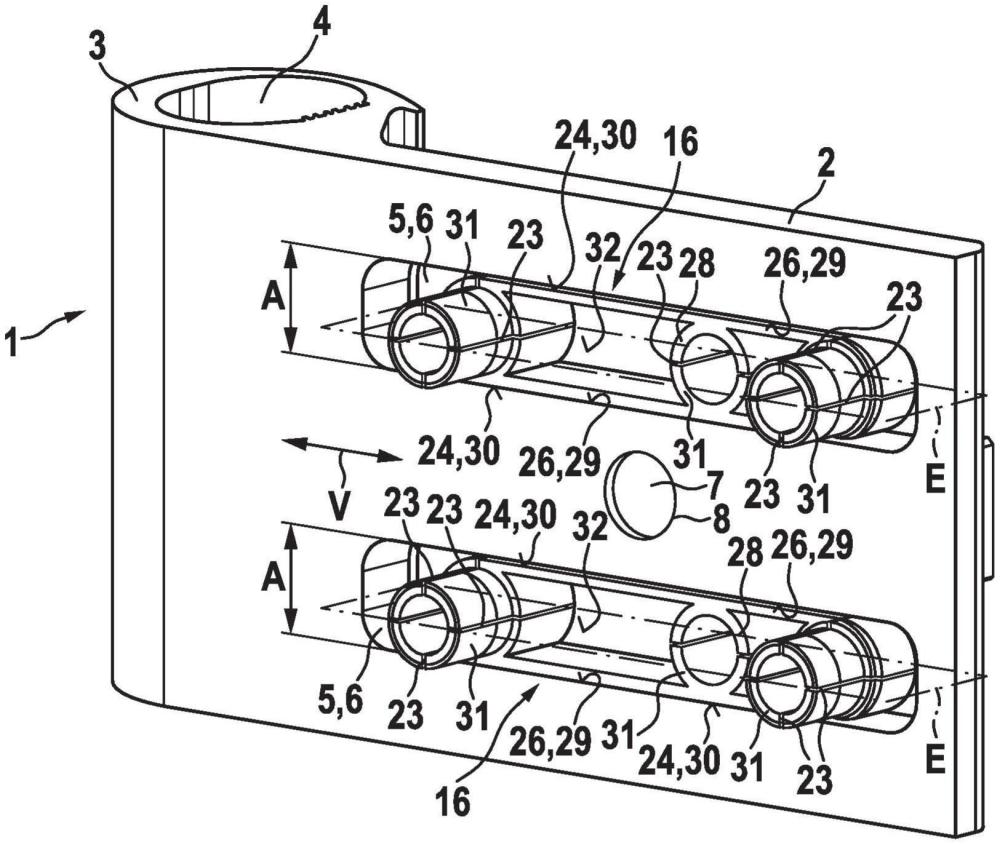

1.一種合頁鉸鏈的鉸鏈部件(1)，所述鉸鏈部件(1)可固定在框架或翼扇的固定壁(17)上，其中所述鉸鏈部件(1)包括安裝部件(11)和調節部件(2)，所述安裝部件(11)能夠固定地安裝在所述固定壁上，所述調節部件(2)相對于所述安裝部件(11)能夠沿位移方向位移并且能夠固定在期望的位移位置中，其中所述安裝部件(11)包括裝置，借助該裝置，所述安裝部件(11)嚙合到所述調節部件(2)的直線引導機構(5)中，所述直線引導機構(5)包括彼此相對的、彼此平行的引導面(29)，

2.根據權利要求1所述的鉸鏈部件(1)，其特征在于，所述相對引導面(30)由所述引導元件(16)的兩個彼此平行的縱向壁(24)構成。

3.根據權利要求2所述的鉸鏈部件，其特征在于，所述引導元件(16)包括至少一個能布置在所述縱向壁之間的膨脹元件，借助該膨脹元件，所述縱向壁(24)之間的間距至少在局部區域中是可擴大的。

4.根據權利要求3所述的鉸鏈部件，其特征在于，所述膨脹元件包括膨脹銷或膨脹螺釘(25)，其中，所述膨脹銷或膨脹螺釘(25)優選地能夠通過鉆孔布置在所述縱向壁(24)之間。

5.根據權利要求1至4中任一項所述的鉸鏈部件，其特征在于，所述引導元件(16)被構造成槽形，使得其敞開側被設置為朝向所述固定壁(17)。

6.根據權利要求5所述的鉸鏈部件，其特征在于，所述引導元件(16)包括至少一個中間壁(31)，所述中間壁(31)橫向地、傾斜地或彎曲地在所述縱向壁(24)之間延伸并且包括至少一個槽縫(23)，平面延伸穿過所述槽縫(23)，所述平面平行于所述縱向壁(24)延伸。

7.根據權利要求6所述的鉸鏈部件，其特征在于，所述槽縫(23)從所述連接壁(32)的朝向所述固定壁(17)的端部延伸到所述中間壁(31)的遠離所述固定壁(17)的端部。

8.根據權利要求1至7中任一項所述的鉸鏈部件，其特征在于，所述鉸鏈部件(1)的安裝部件(11)包括至少一個定位凸起(21)，所述定位凸起(21)適用于嚙合到翼扇或框架中。

9.根據權利要求8所述的鉸鏈部件，其特征在于，所述定位凸起(21)被構造成膨脹錨栓式。

10.合頁鉸鏈，具有根據權利要求1至9中任一項所述的鉸鏈部件(1)。

技術總結
一種合頁鉸鏈的鉸鏈部件(1)，所述鉸鏈部件(1)可固定在框架(R)或翼扇(F)的固定壁(17)上，其中所述鉸鏈部件(1)包括安裝部件(11)和調節部件(2)，所述安裝部件(11)能夠固定地安裝在所述固定壁上，所述調節部件(2)相對于所述安裝部件(11)能夠沿位移方向(V)位移并且能夠固定在期望的位移位置中，其中所述安裝部件(11)包括裝置，借助該裝置，所述安裝部件(11)嚙合到所述調節部件(2)的直線引導機構(5)中，所述直線引導機構(5)包括彼此相對的、彼此平行的引導面(29)，其特征在于，所述裝置包括引導元件(16)，所述引導元件(16)具有兩個彼此平行的相對引導面(30)，所述相對引導面(30)彼此之間的間距(A)至少在局部區域中是可擴大的。

技術研發人員：M·克魯爾斯,M·倫策,M·哈恩
受保護的技術使用者：哈恩兩合公司
技術研發日：
技術公布日：2025/4/28
