本技術涉及自行車車架，更具體地說，涉及一種可以固定水杯的碳纖維自行車車架。

背景技術：

1、自行車是一種以人力作為驅動方式的車輛，騎行自行車不但綠色環保，且能夠起到一定的鍛煉效果，因此自行車也是體育競技的一項運動，例如公路自行車賽、山地自行車賽等，一般用于競技的自行車或長途騎行旅游的自行車相較于普通自行車而言，車架更輕因此騎行更為省力，且部分自行車還具有變速機構能夠適用于不同的路況。

2、現有的自行車車架上大多會安裝水杯架，用于固定水杯放置的位置，然而現有的水杯架通常都是之間固定水杯位置，會導致拿取不方便，而且對帶吸管結構杯子固定位置時不便保持位置穩定，在騎行過程中容易出現撒漏問題，造成使用效果不理想。鑒于此，我們提出一種可以固定水杯的碳纖維自行車車架。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種可以固定水杯的碳纖維自行車車架，以解決當前車架上水杯架結構固定，不便于帶吸管水杯使用，在騎行過程中存在撒漏的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種可以固定水杯的碳纖維自行車車架，包括車架主體，所述車架主體的橫梁上一體成型有套筒，所述套筒的內部轉動有第一平衡環，所述第一平衡環的內部轉動安裝有第二平衡環，所述第二平衡環的底部一體成型有杯架；

3、所述套管的內壁上固定設有兩個與車架主體平齊的第一圓塊，所述第一平衡環的外壁上固定設有兩個與第一圓塊結合的第一圓環，所述第一平衡環的內壁上固定設有兩個第二圓塊，且所述第一圓塊與第二圓塊之間呈十字交叉設置，所述第二平衡環的外壁上固定設有兩個與第二圓塊結合的第二圓環。

4、本實用新型通過在車架主體上設置套筒結構可以轉動固定第一平衡環的位置，在第一圓塊設置位置與車架主體平齊的作用下可以在車架主體傾斜時保持第一平衡環位置水平，使得杯架內的水杯可以保持水平狀態，提高了水杯放置的穩定性，便于放置帶吸管水杯，提高了杯架使用的效果。

5、優選地，所述杯架包括底板，所述底板頂部外邊環形陣列設有若干個弧形擋板，且若干個所述弧形擋板兩端分別與底板和第二平衡環之間一體成型，若干個所述弧形擋板相向一側均固定設有彈性夾塊。

6、優選地，所述彈性夾塊包括弧形狀的彈性塊，相向兩個所述彈性塊的側面上開設有防滑條槽，所述彈性塊位于防滑條槽兩端的側面之間貫穿設有擠壓腔，所述彈性塊與弧形擋板相向的一面設置有方向相反的弧形面。

7、優選地，所述底板的板壁貫穿開設有圓孔，所述底板的底部活動安裝有與圓孔貼合的擠壓件。

8、優選地，所述擠壓件包括固定桿，所述固定桿的上端固定設有與圓孔結合的圓板，所述固定桿的桿壁上固定設有兩個平齊的連接板，所述連接板的板壁上開設有連接孔，所述固定桿的下端固定設有按壓板。

9、優選地，所述底板的底部固定設有兩個與連接孔結合的連接桿，所述連接桿的下端固定設有與連接板底部貼合的限位板。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型通過在車架主體上設置套筒結構可以轉動固定第一平衡環的位置，在第一圓塊設置位置與車架主體平齊的作用下可以在車架主體傾斜時保持第一平衡環位置水平，使得杯架內的水杯可以保持水平狀態，提高了水杯放置的穩定性，便于放置帶吸管水杯，提高了杯架使用的效果。

12、2、本實用新型還通過在杯架內壁上設計彈性夾塊可以在水杯放入后擠壓收縮，這樣可以提高不同尺寸水杯放置的穩定性，不易晃動，同時杯架底部上活動設置的擠壓件結構可以方便從杯底將水杯頂出，有益于放置矮水杯后將其取出操作，通過這樣的結構配合可以進一步提高水杯放置的靈活性。

技術特征：

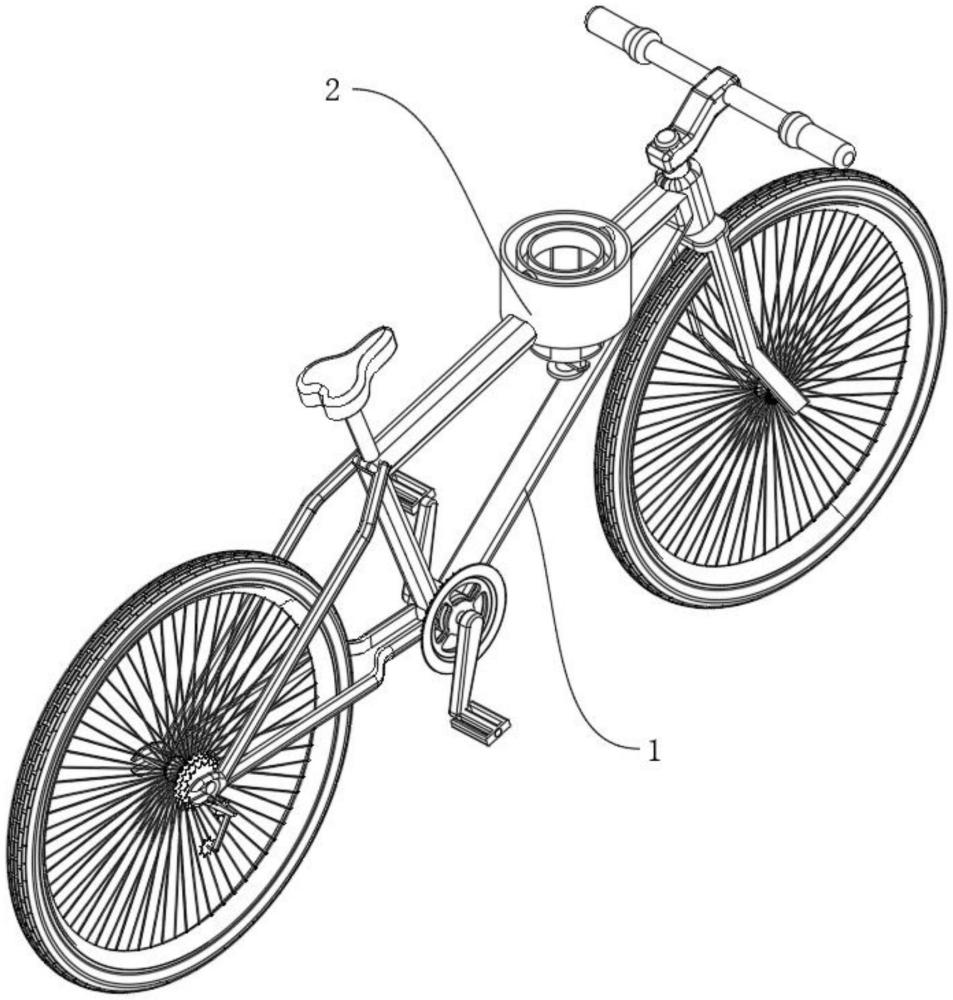

1.一種可以固定水杯的碳纖維自行車車架，其特征在于，包括車架主體(1)，所述車架主體(1)的橫梁上一體成型有套筒(2)，所述套筒(2)的內部轉動有第一平衡環(3)，所述第一平衡環(3)的內部轉動安裝有第二平衡環(4)，所述第二平衡環(4)的底部一體成型有杯架(5)；

2.根據權利要求1所述的可以固定水杯的碳纖維自行車車架，其特征在于，所述杯架(5)包括底板(501)，所述底板(501)頂部外邊環形陣列設有若干個弧形擋板(502)，且若干個所述弧形擋板(502)兩端分別與底板(501)和第二平衡環(4)之間一體成型，若干個所述弧形擋板(502)相向一側均固定設有彈性夾塊(7)。

3.根據權利要求2所述的可以固定水杯的碳纖維自行車車架，其特征在于，所述彈性夾塊(7)包括弧形狀的彈性塊(701)，相向兩個所述彈性塊(701)的側面上開設有防滑條槽(702)，所述彈性塊(701)位于防滑條槽(702)兩端的側面之間貫穿設有擠壓腔(703)，所述彈性塊(701)與弧形擋板(502)相向的一面設置有方向相反的弧形面(704)。

4.根據權利要求2所述的可以固定水杯的碳纖維自行車車架，其特征在于，所述底板(501)的板壁貫穿開設有圓孔(503)，所述底板(501)的底部活動安裝有與圓孔(503)貼合的擠壓件(6)。

5.根據權利要求4所述的可以固定水杯的碳纖維自行車車架，其特征在于，所述擠壓件(6)包括固定桿(601)，所述固定桿(601)的上端固定設有與圓孔(503)結合的圓板(602)，所述固定桿(601)的桿壁上固定設有兩個平齊的連接板(603)，所述連接板(603)的板壁上開設有連接孔(604)，所述固定桿(601)的下端固定設有按壓板(605)。

6.根據權利要求5所述的可以固定水杯的碳纖維自行車車架，其特征在于，所述底板(501)的底部固定設有兩個與連接孔(604)結合的連接桿(504)，所述連接桿(504)的下端固定設有與連接板(603)底部貼合的限位板(505)。

技術總結
本技術公開了一種可以固定水杯的碳纖維自行車車架，涉及自行車車架技術領域，旨在解決當前車架上水杯架結構固定，不便于帶吸管水杯使用，在騎行過程中存在撒漏的技術問題，包括車架主體，所述車架主體的橫梁上一體成型有套筒，所述套筒的內部轉動有第一平衡環，所述第一平衡環的內部轉動安裝有第二平衡環，所述第二平衡環的底部一體成型有杯架，本技術通過在車架主體上設置套筒結構可以轉動固定第一平衡環的位置，在第一圓塊設置位置與車架主體平齊的作用下可以在車架主體傾斜時保持第一平衡環位置水平，使得杯架內的水杯可以保持水平狀態，提高了水杯放置的穩定性。具有水杯位置固定操作靈活，穩定性高的優點。

技術研發人員：黃啟洲,黃小暉,武彬,顏斌,馬炤民
受保護的技術使用者：東莞市明科碳纖維科技有限公司
技術研發日：20240722
技術公布日：2025/4/28
