本申請屬于光伏板安裝，具體涉及一種新型光伏水泥墩運輸車。

背景技術：

1、根據光伏板安裝位置，可以分為地面光伏、屋頂光伏和水上光伏。

2、在屋頂安裝光伏設備時，通常使用光伏水泥墩作為基礎，在光伏水泥墩上安裝支架，在支架上安裝發電的光伏板，光伏水泥墩的作用是在光伏水泥墩重力的作用下，保證支架和光伏板的狀態和位置不會發生變化。

3、由于屋頂面積較大，光伏水泥墩運輸路徑較長，導致人工搬運大重量的光伏水泥墩難度較大。針對上述問題，現有的解決方案為：首先在光伏水泥墩上安裝吊環螺栓，然后通過鋼絲繩連接吊環螺栓和運輸車，最后推動運輸車向前運輸光伏水泥墩。然而，光伏水泥墩通過鋼絲繩掛在運輸車上時，經常會發生晃動，運輸時缺乏穩定性，用戶體驗較差，連接吊環螺栓時耗時較長。

技術實現思路

1、因此，本申請要解決的技術問題在于提供一種新型光伏水泥墩運輸車，通過在車體的前端設置插舌，并在光伏水泥墩的上半部分區域開設軸線與光伏水泥墩的中分面重合的吊裝孔，使得插舌插入光伏水泥墩的吊裝孔內時車體能夠穩定地運送水泥墩至屋頂的預設位置。

2、為了解決上述問題，本申請提供了一種新型光伏水泥墩運輸車，用于運送光伏水泥墩至屋頂的預設位置，所述光伏水泥墩上開設有吊裝孔，所述吊裝孔位于所述光伏水泥墩的上半部分區域，且所述吊裝孔的軸線位于所述光伏水泥墩的中分面上，所述新型光伏水泥墩運輸車包括車體和插舌，所述車體在所述屋頂上可移動，所述插舌設置在所述車體的前端，所述插舌的插接端可方便地插入至所述吊裝孔內，以帶動所述光伏水泥墩移動。

3、可選的，所述車體的工作狀態包括第一狀態和第二狀態，所述車體處于所述第一狀態工作時，所述插舌的插接端的軸線水平設置；所述車體處于所述第二狀態工作時，所述插舌的插接端的軸線傾斜設置。

4、可選的，所述車體包括安裝軸、支撐架和操縱桿，所述安裝軸的兩端可轉動地設置有行走輪，所述支撐架徑向安裝在所述安裝軸的中間位置，所述操縱桿與所述支撐架遠離所述安裝軸相連接，所述操縱桿與所述安裝軸相垂直。

5、可選的，所述車體還包括穩固板，所述穩固板的第一端與所述支撐架相連接，所述穩固板的第二端與所述安裝軸相連接。

6、可選的，所述穩固板至少設置兩個，至少兩個穩固板沿所述安裝軸的軸向方向相對設置在所述支撐架的兩側。

7、可選的，所述支撐架與所述操縱桿相垂直。

8、可選的，所述支撐架遠離所述安裝軸的一端設置有套接管，所述套接管與所述操縱桿同向延伸，所述套接管用于穿過所述操縱桿。

9、可選的，所述車體還包括加固板，所述加固板的第一端與所述套接管相連接，所述加固板的第二端與所述支撐架相連接。

10、可選的，所述加固板至少設置兩個，至少兩個所述加固板沿所述操縱桿的長度方向相對設置于所述支撐架的兩側。

11、可選的，所述操縱桿遠離所述插舌的一端設置有把手，所述把手與所述支撐架的間隔距離大于所述插舌與所述支撐架的間隔距離。

12、有益效果

13、本實用新型的實施例中所提供的新型光伏水泥墩運輸車，通過在車體的前端設置插舌，并在光伏水泥墩的上半部分區域開設軸線與光伏水泥墩的中分面重合的吊裝孔，使得插舌插入光伏水泥墩的吊裝孔內時車體能夠穩定地運送水泥墩至屋頂的預設位置；同時新型光伏水泥墩運輸車具有便捷的光伏水泥墩裝卸功能，可實現單人操作新型光伏水泥墩運輸車，不需要其他人協助，節約人力，節省時間，提高了工作效率。

技術特征：

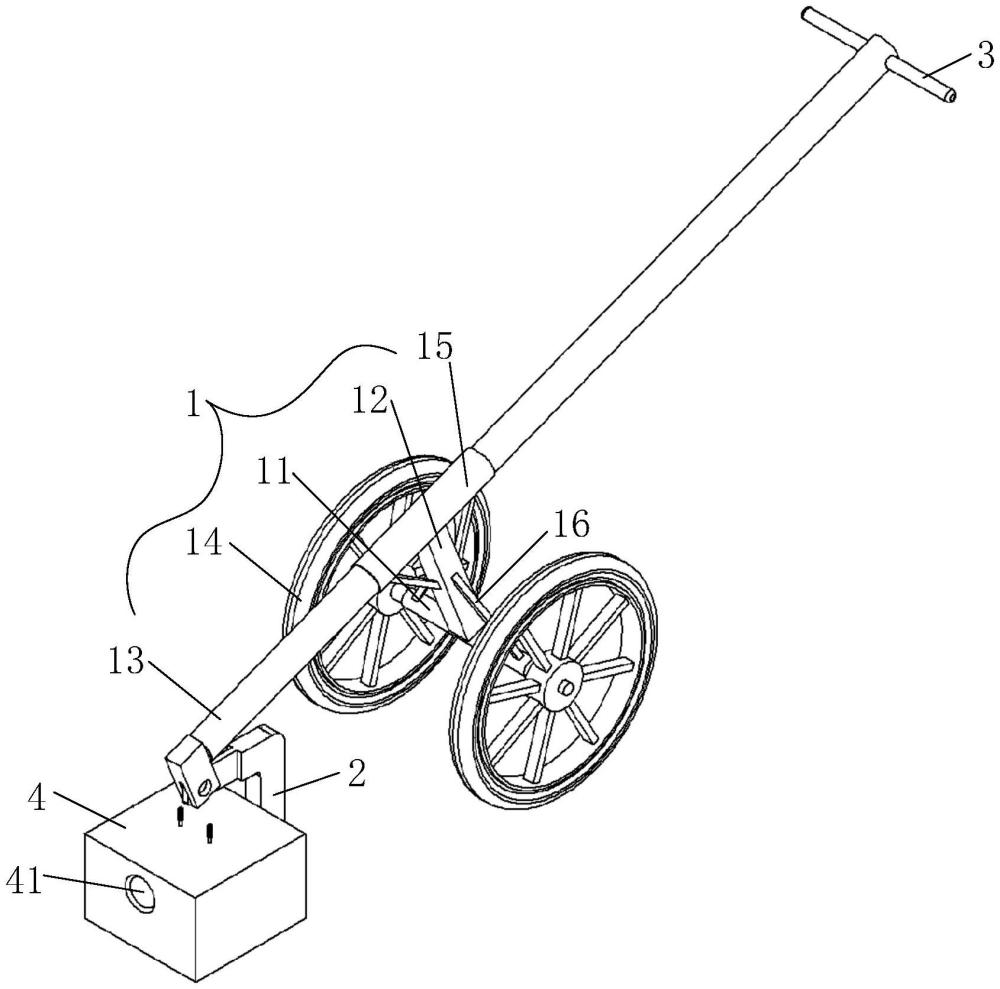

1.一種新型光伏水泥墩運輸車，其特征在于，用于運送光伏水泥墩(4)至屋頂的預設位置，所述光伏水泥墩(4)上開設有吊裝孔(41)，所述吊裝孔(41)位于所述光伏水泥墩(4)的上半部分區域，且所述吊裝孔(41)的軸線位于所述光伏水泥墩(4)的中分面上，所述新型光伏水泥墩運輸車包括車體(1)和插舌(2)，所述車體(1)在所述屋頂上可移動，所述插舌(2)設置在所述車體(1)的前端，所述插舌(2)的插接端可插入至所述吊裝孔(41)內，以帶動所述光伏水泥墩(4)移動。

2.根據權利要求1所述的新型光伏水泥墩運輸車，其特征在于，所述車體(1)的工作狀態包括第一狀態和第二狀態，所述車體(1)處于所述第一狀態工作時，所述插舌(2)的插接端的軸線水平設置；所述車體(1)處于所述第二狀態工作時，所述插舌(2)的插接端的軸線傾斜設置。

3.根據權利要求1所述的新型光伏水泥墩運輸車，其特征在于，所述車體(1)包括安裝軸(11)、支撐架(12)和操縱桿(13)，所述安裝軸(11)的兩端可轉動地設置有行走輪(14)，所述支撐架(12)徑向安裝在所述安裝軸(11)的中間位置，所述操縱桿(13)與所述支撐架(12)遠離所述安裝軸(11)相連接，所述操縱桿(13)與所述安裝軸(11)相垂直。

4.根據權利要求3所述的新型光伏水泥墩運輸車，其特征在于，所述車體(1)還包括穩固板(16)，所述穩固板(16)的第一端與所述支撐架(12)相連接，所述穩固板(16)的第二端與所述安裝軸(11)相連接。

5.根據權利要求4所述的新型光伏水泥墩運輸車，其特征在于，所述穩固板(16)至少設置兩個，至少兩個穩固板(16)沿所述安裝軸(11)的軸向方向相對設置在所述支撐架(12)的兩側。

6.根據權利要求3所述的新型光伏水泥墩運輸車，其特征在于，所述支撐架(12)與所述操縱桿(13)相垂直。

7.根據權利要求3所述的新型光伏水泥墩運輸車，其特征在于，所述支撐架(12)遠離所述安裝軸(11)的一端設置有套接管(15)，所述套接管(15)與所述操縱桿(13)同向延伸，所述套接管(15)用于穿過所述操縱桿(13)。

8.根據權利要求7所述的新型光伏水泥墩運輸車，其特征在于，所述車體(1)還包括加固板(17)，所述加固板(17)的第一端與所述套接管(15)相連接，所述加固板(17)的第二端與所述支撐架(12)相連接。

9.根據權利要求8所述的新型光伏水泥墩運輸車，其特征在于，所述加固板(17)至少設置兩個，至少兩個所述加固板(17)沿所述操縱桿(13)的長度方向相對設置于所述支撐架(12)的兩側。

10.根據權利要求3所述的新型光伏水泥墩運輸車，其特征在于，所述操縱桿(13)遠離所述插舌(2)的一端設置有把手(3)，所述把手(3)與所述支撐架(12)的間隔距離大于所述插舌(2)與所述支撐架(12)的間隔距離。

技術總結
本申請提供了一種新型光伏水泥墩運輸車，用于運送光伏水泥墩至屋頂的預設位置，光伏水泥墩上開設有吊裝孔，吊裝孔位于光伏水泥墩的上半部分區域，且吊裝孔的軸線位于光伏水泥墩的中分面上，新型光伏水泥墩運輸車包括車體和插舌，車體在屋頂上可移動，插舌設置在車體的前端，插舌的插接端可方便地插入至吊裝孔內，以帶動光伏水泥墩移動。通過在車體的前端設置插舌，使得插舌插入光伏水泥墩的吊裝孔內時，推動車體能夠穩定地運送光伏水泥墩至屋頂的預設位置；同時新型光伏水泥墩運輸車具有便捷的光伏水泥墩裝卸功能，可實現單人操作新型光伏水泥墩運輸車，不需要其他人協助，節約人力，節省時間，提高了工作效率。
