本發明涉及醫用器械，尤其涉及一種消毒供應中心用無菌物品轉送裝置。

背景技術：

1、醫院內的消毒供應中心是醫院內各種無菌物品的供應單位，它擔負著醫療器材的清洗、包裝、消毒滅菌和供應工作。目前，部分醫院消毒供應中心和手術室不在一起，不能通過內部污梯、潔梯進行手術器械的運送，通常采用運送小車進行回收和下送。

2、現有的一種消毒供應中心用無菌器械包運送輔助裝置（公告號：cn214966605u）至少有以下弊端：上述專利通過增設提升裝置，驅動電機通過絲杠傳動，控制放置框上下移動，實現器械的取用，將器械在運送過程中封閉放置，避免器械感染病毒；由于以上專利的存放結構為分層設置，使得在取放無菌物品時需要使用人員彎腰對無菌物品進行取放，使用不夠方便。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種消毒供應中心用無菌物品轉送裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種消毒供應中心用無菌物品轉送裝置，包括底板，所述底板的上表面固定安裝有轉送臺，所述轉送臺一側邊的外表面開設有轉動槽，所述轉動槽的內部轉動安裝有轉動架，所述轉送臺的頂端貫穿開設有與轉動槽相連通的頂出槽，所述轉動架的外周圓周方向等距開設有多個矩形開口，每個所述矩形開口的內壁均滑動安裝有托板，所述托板相對兩側的上表面均通過扭力轉軸轉動安裝有密封罩，相對設置的兩個所述密封罩與托板之間可相互合攏為一個密閉空間，所述轉動架與托板之間安裝有舉升機構。

4、作為本發明的進一步方案，所述舉升機構包括開設于轉動架靠近矩形開口處的安裝槽，所述安裝槽的內壁固定安裝有電動伸縮桿，所述電動伸縮桿的伸縮端與托板的外表面固定安裝，所述托板上安裝有限位機構。

5、作為本發明的進一步方案，所述限位機構包括固定安裝于托板遠離轉動架一側外表面的定位氣囊，所述密封罩的內壁固定安裝有柔性棉墊，所述托板與安裝槽之間安裝有對定位氣囊進行打氣的注氣機構。

6、作為本發明的進一步方案，所述注氣機構包括固定安裝于安裝槽內壁的兩根活塞管，所述活塞管遠離托板的一端與定位氣囊之間固定安裝有相互導通的軟管。

7、作為本發明的進一步方案，所述托板靠近安裝槽一側的外表面固定安裝有導桿，所述導桿遠離托板的一端端部固定安裝有活動塞，所述活動塞與活塞管的內壁滑動安裝。

8、作為本發明的進一步方案，所述轉送臺的外表面安裝有驅動轉動架轉動的驅動機構，所述驅動機構包括對稱固定安裝于轉送臺外表面的兩塊固定板，兩塊所述固定板之間轉動安裝有傳動蝸桿，所述轉動架的轉動中心固定安裝有傳動蝸輪，所述傳動蝸桿與傳動蝸輪相嚙合，其中一塊所述固定板的外表面固定安裝有步進電機，所述步進電機的輸出端貫穿固定板的外表面并與傳動蝸桿的轉動中心固定安裝。

9、作為本發明的進一步方案，所述密封罩為透明亞克力材料制成。

10、作為本發明的進一步方案，所述底板的下表面均勻固定安裝有多個鎖止萬向輪，所述底板一端的上表面固定安裝有推把，所述轉送臺靠近其頂端一側的外表面固定安裝有操控面板。

11、本發明的有益效果為：

12、1.通過電動伸縮桿的伸縮端推動托板向上移動，使托板上升至轉送臺頂部，由于兩個密封罩通過扭力轉軸轉動安裝于托板的兩側，在密封罩完全從矩形開口伸出后，相對設置的兩個密封罩將自動向兩側展開，露出托板，以便使用人員對無菌物品進行放置或拿取，通過將托板移動至轉送臺的頂部，不需要使用人員彎腰對無菌物品進行取放，使用更加方便；

13、2.在將無菌物品放置至托板上后，通過電動伸縮桿的伸縮端帶動托板向下移動，兩個密封罩將在頂出槽的阻擋作用下被相對推動，使兩個密封罩合攏對托板上放置的無菌物品進行密封，避免在轉送過程中，外界灰塵細菌等粘附在無菌物品表面，對無菌物品造成污染；

14、3.在托板向下移動的同時將帶動導桿與活動塞同步下移，使活動塞能夠將活塞管內的氣體通過軟管擠入定位氣囊內，使定位氣囊膨脹，并配合密封罩內壁安裝的柔性棉墊將托板上放置的無菌物品進行擠緊，實現對無菌物品的固定限位效果，防止在轉送時無菌物品產生顛簸而造成磕碰損壞。

技術特征：

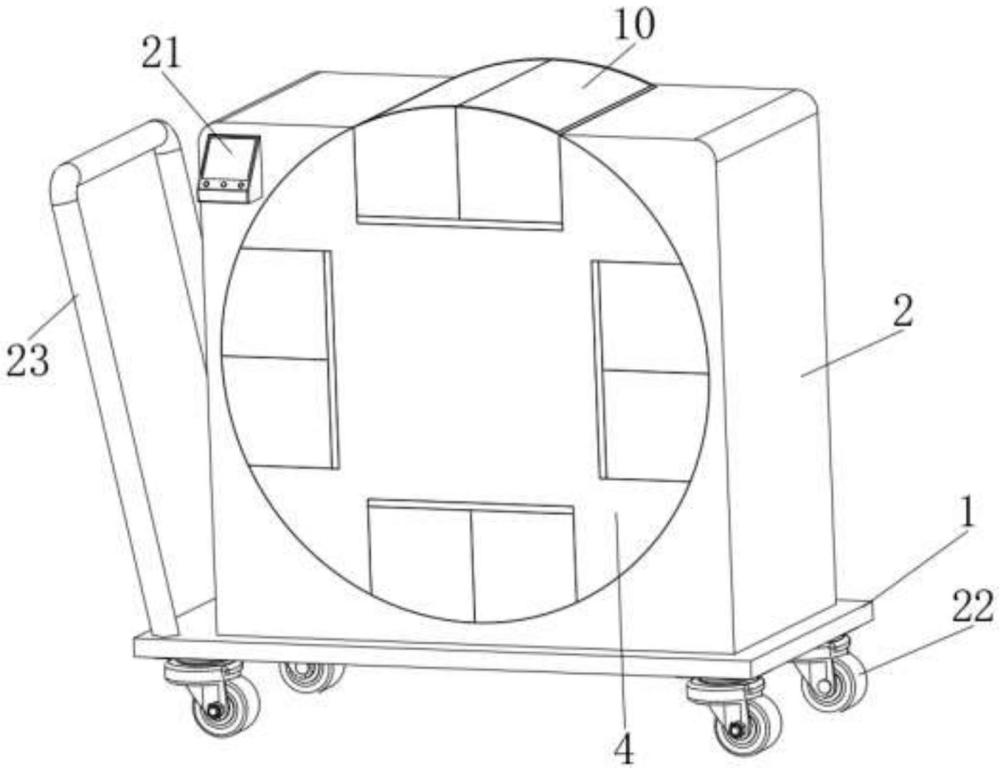

1.一種消毒供應中心用無菌物品轉送裝置，包括底板（1），其特征在于，所述底板（1）的上表面固定安裝有轉送臺（2），所述轉送臺（2）一側邊的外表面開設有轉動槽（3），所述轉動槽（3）的內部轉動安裝有轉動架（4），所述轉送臺（2）的頂端貫穿開設有與轉動槽（3）相連通的頂出槽（16），所述轉動架（4）的外周圓周方向等距開設有多個矩形開口（5），每個所述矩形開口（5）的內壁均滑動安裝有托板（6），所述托板（6）相對兩側的上表面均通過扭力轉軸轉動安裝有密封罩（10），相對設置的兩個所述密封罩（10）與托板（6）之間可相互合攏為一個密閉空間，所述轉動架（4）與托板（6）之間安裝有舉升機構。

2.根據權利要求1所述的一種消毒供應中心用無菌物品轉送裝置，其特征在于，所述舉升機構包括開設于轉動架（4）靠近矩形開口（5）處的安裝槽（8），所述安裝槽（8）的內壁固定安裝有電動伸縮桿（9），所述電動伸縮桿（9）的伸縮端與托板（6）的外表面固定安裝，所述托板（6）上安裝有限位機構。

3.根據權利要求2所述的一種消毒供應中心用無菌物品轉送裝置，其特征在于，所述限位機構包括固定安裝于托板（6）遠離轉動架（4）一側外表面的定位氣囊（7），所述密封罩（10）的內壁固定安裝有柔性棉墊（11），所述托板（6）與安裝槽（8）之間安裝有對定位氣囊（7）進行打氣的注氣機構。

4.根據權利要求3所述的一種消毒供應中心用無菌物品轉送裝置，其特征在于，所述注氣機構包括固定安裝于安裝槽（8）內壁的兩根活塞管（12），所述活塞管（12）遠離托板（6）的一端與定位氣囊（7）之間固定安裝有相互導通的軟管（13）。

5.根據權利要求4所述的一種消毒供應中心用無菌物品轉送裝置，其特征在于，所述托板（6）靠近安裝槽（8）一側的外表面固定安裝有導桿（14），所述導桿（14）遠離托板（6）的一端端部固定安裝有活動塞（15），所述活動塞（15）與活塞管（12）的內壁滑動安裝。

6.根據權利要求1所述的一種消毒供應中心用無菌物品轉送裝置，其特征在于，所述轉送臺（2）的外表面安裝有驅動轉動架（4）轉動的驅動機構，所述驅動機構包括對稱固定安裝于轉送臺（2）外表面的兩塊固定板（17），兩塊所述固定板（17）之間轉動安裝有傳動蝸桿（18），所述轉動架（4）的轉動中心固定安裝有傳動蝸輪（19），所述傳動蝸桿（18）與傳動蝸輪（19）相嚙合，其中一塊所述固定板（17）的外表面固定安裝有步進電機（20），所述步進電機（20）的輸出端貫穿固定板（17）的外表面并與傳動蝸桿（18）的轉動中心固定安裝。

7.根據權利要求1所述的一種消毒供應中心用無菌物品轉送裝置，其特征在于，所述密封罩（10）為透明亞克力材料制成。

8.根據權利要求1所述的一種消毒供應中心用無菌物品轉送裝置，其特征在于，所述底板（1）的下表面均勻固定安裝有多個鎖止萬向輪（22），所述底板（1）一端的上表面固定安裝有推把（23），所述轉送臺（2）靠近其頂端一側的外表面固定安裝有操控面板（21）。

技術總結
本發明涉及醫用器械技術領域，公開了一種消毒供應中心用無菌物品轉送裝置，包括底板，所述底板的上表面固定安裝有轉送臺，所述轉送臺一側邊的外表面開設有轉動槽，所述轉動槽的內部轉動安裝有轉動架，所述轉送臺的頂端貫穿開設有與轉動槽相連通的頂出槽，所述轉動架的外周圓周方向等距開設有多個矩形開口，每個所述矩形開口的內壁均滑動安裝有托板，所述托板相對兩側的上表面均通過扭力轉軸轉動安裝有密封罩，相對設置的兩個所述密封罩與托板之間可相互合攏為一個密閉空間，所述轉動架與托板之間安裝有舉升機構。本發明通過將托板移動至轉送臺的頂部，不需要使用人員彎腰對無菌物品進行取放，使用更加方便。

技術研發人員：劉海燕,黃莉,王會玲
受保護的技術使用者：南京市棲霞區醫院
