本技術涉及一種救助艇底部支撐架，尤其涉及一種升降式救助艇底部支撐架。

背景技術：

1、目前，救助艇底部支撐架包括支撐塊和轉動擺臂，支撐塊固定在轉動擺臂的一端，救助艇底部支撐架通過轉動擺臂的另一端設置在母船吊裝救生艇的艇架上，當救生艇被吊起到艇架上后，需要通過人工轉動救助艇底部支撐架的轉動擺臂，使支撐塊支撐在救助艇底部，從而使救生艇固定住，當需要吊放救生艇時，如要人工去轉動救助艇底部支撐架的轉動擺臂，使支撐塊從救助艇底部移開；由于救助艇底部支撐架比較笨重，所以吊起和吊放救生艇時都比較費時費力，同時也容易對工作人員的安全產生影響。

技術實現思路

1、針對以上缺點，本實用新型的目的在于提供一種升降式救助艇底部支撐架，其不需要人工手動操作，從而不會對工作人員的安全產生影響。

2、本實用新型的技術內容為，一種升降式救助艇底部支撐架，其特征為它包括支撐塊、滑筒、固定筒和油缸；油缸設置在固定筒中；滑筒設置在固定筒內，滑筒一端與油缸固定連接，滑筒另一端伸出固定筒與支撐塊固定連接。

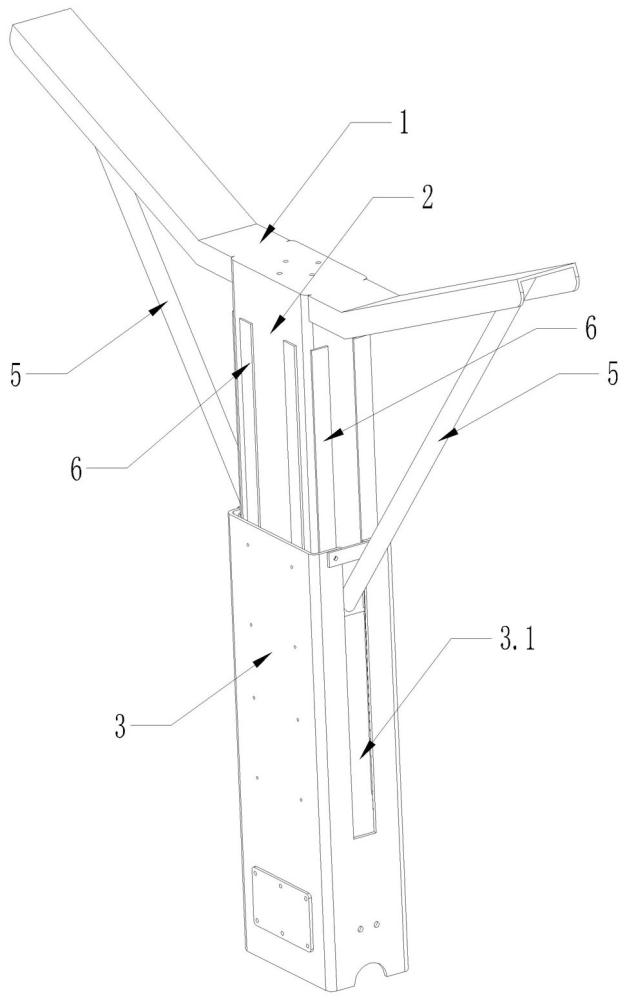

3、為使支撐塊更好的支撐在救助艇底部，本實用新型還包括側支撐桿，支撐塊為v形，滑筒和固定筒為矩形筒，在支撐塊的兩側與滑筒之間分別設有一側支撐桿；在固定筒兩側設有與側支撐桿對應的滑槽。

4、為使滑筒能在固定筒中良好的滑動，本實用新型還包括滑板條，若干滑板條兩兩對應設置在滑筒外壁和固定筒內壁上。

5、本實用新型與現有技術相比所具有的優點為：本實用新型通過油缸來推出和收回支撐塊，從而不需要人工手動操作，由此不會對工作人員的安全產生影響。

技術特征：

1.一種升降式救助艇底部支撐架，其特征為它包括支撐塊、滑筒、固定筒和油缸；油缸設置在固定筒中；滑筒設置在固定筒內，滑筒一端與油缸固定連接，滑筒另一端伸出固定筒與支撐塊固定連接。

2.根據權利要求1所述的一種升降式救助艇底部支撐架，其特征為它還包括側支撐桿，支撐塊為v形，滑筒和固定筒為矩形筒，在支撐塊的兩側與滑筒之間分別設有一側支撐桿；在固定筒兩側設有與側支撐桿對應的滑槽。

3.根據權利要求1所述的一種升降式救助艇底部支撐架，其特征為它還包括滑板條，若干滑板條兩兩對應設置在滑筒外壁和固定筒內壁上。

技術總結
本技術涉及一種升降式救助艇底部支撐架，其特征為它包括支撐塊、滑筒、固定筒和油缸；油缸設置在固定筒中；滑筒設置在固定筒內，滑筒一端與油缸固定連接，滑筒另一端伸出固定筒與支撐塊固定連接。本技術具有的優點是不需要人工手動操作，省時省力，并且不會對工作人員的安全產生影響。

技術研發人員：張海榮,黃晶,黃海良
受保護的技術使用者：江蘇佼燕船舶設備有限公司
技術研發日：20240327
技術公布日：2025/4/28
