本技術涉及船用茶幾，具體是一種固定式茶幾。

背景技術：

1、茶幾是放置茶具等用的家具，?一般分方形、矩形兩種，比桌子小，高度與扶手椅的扶手相當。通常情況下是兩把椅子中間夾一茶幾，用以放杯盤茶具，故名茶幾。一般來講，茶幾較矮小，有的還做成兩層式，與香幾比較容易區別。由于船上空間比較小，空間不能靈活利用，航行時風浪大時，現有的茶幾上，礦泉水瓶或水杯容易晃動，茶幾上的物品也容易掉落。

2、現有技術中申請號為201720915776.5的一種船用折疊茶幾，包括茶幾臺面和茶幾腿，所述茶幾臺面由鋁蜂窩防火板制成，茶幾腿下端設置有用于安裝在船板上的固定構件，該實用新型不僅防火輕型，通過折疊來實現占用空間小，通過杯架來解決礦泉水瓶和水杯的固定問題，結構簡單，裝配方便。但是，不便于將茶幾臺固定在船體墻壁一側，固定穩定性較差，使用的靈活性較一般。

技術實現思路

1、本實用新型的目的在于提供一種固定式茶幾，以解決現有技術中不便于將茶幾臺固定在船體墻壁一側，固定穩定性較差，使用的靈活性較一般的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種固定式茶幾，包括茶幾臺和固定板，所述茶幾臺一端安裝有定位座，所述固定板一側通過支撐板設有連接支座，所述定位座兩端通過連接軸與連接支座中部旋轉連接，所述定位座兩側設有定位桿，且定位桿滑動貫穿連接支座內部的限位滑孔并通過限位螺母進行限位固定，所述茶幾臺一側開設有儲物槽，且儲物槽內底壁設有多個排水孔，所述排水孔與茶幾臺背側的儲水盒連通。

3、進一步的，所述固定板兩端內部開設有固定孔，且固定板通過固定孔和螺栓固定在船體墻壁一側。

4、進一步的，所述限位滑孔設置成弧形孔，且限位滑孔在連接支座內部呈中心對稱設有兩個。

5、進一步的，所述定位桿與定位座兩端垂直設置，且定位桿平行設有兩組。

6、進一步的，所述儲水盒底部一側設有排水口，且排水口上設有排水閥。

7、進一步的，所述儲水盒固定設置在茶幾臺下側，且儲水盒外側設有裝飾層。

8、進一步的，所述儲物槽設置成矩形槽，且多個排水孔呈矩形陣列分布。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型通過茶幾臺一端設有的定位座和定位桿，定位座兩端通過連接軸和定位桿與固定板一側的連接支座中部旋轉連接，且定位桿滑動貫穿連接支座內部的限位滑孔并通過限位螺母進行限位固定，使得便于將茶幾臺固定在船體墻壁一側，固定穩定性較高，而且茶幾臺不用時可九十度翻轉折疊船體墻壁一側，提高了使用的靈活性。

11、本實用新型通過茶幾臺一側開設有儲物槽，且儲物槽內底壁設有多個排水孔，排水孔與茶幾臺背側的儲水盒連通，使得通過利用排水孔和儲水盒便于對儲物槽掉落的水體進行收集處理，防止水體直接流入船體上，提高茶幾使用的安全性。

12、本實用新型通過限位滑孔設置成弧形孔，且限位滑孔在連接支座內部呈中心對稱設有兩個，定位桿與定位座兩端垂直設置，且定位桿平行設有兩組，使得能夠對定位座通過連接軸旋轉調節時進行滑動導向處理，從而便于對旋轉調節后的茶幾臺兩端進行鎖定處理，便于提高茶幾臺與固定板連接固定的穩定性。

技術特征：

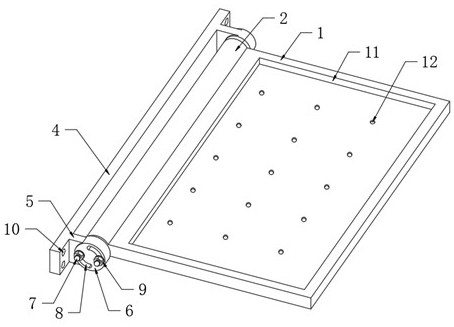

1.一種固定式茶幾，包括茶幾臺（1）和固定板（4），其特征在于：所述茶幾臺（1）一端安裝有定位座（2），所述固定板（4）一側通過支撐板（5）設有連接支座（6），所述定位座（2）兩端通過連接軸（3）與連接支座（6）中部旋轉連接，所述定位座（2）兩側設有定位桿（7），且定位桿（7）滑動貫穿連接支座（6）內部的限位滑孔（8）并通過限位螺母（9）進行限位固定，所述茶幾臺（1）一側開設有儲物槽（11），且儲物槽（11）內底壁設有多個排水孔（12），所述排水孔（12）與茶幾臺（1）背側的儲水盒（13）連通。

2.根據權利要求1所述的一種固定式茶幾，其特征在于：所述固定板（4）兩端內部開設有固定孔（10），且固定板（4）通過固定孔（10）和螺栓固定在船體墻壁一側。

3.根據權利要求1所述的一種固定式茶幾，其特征在于：所述限位滑孔（8）設置成弧形孔，且限位滑孔（8）在連接支座（6）內部呈中心對稱設有兩個。

4.根據權利要求1所述的一種固定式茶幾，其特征在于：所述定位桿（7）與定位座（2）兩端垂直設置，且定位桿（7）平行設有兩組。

5.根據權利要求1所述的一種固定式茶幾，其特征在于：所述儲水盒（13）底部一側設有排水口（14），且排水口（14）上設有排水閥（15）。

6.根據權利要求1所述的一種固定式茶幾，其特征在于：所述儲水盒（13）固定設置在茶幾臺（1）下側，且儲水盒（13）外側設有裝飾層（16）。

7.根據權利要求1所述的一種固定式茶幾，其特征在于：所述儲物槽（11）設置成矩形槽，且多個排水孔（12）呈矩形陣列分布。

技術總結
本技術公開了一種固定式茶幾，包括茶幾臺和固定板，茶幾臺一端安裝有定位座，固定板一側通過支撐板設有連接支座，定位座兩端通過連接軸與連接支座中部旋轉連接，定位座兩側設有定位桿，且定位桿滑動貫穿連接支座內部的限位滑孔并通過限位螺母進行限位固定，茶幾臺一側開設有儲物槽，本技術通過茶幾臺一端設有的定位座和定位桿，定位座兩端通過連接軸和定位桿與固定板一側的連接支座中部旋轉連接，且定位桿滑動貫穿連接支座內部的限位滑孔并通過限位螺母進行限位固定，使得便于將茶幾臺固定在船體墻壁一側，固定穩定性較高，而且茶幾臺不用時可九十度翻轉折疊船體墻壁一側，提高了使用的靈活性。

技術研發人員：朱紅彬
受保護的技術使用者：上海泓舫船舶工程有限公司
技術研發日：20240428
技術公布日：2025/4/28
