本技術涉及游樂設施，特別涉及一種水上卡丁船的船底輔助導流結構。

背景技術：

1、游樂設施是指用于經營目的，在封閉的區域內運行，承載游客游樂的載體，而摩托艇即是一種常見的水上游玩的游樂設施；

2、卡丁船屬于摩托艇的一種，在現有的摩托艇中，其底部導流結構一般只有與船底一體成型的流線型結構，以及通過螺栓固定或焊接安裝在船體尾部的導流尾翼，在實際的應用中，其導流的效果較為一般，因此摩托艇的性能也會受到底部水流的影響，且通過螺栓固定的尾翼非常容易出現松動的情況，這樣不僅起不到對應的導流作用，還會對水流的流動造成逆影響，而焊接安裝的尾翼結構在出現損壞時，維修的難度較大。

技術實現思路

1、本實用新型的目的在于克服現有技術中摩托艇底部導流結構一般只有與船底一體成型的流線型結構，以及通過螺栓固定或焊接安裝在船體尾部的導流尾翼，在實際的應用中，其導流的效果較為一般，因此摩托艇的性能也會受到底部水流的影響，且通過螺栓固定的尾翼非常容易出現松動的情況，這樣不僅起不到對應的導流作用，還會對水流的流動造成逆影響，而焊接安裝的尾翼結構在出現損壞時，維修的難度較大的缺陷，提供一種水上卡丁船的船底輔助導流結構，通過在船體的底部安裝導流翼板和導流輻條，在導流翼板和導流輻條的導流作用下，船體性能發揮更好，穩定性也更高，并且導流翼板位于船體的尾部，通過卡接的方式安裝相對于螺栓固定而言，固定和拆卸方便，并且在導流時不易出現松動的情況，提升了其使用壽命。

2、為實現上述目的，本實用新型采取的技術方案為：

3、本實用新型公開了一種水上卡丁船的船底輔助導流結構，其應用于水上卡丁船的底面，用于輔助船底的導流，提升卡丁船的穩定，包括設置于船體底部的導流輻條和設置于船體尾部的導流翼板，所述導流輻條沿所述船體的長度方向設置，所述導流翼板沿所述船體的長度方向可拆卸安裝，所述船體的底部位于所述導流翼板的位置設有安裝部，所述安裝部上具有一長條狀結構的通口，所述導流翼板的側面沿長度方向焊接安裝有插板，所述插板通過所述通口插合在所述安裝部?jī)?nèi)，并通過鎖板固定，這樣的結構設置使得船體在移動的過程中，通過導流翼板和導流輻條的導流作用，船體移動更穩定，并且導流翼板位于船體的尾部，通過卡接的方式安裝相對于螺栓固定而言，固定和拆卸方便，并且在導流時不易出現松動的情況，提升了其使用壽命。

4、作為優選的，所述插板的開設有至少兩個插口，所述鎖板的底部設有與插口對應的卡合件，當導流翼板安裝時，卡合件插入到插板上開設的插口內，即實現通過鎖板對導流翼板的固定，這種卡合形式的鎖緊方式相對于螺栓固定而言，固定效果更好。

5、作為優選的，所述安裝部的底部設有容納鎖板的鎖口，所述鎖口長度與所述鎖板長度一直，并且當所述鎖板卡合到所述鎖口內部時，鎖板的底部與船體的底部齊平，這樣的結構設置使得鎖板結構不會影響到船體底部的整體結構，因此不會影響船體的穩定。

6、作為優選的，所述鎖板的兩端外側開設有裝配槽，所述裝配槽內通過彈性部件活動安裝有彈銷，所述彈銷的底部安裝有推板，所述鎖口的內壁設有能夠與所述彈銷適配的銷孔，當所述鎖板安裝在鎖口內部時，所述彈銷端部插入到銷孔內，實現鎖板的固定，當需要拆卸鎖板時，只需要通過滑動推板，使其帶動彈銷的一端退出銷孔內，即可將鎖板從鎖口中取下，從而可實現對導流翼板的拆卸。

7、作為優選的，所述裝配槽的內部沿長度方向開設有限位槽，所述彈銷的側面位置設有與所述限位槽滑動卡合的限位凸板，這樣的結構設置使得在限位凸板與限位槽的限位作用下，彈銷的移動更穩。

8、作為優選的，所述導流輻條的截面呈三角形，所述導流輻條共設置有兩組，每組均設有多個，兩組所述導流輻條關于所述船體的豎直中線呈鏡像對稱，所述導流輻條的采用沿水流方向，由后向前逐漸窄縮的流線型結構，這樣的結構設置使得導流輻條的整體導流效果更好，從而給進一步地提升船體的穩定。

9、與現有技術相比，本實用新型具有如下有益效果：

10、本實用新型通過在船體的底部安裝導流翼板和導流輻條，在導流翼板和導流輻條的導流作用下，船體性能發揮更好，穩定性也更高，并且導流翼板位于船體的尾部，通過卡接的方式安裝相對于螺栓固定而言，固定和拆卸方便，并且在導流時不易出現松動的情況，提升了其使用壽命；

11、通過對導流翼板結構以及對其安裝結構的設計，使得導流翼板摒棄了傳統的螺栓固定方式，實現了卡接的安裝方式，使其穩定性大大提升，同時導流翼板的安裝結構不會影響到船體本體的線條結構，從而不會對船體的穩定造成影響。

技術特征：

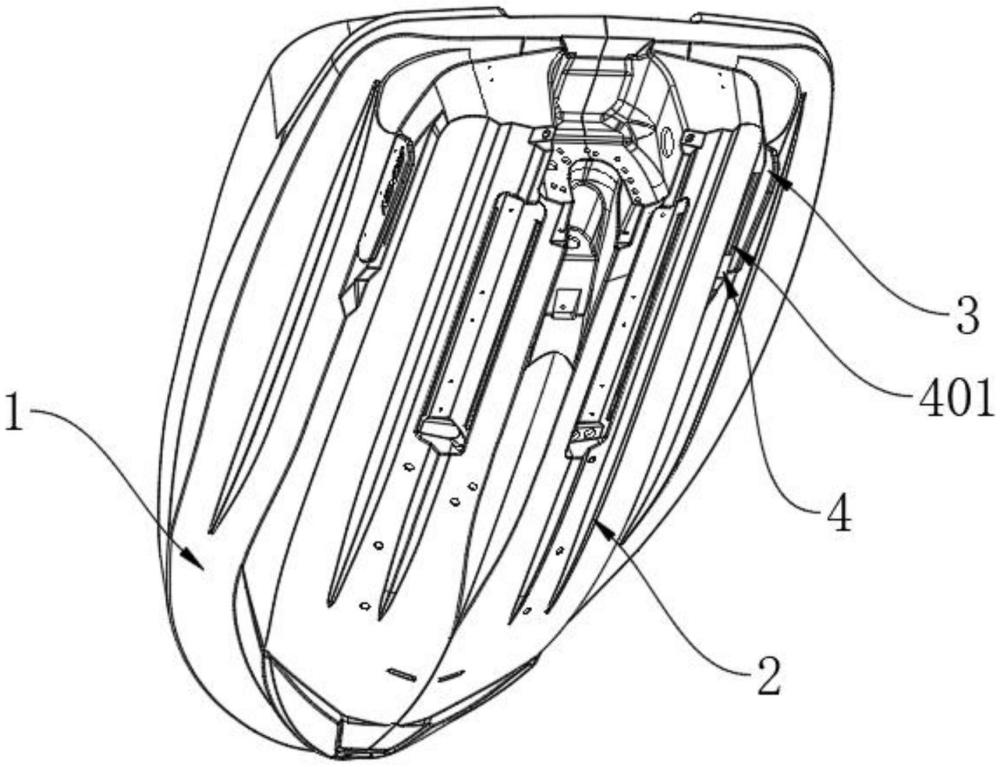

1.一種水上卡丁船的船底輔助導流結構，其應用于水上卡丁船的底面，用于輔助船底的導流，其特征在于：包括設置于船體(1)底部的導流輻條(2)和設置于船體(1)尾部的導流翼板(3)，所述導流輻條(2)沿所述船體(1)的長度方向設置，所述導流翼板(3)沿所述船體(1)的長度方向可拆卸安裝；

2.根據權利要求1所述的一種水上卡丁船的船底輔助導流結構，其特征在于：所述插板(301)的開設有至少兩個插口(302)，所述鎖板(5)的底部設有與插口(302)對應的卡合件(501)，當導流翼板(3)安裝時，卡合件(501)插入到插板(301)上開設的插口(302)內。

3.根據權利要求1所述的一種水上卡丁船的船底輔助導流結構，其特征在于：所述安裝部(4)的底部設有容納鎖板(5)的鎖口(401)，所述鎖口(401)長度與所述鎖板(5)長度一直，并且當所述鎖板(5)卡合到所述鎖口(401)內部時，鎖板(5)的底部與船體(1)的底部齊平。

4.根據權利要求3所述的一種水上卡丁船的船底輔助導流結構，其特征在于：所述鎖板(5)的兩端外側開設有裝配槽(503)，所述裝配槽(503)內通過彈性部件(506)活動安裝有彈銷(502)，所述彈銷(502)的底部安裝有推板(504)，所述鎖口(401)的內壁設有能夠與所述彈銷(502)適配的銷孔，當所述鎖板(5)安裝在鎖口(401)內部時，所述彈銷(502)端部插入到銷孔內。

5.根據權利要求4所述的一種水上卡丁船的船底輔助導流結構，其特征在于：所述裝配槽(503)的內部沿長度方向開設有限位槽(505)，所述彈銷(502)的側面位置設有與所述限位槽(505)滑動卡合的限位凸板(507)。

6.根據權利要求1所述的一種水上卡丁船的船底輔助導流結構，其特征在于：所述導流輻條(2)的截面呈三角形，所述導流輻條(2)共設置有兩組，每組均設有多個，兩組所述導流輻條(2)關于所述船體(1)的豎直中線呈鏡像對稱，所述導流輻條(2)的采用沿水流方向，由后向前逐漸窄縮的流線型結構。

技術總結
本技術公開了一種水上卡丁船的船底輔助導流結構，包括設置于船體底部的導流輻條和設置于船體尾部的導流翼板，導流輻條沿船體的長度方向設置，導流翼板沿船體的長度方向可拆卸安裝，船體的底部位于導流翼板的位置設有安裝部，安裝部上具有一長條狀結構的通口，導流翼板的側面沿長度方向焊接安裝有插板，插板通過通口插合在安裝部?jī)?nèi)，并通過鎖板固定。本技術適用于水上卡丁船的底面，使得船體在移動的過程中，通過導流翼板和導流輻條的導流作用，船體移動更穩定，并且導流翼板位于船體的尾部，通過卡接的方式安裝相對于螺栓固定而言，固定和拆卸方便，并且在導流時不易出現松動的情況，提升了其使用壽命。

技術研發人員：魏石
受保護的技術使用者：久拓體育文化發展（上海）有限公司
技術研發日：20240809
技術公布日：2025/4/28
