本發明屬于呼吸器，特別涉及雙閉路循環呼吸器。

背景技術：

1、水下呼吸器是一種用于在水下環境中為潛水員提供呼吸氣體的設備，廣泛應用于潛水運動、水下勘探、海洋科學研究、軍事潛水以及水下救援等領域，目前常見的水下呼吸器通常為單閉路循環呼吸器，它能夠讓潛水者在水下呼吸時循環利用呼出的氣體，潛水者呼出的氣體，在經過呼吸器內部的過濾和凈化后，會去除其中的二氧化碳和其他有害物質，同時補充必要的氧氣，再次供給潛水者呼吸。

2、目前的單閉路循環呼吸器主要由氣罐、呼吸調節器、凈化裝置和氧氣補充裝置組成，氣罐用于儲存初始的氧氣和惰性氣體混合物，這些氣體在潛水過程中會被循環利用；呼吸調節器用于確保潛水者在呼吸過程中能夠順暢地獲取凈化后的氣體；凈化裝置用于吸收呼出氣體中的二氧化碳。當含二氧化碳的呼出氣體經過凈化裝置時，二氧化碳會發生化學反應并被清除，在凈化過程中，系統會檢測氧分壓(空氣中所含氧分子產生的壓力)。若氧分壓低于正常值，氧氣補充裝置會自動或手動加充氧氣，確保供給潛水者的氣體中氧氣含量保持在安全水平，通過循環利用和凈化呼出的氣體，為潛水者提供了一種安全、有效的水下呼吸方式。

3、然而，由于現有的單閉路循環呼吸器在水下工作時，需要另外攜帶大量的備用逃生氣體以備不時之需，攜帶大量的備用逃生氣體增加了潛水員水下工作強度，產生更多的二氧化碳，增加了潛水風險，因此我們需要提出雙閉路循環呼吸器來解決上述存在的問題，使其能夠在氧分壓低了時會自動或手動補充稀釋氣體，減少攜帶氣瓶的數量，減輕潛水員水下工作的強度。

技術實現思路

1、針對上述問題，本發明提供了雙閉路循環呼吸器，能夠減少攜帶氣瓶的數量，減輕潛水員水下工作的強度，包括帶有一鍵切換呼吸回路功能的咬嘴、內部結構呈相同設置的a機器和b機器以及自帶單向閥功能的供氣模塊，所述a機器與b機器之間通過連接機構連接，所述a機器與b機器的上端均通過用于呼氣和吸氣的軟管組件與咬嘴連通，所述供氣模塊分別與a機器和b機器連通；

2、所述a機器和b機器用于提供純氧氣體和稀釋氣體并且能夠對潛水人員呼出的二氧化碳進行循環處理；

3、所述供氣模塊設置為純氧集成式供氣模塊和稀釋氣集成式供氣模塊，所述純氧集成式供氣模塊實現一鍵切換純氧氣體從a機器到b機器的流通通路，切換閥門同時作為截止閥，防止a機器與b機器之間氣體流竄；所述稀釋氣集成式供氣模塊用于在氧分壓數值高時給a機器和b機器補入大量稀釋氣體。

4、進一步的，所述a機器和b機器均包括氣瓶、碳纖維外殼以及位于碳纖維外殼內的機器主體，所述氣瓶的下端通過一級減壓器與供氣模塊的下端連通，所述氣瓶與供氣模塊連通的管路上設置有開關閥門，所述供氣模塊的上端與機器主體連通，所述碳纖維外殼的下端安裝有底座，所述連接機構位于兩個碳纖維外殼上，所述碳纖維外殼的一側設置有潛水電腦表，所述潛水電腦表通過防水線與機器主體連接。

5、進一步的，所述機器主體包括一體式機頭、固定套環和一體式呼吸氣袋，所述一體式機頭安裝在碳纖維外殼的上端，所述一體式呼吸氣袋通過固定套環與一體式機頭連接，且所述一體式呼吸氣袋位于碳纖維外殼的內部，所述一體式呼吸氣袋的下端設置有排氣閥，所述軟管組件的一端與一體式機頭連接。

6、進一步的，所述機器主體還包括位于一體式呼吸氣袋內部的二氧化碳吸附劑罐，所述二氧化碳吸附劑罐的下端設置有導流碗蓋，所述二氧化碳吸附劑罐的上端與一體式機頭連接，所述導流碗蓋位于二氧化碳吸附劑罐的下端。

7、進一步的，所述機器主體還包括位于二氧化碳吸附劑罐內部的螺桿，所述螺桿的上端通過第一螺母與一體式機頭連接，所述二氧化碳吸附劑罐的上端設置有進氣過濾蓋板，所述二氧化碳吸附劑罐的下端設置有出氣過濾蓋板，且所述進氣過濾蓋板和出氣過濾蓋板均套接在螺桿的兩端。

8、進一步的，所述一體式機頭的內部設置有補氣閥和氧探頭蓋，所述氧探頭蓋上開設有三個具有內螺紋段的第一孔洞，三個所述第一孔洞內螺紋連接有氧探頭，且所述氧探頭與氧探頭蓋連接處設置有防水密封圈，所述一體式機頭上螺紋連接有氣體止回閥。

9、進一步的，所述軟管組件包括第一吸氣軟管、第二吸氣軟管、第一呼氣軟管和第二呼氣軟管，所述第一吸氣軟管和第一呼氣軟管的一端均連接在咬嘴的一側，所述第一吸氣軟管和第一呼氣軟管的另一端均與a機器連通，所述第二吸氣軟管和第二呼氣軟管的一端均連接在咬嘴的另一側，且所述第二呼氣軟管和第二呼氣軟管的另一端均與b機器連通。

10、進一步的，所述咬嘴上設置有用于切換a機器工作模式或b機器工作模式的旋鈕配件，通過旋轉旋鈕配件能夠切換咬嘴與a機器連通或b機器連通的氣體通路，當咬嘴與a機器的氣體通路打開時，為a機器工作模式。

11、進一步的，所述純氧集成式供氣模塊包括第一模塊主殼以及位于第一模塊主殼內部的切換桿，所述第一模塊主殼的外壁設置有切換旋鈕，所述第一模塊主殼的相對兩側分別設置有第一氣體添加閥和序列式針閥，所述第一模塊主殼的下端通過第一進氣中壓管與一級減壓器連通，所述第一模塊主殼的上端通過兩個第一出氣中壓管分別與a機器和b機器的一體式機頭的內部連通，且所述第一出氣中壓管與一體式機頭的連接處以及第一進氣中壓管與第一模塊主殼連接處也設置有氣體止回閥。

12、進一步的，所述稀釋氣集成式供氣模塊包括第二模塊主殼，所述第二模塊主殼的上端通過第二出氣中壓管分別與a機器和b機器的內部連通，所述第二模塊主殼的相對兩側分別設置有第二氣體添加閥和氣源接頭，所述第二模塊主殼的下端通過第二進氣中壓管與另一個一級減壓器連通，所述第二出氣中壓管與第二模塊主殼的連接處以及第二進氣中壓管與第二模塊主殼連接處也設置有氣體止回閥。

13、進一步的，所述咬嘴與第一呼氣軟管和第二呼氣軟管的連接處均設置有呼氣單向閥，所述咬嘴與第一吸氣軟管和第二吸氣軟管的連接處均設置有吸氣單向閥。

14、本發明的有益效果是：

15、1、本發明通過供氣模塊、軟管組件、咬嘴和連接機構的配合，將a機器與b機器進行聯動，雙機聯動可極大增加水下工作時長，同時提供雙重保障，即一臺機器進水或故障時可迅速切換至另一臺機器工作；對比單機器潛水，還可減少攜帶氣瓶的數量，減輕潛水員水下工作的強度。

16、2、本發明通過自帶單向閥功能的供氣模塊的設置，可防止氣體或水回流，如遇a機器不工作或a機器進水時，此時切換到b機器工作模式，模塊的氣體止回設計可防止殘留在a機器內部的氣體或水通過第一出氣中壓管回流進模塊內，防止串氣或二次進水。

17、本發明的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點可通過在說明書、權利要求書以及附圖中所指出的結構來實現和獲得。

技術特征：

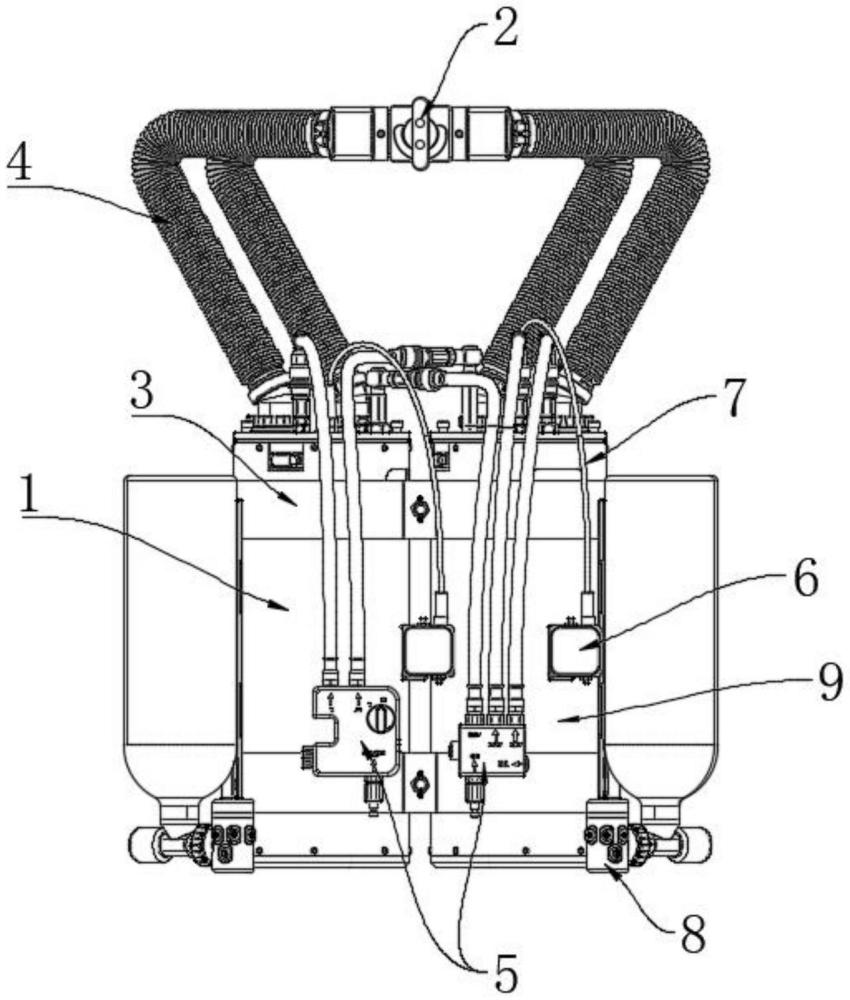

1.雙閉路循環呼吸器，其特征在于：包括帶有一鍵切換呼吸回路功能的咬嘴(2)、內部結構呈相同設置的a機器(1)和b機器(9)以及自帶單向閥功能的供氣模塊(5)，所述a機器(1)與b機器(9)之間通過連接機構(3)連接，所述a機器(1)與b機器(9)的上端均通過用于呼氣和吸氣的軟管組件(4)與咬嘴(2)連通，所述供氣模塊(5)分別與a機器(1)和b機器(9)連通；

2.根據權利要求1所述的雙閉路循環呼吸器，其特征在于：所述a機器(1)和b機器(9)均包括氣瓶(101)、碳纖維外殼(102)以及位于碳纖維外殼(102)內的機器主體，所述氣瓶(101)的下端通過一級減壓器(8)與供氣模塊(5)的下端連通，所述氣瓶(101)與供氣模塊(5)連通的管路上設置有開關閥門，所述供氣模塊(5)的上端與機器主體連通，所述碳纖維外殼(102)的下端安裝有底座(103)，所述連接機構(3)位于兩個碳纖維外殼(102)上，所述碳纖維外殼(102)的一側設置有潛水電腦表(6)，所述潛水電腦表(6)通過防水線(7)與機器主體連接。

3.根據權利要求2所述的雙閉路循環呼吸器，其特征在于：所述機器主體包括一體式機頭(111)、固定套環和一體式呼吸氣袋(112)，所述一體式機頭(111)安裝在碳纖維外殼(102)的上端，所述一體式呼吸氣袋(112)通過固定套環與一體式機頭(111)連接，且所述一體式呼吸氣袋(112)位于碳纖維外殼(102)的內部，所述一體式呼吸氣袋(112)的下端設置有排氣閥(104)，所述軟管組件(4)的一端與一體式機頭(111)連接。

4.根據權利要求3所述的雙閉路循環呼吸器，其特征在于：所述機器主體還包括位于一體式呼吸氣袋(112)內部的二氧化碳吸附劑罐(115)，所述二氧化碳吸附劑罐(115)的下端設置有導流碗蓋(113)，所述二氧化碳吸附劑罐(115)的上端與一體式機頭(111)連接，所述導流碗蓋(113)位于二氧化碳吸附劑罐(115)的下端。

5.根據權利要求4所述的雙閉路循環呼吸器，其特征在于：所述機器主體還包括位于二氧化碳吸附劑罐(115)內部的螺桿(116)，所述螺桿(116)的上端通過第一螺母與一體式機頭(111)連接，所述二氧化碳吸附劑罐(115)的上端設置有進氣過濾蓋板(117)，所述二氧化碳吸附劑罐(115)的下端設置有出氣過濾蓋板(118)，且所述進氣過濾蓋板(117)和出氣過濾蓋板(118)均套接在螺桿(116)的兩端。

6.根據權利要求5所述的雙閉路循環呼吸器，其特征在于：所述一體式機頭(111)的內部設置有補氣閥(114)和氧探頭蓋，所述氧探頭蓋上開設有三個具有內螺紋段的第一孔洞，三個所述第一孔洞內螺紋連接有氧探頭，且所述氧探頭與氧探頭蓋連接處設置有防水密封圈，所述一體式機頭(111)上螺紋連接有氣體止回閥。

7.根據權利要求6所述的雙閉路循環呼吸器，其特征在于：所述軟管組件(4)包括第一吸氣軟管(42)、第二吸氣軟管(43)、第一呼氣軟管(41)和第二呼氣軟管(44)，所述第一吸氣軟管(42)和第一呼氣軟管(41)的一端均連接在咬嘴(2)的一側，所述第一吸氣軟管(42)和第一呼氣軟管(41)的另一端均與a機器(1)連通，所述第二吸氣軟管(43)和第二呼氣軟管(44)的一端均連接在咬嘴(2)的另一側，且所述第二呼氣軟管(44)和第二呼氣軟管(44)的另一端均與b機器(9)連通。

8.根據權利要求7所述的雙閉路循環呼吸器，其特征在于：所述咬嘴(2)上設置有用于切換a機器(1)工作模式或b機器(9)工作模式的旋鈕配件(21)，通過旋轉旋鈕配件(21)能夠切換咬嘴(2)與a機器(1)連通或b機器(9)連通的氣體通路，當咬嘴(2)與a機器(1)的氣體通路打開時，為a機器(1)工作模式。

9.根據權利要求8所述的雙閉路循環呼吸器，其特征在于：所述純氧集成式供氣模塊包括第一模塊主殼(51)以及位于第一模塊主殼(51)內部的切換桿，所述第一模塊主殼(51)的外壁設置有切換旋鈕(54)，所述第一模塊主殼(51)的相對兩側分別設置有第一氣體添加閥(56)和序列式針閥(55)，所述第一模塊主殼(51)的下端通過第一進氣中壓管(53)與其中一個一級減壓器(8)連通，所述第一模塊主殼(51)的上端通過兩個第一出氣中壓管(52)分別與a機器(1)和b機器(9)的一體式機頭(111)的內部連通，且所述第一出氣中壓管(52)與一體式機頭(111)的連接處以及第一進氣中壓管(53)與第一模塊主殼(51)連接處也設置有氣體止回閥；

10.根據權利要求9所述的雙閉路循環呼吸器，其特征在于：所述咬嘴(2)與第一呼氣軟管(41)和第二呼氣軟管(44)的連接處均設置有呼氣單向閥，所述咬嘴(2)與第一吸氣軟管(42)和第二吸氣軟管(43)的連接處均設置有吸氣單向閥。

技術總結
本發明涉及呼吸器技術領域，特別涉及雙閉路循環呼吸器，包括帶有一鍵切換呼吸回路功能的咬嘴、內部結構呈相同設置的A機器和B機器以及自帶單向閥功能的供氣模塊，所述A機器與B機器之間通過連接機構連接，所述A機器與B機器的上端均通過用于呼氣和吸氣的軟管組件與咬嘴連通，所述供氣模塊分別與A機器和B機器連通；本發明通過供氣模塊、軟管組件、咬嘴和連接機構的配合，將A機器與B機器進行聯動，雙機聯動可極大增加水下工作時長，同時提供雙重保障，即一臺機器進水或故障時可迅速切換至另一臺機器工作；對比單機器潛水，還可減少攜帶氣瓶的數量，減輕潛水員水下工作的強度。
