本技術屬于甲板機械,涉及臥式起錨設備錨鏈輪連接形式,具體涉及到一種臥式起錨設備的錨鏈輪機構。
背景技術:
1、目前,市面上的臥式起錨設備,其錨鏈輪與齒輪之間多采用螺栓、圓柱銷或者螺栓與圓柱銷組合的連接形式,動力源經過齒輪副減速,帶動齒輪轉動,從而驅動錨鏈輪轉動。然而在實際工作過程中,起錨設備由于自身的振動以及錨鏈對其的撞擊,錨鏈輪與齒輪之間的緊固件會逐漸產生松動,從而嚴重影響設備的功能。對此,經過改進后進一步的采用了點焊的方式將螺栓與圓柱銷焊死的方式,但經過使用后反饋,錨鏈輪與齒輪之間的緊固件仍然出現了松動,并且由于該設備長期處在海洋鹽霧環境中,錨鏈輪與錨鏈之間經常發生摩擦和碰撞,使得電焊處極容易銹蝕,從而嚴重影響錨鏈輪或者齒輪的拆裝,不便于后期維護。
技術實現思路
1、針對上述問題,本實用新型的主要目的在于設計一種臥式起錨設備的錨鏈輪機構,采用連接件的設置,解決齒輪與錨鏈輪連接處銹蝕、易松動,造成的拆裝困難,不便于后期維護的問題。
2、為了實現上述目的本實用新型采用如下技術方案:

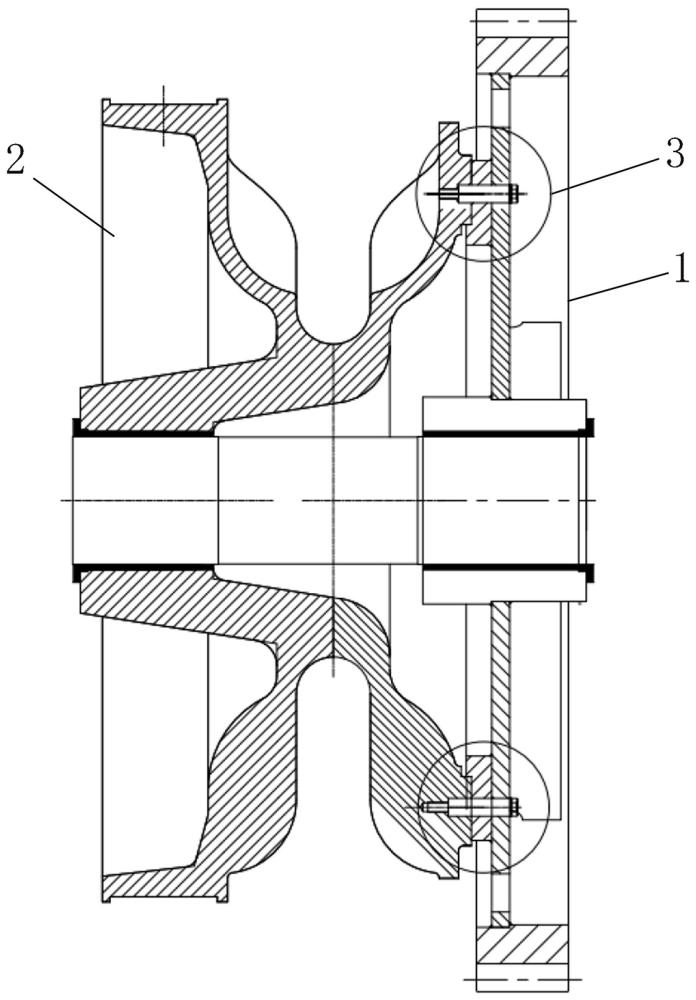

3、一種臥式起錨設備的錨鏈輪機構,包括齒輪與錨鏈輪,所述的齒輪與所述的錨鏈輪通過滑動軸承套在鏈輪軸上,且所述的齒輪與所述的錨鏈輪之間通過連接件進行固定連接;
4、其中,所述的連接件包括彈性圓柱銷、螺栓和墊片;
5、所述齒輪上開設光孔,所述錨鏈輪對應所述齒輪光孔的位置開設階梯孔,且所述階梯孔在靠近鏈窩處為螺紋孔;
6、所述的彈性圓柱銷插入光孔與階梯孔內,所述的螺栓插入所述彈性圓柱銷,并連接到螺紋孔處,所述的墊片位于所述螺栓的頭部與所述齒輪的外側板之間。
7、作為本實用新型進一步的描述,所述的連接件沿所述齒輪與所述錨鏈輪的外部圓周方向分布,且至少設置十套。
8、作為本實用新型進一步的描述,所述齒輪的內側板開設一圈沉孔,所述沉孔的位置與所述光孔的位置對應。
9、作為本實用新型進一步的描述,所述的彈性圓柱銷插入光孔內的長度與插入階梯孔內的長度一致。
10、作為本實用新型進一步的描述,所述的螺栓插入所述彈性圓柱銷后伸出的長度至少為20mm,所述的螺栓穿過所述齒輪與所述錨鏈輪后伸出的長度為0mm。
11、相對于現有技術,本實用新型的技術效果為:
12、本實用新型提供了一種臥式起錨設備的錨鏈輪機構,包括齒輪與錨鏈輪,齒輪與錨鏈輪之間通過連接件進行固定,連接件包括彈性圓柱銷、螺栓和墊片,在齒輪上開設光孔,在錨鏈輪上開設階梯孔,且階梯孔靠近鏈窩處為螺紋孔,彈性圓柱銷插入光孔與階梯孔內,且插入光孔的長度與插入階梯孔的長度一致,螺栓套上墊片后插入彈性圓柱銷,并連接到螺紋孔內,以此種連接方式固定齒輪與錨鏈輪,有效環節錨鏈輪與齒輪之間的松動問題,且便于后期的拆裝,便于維護。
1.一種臥式起錨設備的錨鏈輪機構,包括齒輪與錨鏈輪,所述的齒輪與所述的錨鏈輪通過滑動軸承套在鏈輪軸上,其特征在于:所述的齒輪與所述的錨鏈輪之間通過連接件進行固定連接;
2.根據權利要求1所述的一種臥式起錨設備的錨鏈輪機構,其特征在于:所述的連接件沿所述齒輪與所述錨鏈輪的外部圓周方向分布,且至少設置十套。
3.根據權利要求1所述的一種臥式起錨設備的錨鏈輪機構,其特征在于:所述齒輪的內側板開設一圈沉孔,所述沉孔的位置與所述光孔的位置對應。
4.根據權利要求3所述的一種臥式起錨設備的錨鏈輪機構,其特征在于:所述的彈性圓柱銷插入光孔內的長度與插入階梯孔內的長度一致。
5.根據權利要求4所述的一種臥式起錨設備的錨鏈輪機構,其特征在于:所述的螺栓插入所述彈性圓柱銷后伸出的長度至少為20mm,所述的螺栓穿過所述齒輪與所述錨鏈輪后伸出的長度為0mm。
