本技術涉及深海作業，尤其涉及一種深海拖曳布放系統。

背景技術：

1、隨著水下掃測技術和設備的發展，越來越多的水下掃測設備被安裝到了船上，深海拖曳裝置(以下簡稱tauv)為水下掃測設備的一種，tauv在工作時需要先布放至水下，且需要與母船保持連接，由母船拖帶行進以開展水下掃測的作業。

2、現有的布放方式主要有滑道式布放系統、集成式布放系統和門吊式布放系統，其中，上述各式布系統存在一個共同點，即各系統需要單獨配備，占用母船的空間；另一方面，各系統的專用性較強，僅能作為布放tauv的設備，不具有其他功能，導致浪費資源。

3、為此，亟需研究一種深海拖曳布放系統，以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種深海拖曳布放系統，以解決占用母船空間，且浪費資源的問題。

2、為達上述目的，本實用新型采用以下技術方案：

3、深海拖曳布放系統，包括母船，所述母船具有甲板室、第一絞車、第二絞車、起重機和a型吊架，所述甲板室用于儲存作業裝置，所述甲板室具有第一開口；所述第一絞車設置于所述母船的甲板，用于將所述作業裝置從所述甲板室拖出至中轉位置；所述a型吊架設于所述母船，用于將所述作業裝置在所述母船的后方與上方之間轉移；所述起重機設于所述a型吊架和所述中轉位置之間，用于將所述作業裝置在所述a型吊架和所述中轉位置之間轉移；所述第二絞車?yán)p繞有臍帶纜，所述臍帶纜的一端連接所述作業裝置。

4、作為一種深海拖曳布放系統的可選技術方案，所述中轉位置位于所述甲板室和所述起重機之間。

5、作為一種深海拖曳布放系統的可選技術方案，所述a型吊架設于所述母船的尾部，所述甲板室設于所述母船的頭部，所述起重機位于所述a型吊架和所述甲板室之間。

6、作為一種深海拖曳布放系統的可選技術方案，所述第一絞車設于所述甲板的第一安裝位置，所述起重機的底座上設有第二定滑輪，所述第一安裝位置位于所述第二定滑輪和所述第一開口之間的連線的左側或右側；

7、和/或，所述第一開口的開口方向朝后。

8、作為一種深海拖曳布放系統的可選技術方案，所述第一絞車可拆卸安裝于所述甲板的第一安裝位置。

9、作為一種深海拖曳布放系統的可選技術方案，所述甲板室開設有第二開口，所述第二絞車設于所述甲板室內，所述臍帶纜從所述第二開口穿出并與所述作業裝置連接，所述第二開口的開口方向和所述第一開口的開口方向不同。

10、作為一種深海拖曳布放系統的可選技術方案，所述甲板室位于所述母船的右部，所述第二開口的朝左開設。

11、作為一種深海拖曳布放系統的可選技術方案，所述深海拖曳布放系統包括第一導向件，所述第一導向件位于所述甲板室的左側，且在前后方向，位于所述甲板室和所述a型吊架之間，所述第一導向件用于將所述臍帶纜由所述母船的寬度方向?qū)蛑了瞿复拈L(zhǎng)度方向。

12、作為一種深海拖曳布放系統的可選技術方案，所述深海拖曳布放系統包括第二導向件，所述第二導向件設于所述甲板，且位于所述第一導向件和所述a型吊架之間，所述第二導向件用于將所述臍帶纜由所述母船的長度方向?qū)蛑了瞿复母叨确较颉?/p>

13、作為一種深海拖曳布放系統的可選技術方案，所述a型吊架包括：

14、吊桿，所述吊桿的一端轉動設于所述母船的甲板；

15、滑輪架，所述滑輪架設于所述吊桿的另一端；

16、第二定滑輪，所述第二定滑輪轉動設于所述滑輪架；

17、驅動件，所述驅動件設于所述甲板，用于驅動所述吊桿在初始位置和工作位置之間轉移。

18、本實用新型的有益效果為：

19、本實用新型提供一種深海拖曳布放系統，該深海拖曳布放系統通過利用母船上的甲板室、第一絞車、第二絞車、起重機和a型吊架，完成作業裝置的布放，其中，甲板室用于儲存作業裝置，第一絞車用于將作業裝置從甲板室拖出，起重機用于轉移作業裝置，a型吊架用于將作業裝置移動至母船外，第二絞車用于纏繞連接作業裝置的臍帶纜。上述設置無需單獨設置布放結構，避免額外占用母船空間，有效提高母船的運輸能力；僅利用母船上已有的設備即可完成作業裝置的布放工作，使得母船的甲板室、絞車、起重機、a型吊架等機構除了自身功能之外，還能相互配合完成作業裝置的布放功能，一物多用，合理利用資源，有效提高了各個機構的利用率，避免資源浪費。

技術特征：

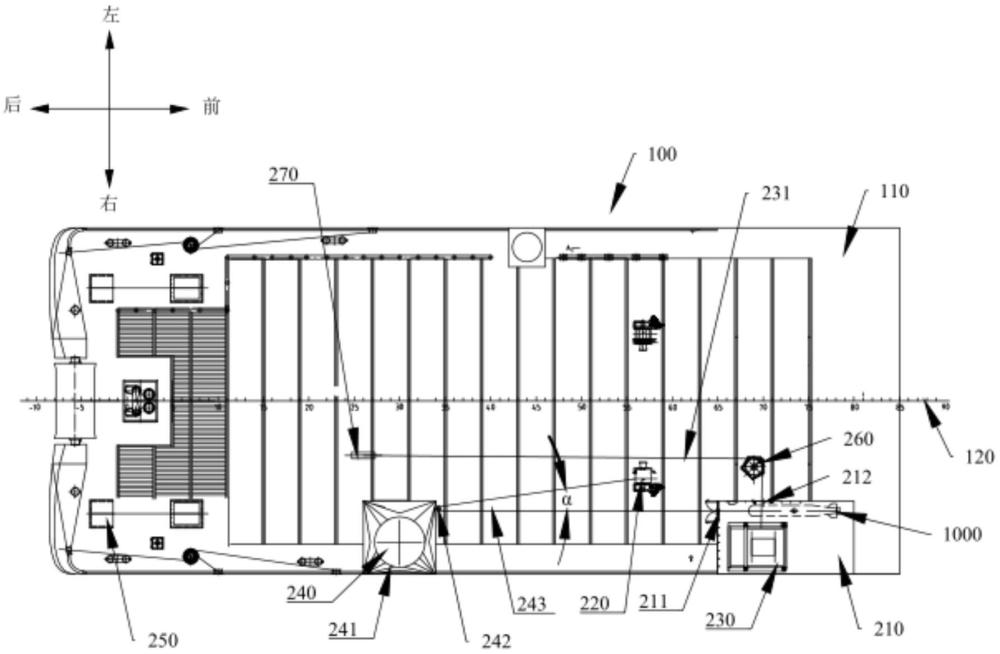

1.深海拖曳布放系統，其特征在于，包括母船(100)，所述母船(100)具有甲板室(210)、第一絞車(220)、第二絞車(230)、起重機(240)和a型吊架(250)，所述甲板室(210)用于儲存作業裝置(1000)，所述甲板室(210)具有第一開口(211)；所述第一絞車(220)設置于所述母船(100)的甲板(110)，用于將所述作業裝置(1000)從所述甲板室(210)拖出至中轉位置；所述a型吊架(250)設于所述母船(100)，用于將所述作業裝置(1000)在所述母船(100)的后方與上方之間轉移；所述起重機(240)設于所述a型吊架(250)和所述中轉位置之間，用于將所述作業裝置(1000)在所述a型吊架(250)和所述中轉位置之間轉移；所述第二絞車(230)纏繞有臍帶纜(231)，所述臍帶纜(231)的一端連接所述作業裝置(1000)。

2.根據權利要求1所述的深海拖曳布放系統，其特征在于，所述中轉位置位于所述甲板室(210)和所述起重機(240)之間。

3.根據權利要求1所述的深海拖曳布放系統，其特征在于，所述a型吊架(250)設于所述母船(100)的尾部，所述甲板室(210)設于所述母船(100)的頭部，所述起重機(240)位于所述a型吊架(250)和所述甲板室(210)之間。

4.根據權利要求3所述的深海拖曳布放系統，其特征在于，所述第一絞車(220)設于所述甲板(110)的第一安裝位置，所述起重機(240)的底座(241)上設有第二定滑輪(253)，所述第一安裝位置位于所述第二定滑輪(253)和所述第一開口(211)之間的連線的左側或右側；

5.根據權利要求4所述的深海拖曳布放系統，其特征在于，所述第一絞車(220)可拆卸安裝于所述甲板(110)的第一安裝位置。

6.根據權利要求4所述的深海拖曳布放系統，其特征在于，所述甲板室(210)開設有第二開口(212)，所述第二絞車(230)設于所述甲板室(210)內，所述臍帶纜(231)從所述第二開口(212)穿出并與所述作業裝置(1000)連接，所述第二開口(212)的開口方向和所述第一開口(211)的開口方向不同。

7.根據權利要求6所述的深海拖曳布放系統，其特征在于，所述甲板室(210)位于所述母船(100)的右部，所述第二開口(212)的朝左開設。

8.根據權利要求1所述的深海拖曳布放系統，其特征在于，所述深海拖曳布放系統包括第一導向件(260)，所述第一導向件(260)位于所述甲板室(210)的左側，且在前后方向，位于所述甲板室(210)和所述a型吊架(250)之間，所述第一導向件(260)用于將所述臍帶纜(231)由所述母船(100)的寬度方向?qū)蛑了瞿复?100)的長度方向。

9.根據權利要求8所述的深海拖曳布放系統，其特征在于，所述深海拖曳布放系統包括第二導向件(270)，所述第二導向件(270)設于所述甲板(110)，且位于所述第一導向件(260)和所述a型吊架(250)之間，所述第二導向件(270)用于將所述臍帶纜(231)由所述母船(100)的長度方向?qū)蛑了瞿复?100)的高度方向。

10.根據權利要求1-9任一項所述的深海拖曳布放系統，其特征在于，所述a型吊架(250)包括：

技術總結
本技術涉及深海作業技術領域，具體公開了一種深海拖曳布放系統，該深海拖曳布放系統包括母船，母船具有甲板室、第一絞車、第二絞車、起重機和A型吊架，甲板室用于儲存作業裝置，甲板室具有第一開口；第一絞車設置于母船的甲板，第一絞車用于將作業裝置從甲板室拖出至中轉位置；A型吊架設于甲板，A型吊架用于將作業裝置在母船的后方與母船的上方之間轉移；起重機設于A型吊架和中轉位置之間，起重機用于將作業裝置在A型吊架和中轉位置之間轉移；第二絞車?yán)p繞有臍帶纜，臍帶纜的一端連接作業裝置。上述設置避免額外占用母船空間，有效提高母船的運輸能力；合理利用資源，有效提高了各個機構的利用率，避免資源浪費。

技術研發人員：杜鵬飛,韓強,史恭乾,賈旺杰,王子杰,葛中石
受保護的技術使用者：上海船舶研究設計院
技術研發日：20240812
技術公布日：2025/4/28
