本技術實施例涉及無人機，特別是涉及一種無人機。

背景技術：

1、現有的無人機一般包括有升降模塊和平飛模塊，升降模塊用于驅動無人機垂直升降，平飛模塊則用于給無人機的前進提供動力。由于無人機在起飛階段需要克服自身重力進行垂直升降，因此升降模塊所能提供的動力決定了無人機的重量。

2、而隨著無人機的發展，無人機的功能越來越多，導致無人機自身的重量也越來越重，為了使無人機能夠正常進行垂直升降，人們一般會使用更多數量的螺旋槳電機作為升降模塊，以給無人機的升降提供更大的動力。

3、但是，使用更多的螺旋槳電機，會使得無人機的結構變得復雜，因此，需要設計出一款能夠增加升降動力的無人機。

技術實現思路

1、本實用新型實施例主要解決的技術問題是提供一種無人機，能夠在不增加螺旋槳電機數量的情況下，增加無人機在升降時的動力。

2、為解決上述技術問題，本實用新型實施例采用的技術方案是：提供一種無人機，包括機身、機翼模塊、升降模塊、第一驅動模塊和第二驅動模塊，機翼模塊安裝于機身；升降模塊安裝于機身；第一驅動模塊包括第一切換電機和第一螺旋槳電機，第一切換電機安裝于機翼模塊，第一螺旋槳電機與第一切換電機連接，第一切換電機用于驅動第一螺旋槳電機在水平狀態和垂直狀態之間擺動；第二驅動模塊包括第二切換電機和第二螺旋槳電機，第二切換電機安裝于機翼模塊，第一切換電機和第二切換電機分別位于機身的兩側，第二螺旋槳電機與第二切換電機連接，第二切換電機用于驅動第二螺旋槳電機在水平狀態和垂直狀態之間擺動；其中，當?shù)谝宦菪龢姍C(jī)和第二螺旋槳電機處于水平狀態時，第一螺旋槳電機和第二螺旋槳電機可以給無人機提供前進的動力；當?shù)谝宦菪龢姍C(jī)和第二螺旋槳電機處于垂直狀態時，第一螺旋槳電機和第二螺旋槳電機可以給無人機提供升降的動力。

3、可選地，無人機還包括尾翼模塊，尾翼模塊包括第一尾翼板、第二尾翼板、第一尾舵和第二尾舵，第一尾翼板和第二尾翼板均與機身的尾部連接，第一尾舵轉動設置于第一尾翼板，第二尾舵轉動設置于第二尾翼板。

4、可選地，第一驅動模塊還包括第一安裝座，第一安裝座與第一切換電機連接，第一螺旋槳電機安裝于第一安裝座遠離第一切換電機的一端。

5、可選地，第二驅動模塊還包括第二安裝座，第二安裝座與第二切換電機連接，第二螺旋槳電機安裝于第二安裝座遠離第二切換電機的一端。

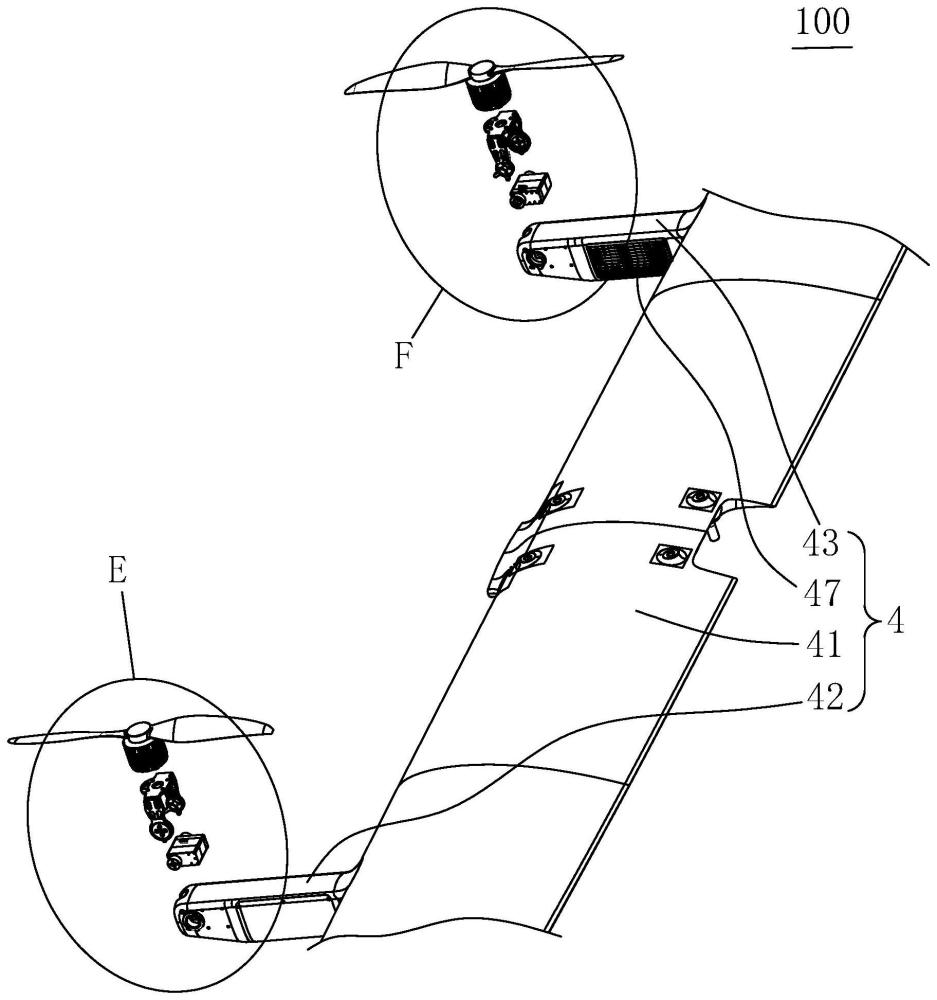

6、可選地，機翼模塊包括機翼本體、第一機翼?xiàng)U和第二機翼?xiàng)U，機翼本體安裝于機身，第一機翼?xiàng)U和第二機翼?xiàng)U均安裝于機翼本體，第一機翼?xiàng)U和第二機翼?xiàng)U分別位于機身的兩側，第一切換電機安裝于第一機翼?xiàng)U的一端，第二切換電機安裝于第二機翼?xiàng)U的一端。

7、可選地，機翼模塊還包括第一偏航板和第二偏航板，第一偏航板和第二偏航板均轉動設置于機翼本體，第一偏航板和第二偏航板分別位于機身的兩側。

8、可選地，第一機翼?xiàng)U內具有電連接第一驅動模塊的第一電路板；機翼模塊還包括第一散熱板，第一散熱板與第一電路板連接，第一散熱板安裝于第一機翼?xiàng)U，并且第一散熱板的至少部分暴露于外界。

9、可選地，第一散熱板暴露于外界的表面設置有多個第一凹槽。

10、可選地，第二機翼?xiàng)U內具有電連接第二驅動模塊的第二電路板；機翼模塊還包括第二散熱板，第二散熱板與第二電路板連接，第二散熱板安裝于第二機翼?xiàng)U，并且第二散熱板的至少部分暴露于外界。

11、可選地，升降模塊包括第三螺旋槳電機和第四螺旋槳電機，第三螺旋槳電機和第四螺旋槳電機均安裝于機身，第三螺旋槳電機和第四螺旋槳電機均可以給無人機提供升降的動力。

12、本實用新型實施例的有益效果是：區別于現有技術的情況，本實用新型實施例通過將升降模塊和機翼模塊均安裝于機身，將第一切換電機安裝于機翼模塊，第一螺旋槳電機與第一切換電機連接，以使第一切換電機可以驅動第一螺旋槳電機在水平狀態和垂直狀態之間切換，通過將第二切換電機安裝于機翼模塊，第二電機和第一電機分別位于機身的兩側，第二電機與第一切換電機連接，以使第二切換電機可以驅動第二螺旋槳電機在水平狀態和垂直狀態之間切換，當?shù)谝宦菪龢姍C(jī)和第二螺旋槳電機處于水平狀態時，第一螺旋槳電機和第二螺旋槳電機可以給無人機提供前進的動力，當?shù)谝宦菪龢姍C(jī)和第二螺旋槳電機處于垂直狀態時，第一螺旋槳電機、第二螺旋槳電機以及升降模塊均可以給無人機提供升降的動力，無需增加螺旋槳電機的數量也能增加無人機升降的動力。

技術特征：

1.一種無人機，其特征在于，包括：

2.根據權利要求1所述的無人機，其特征在于，

3.根據權利要求1所述的無人機，其特征在于，

4.根據權利要求1所述的無人機，其特征在于，

5.根據權利要求1所述的無人機，其特征在于，

6.根據權利要求5所述的無人機，其特征在于，

7.根據權利要求5所述的無人機，其特征在于，

8.根據權利要求7所述的無人機，其特征在于，

9.根據權利要求5所述的無人機，其特征在于，

10.根據權利要求1-9中任一項所述的無人機，其特征在于，

技術總結
本技術實施例涉及無人機技術領域，公開了一種無人機，包括機身、機翼模塊、升降模塊、第一驅動模塊和第二驅動模塊，機翼模塊安裝于機身；升降模塊安裝于機身；第一驅動模塊包括第一切換電機和第一螺旋槳電機，第一切換電機安裝于機翼模塊，第一螺旋槳電機與第一切換電機連接，第一切換電機用于驅動第一螺旋槳電機在水平狀態和垂直狀態之間擺動；第二驅動模塊包括第二切換電機和第二螺旋槳電機，第二切換電機安裝于機翼模塊，第二螺旋槳電機與第二切換電機連接，第二切換電機用于驅動第二螺旋槳電機在水平狀態和垂直狀態之間擺動。通過上述方式，本技術實施例能使第一驅動模塊和第二驅動模塊給無人機提供升降的動力。

技術研發人員：雷磊,何澳,汪康利,成轉鵬
受保護的技術使用者：深圳市道通智能航空技術股份有限公司
技術研發日：20240401
技術公布日：2025/4/28
