本技術屬于無人飛行器鉚接，具體涉及一種無人飛行器后機身鉚接型架卡板自動定位結構。

背景技術：

1、傳統可拆卸式活動卡板廣泛應用于各無人機蒙皮定位的使用，傳統可拆卸式活動卡板可實現蒙皮定位，但此方式的弊端在于需人工拆卸兩端的手?jǐn)Q螺栓與手柄螺母，并人工拆卸活動卡板，采用此種方式，裝配周期長，效率偏低，而且因拆卸次數增多造成重復定位精度降低。現階段的可拆卸式活動卡板無法滿足其對接需求。

技術實現思路

1、本實用新型為了解決上述現有技術存在的問題，進而提供一種無人飛行器后機身鉚接型架卡板自動定位結構，能夠縮短裝配周期，提高效率，提高重復定位精度。

2、本實用新型所采取的技術方案是：

3、一種無人飛行器后機身鉚接型架卡板自動定位結構，包括壓緊卡板、支撐卡板、卡板連接件、氣缸、h型定位件及快插定位插銷組件；所述壓緊卡板和支撐卡板上下相對設置，兩者之間用于夾持機身蒙皮，壓緊卡板右端通過卡板連接件上的轉軸與支撐卡板轉動連接，并以轉軸作為旋轉支點，壓緊卡板右端向外延伸與豎直設置的氣缸伸縮桿鉸接，所述氣缸伸縮帶動活動壓緊卡板打開和閉合，氣缸固定在支撐卡板右端上，所述支撐卡板通過支座連接在主體框架上，所述支撐卡板左端固定有h型定位件，壓緊卡板左端搭在h型定位件上并通過快插定位插銷組件固定在h型定位件上。

4、本實用新型與現有技術相比具有以下有益效果：

5、1、本實用新型主要用于某無人飛行器后機身鉚接型架，裝配時精度高，保持性好，效率高，本實用新型增加氣缸與自動定位插銷，能夠?qū)崿F(xiàn)快速定位機身蒙皮，并且可提高重復定位精度。

6、2、本實用新型采用自動定位插銷，相比較于傳統插銷，更具有穩定性、安全性、便攜性等優點。

7、3、本實用新型的壓緊卡板采用的打開方式是氣缸縮回帶動壓緊卡板打開；方便工人操作，加快生產速度，提高重復定位精度。

8、4.本實用新型新增到位傳感器，以防在壓緊卡板閉合時與產品發生磕碰，產生安全隱患。

技術特征：

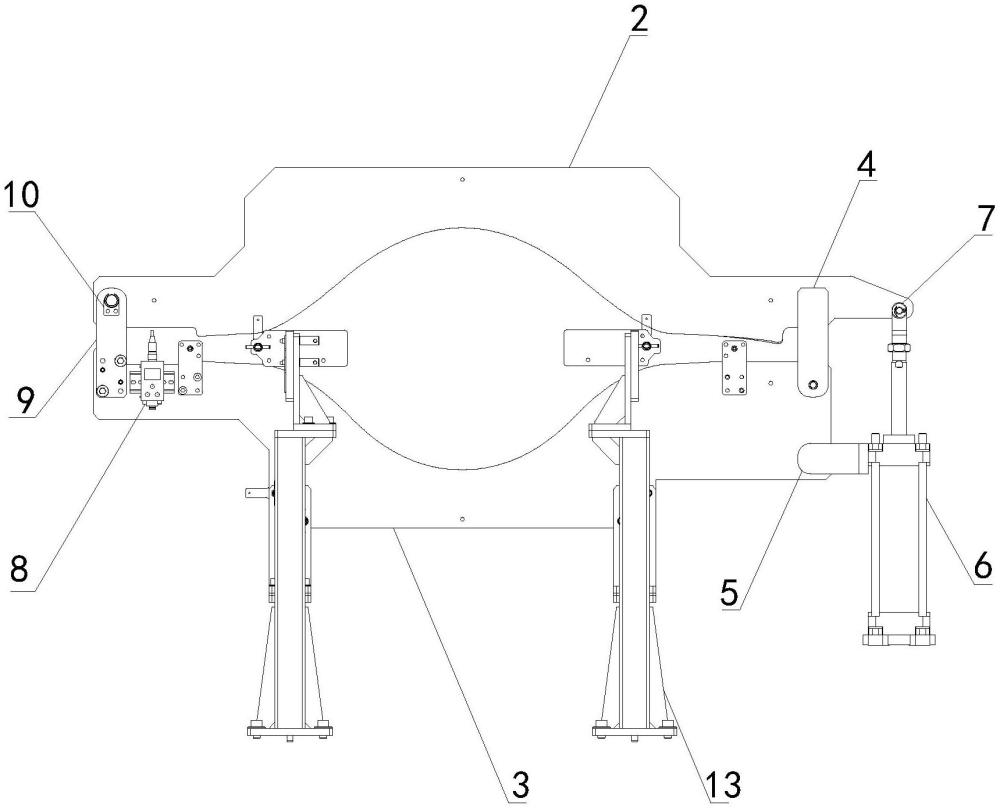

1.一種無人飛行器后機身鉚接型架卡板自動定位結構，其特征在于：包括壓緊卡板（2）、支撐卡板（3）、卡板連接件（4）、氣缸（6）、h型定位件（9）及快插定位插銷組件（10）；所述壓緊卡板（2）和支撐卡板（3）上下相對設置，兩者之間用于夾持機身蒙皮，壓緊卡板（2）右端通過卡板連接件（4）上的轉軸與支撐卡板（3）轉動連接，并以轉軸作為旋轉支點，壓緊卡板（2）右端向外延伸與豎直設置的氣缸（6）伸縮桿鉸接，所述氣缸（6）伸縮帶動活動壓緊卡板（2）打開和閉合，氣缸（6）固定在支撐卡板（3）右端上，所述支撐卡板（3）通過支座（13）連接在主體框架上，所述支撐卡板（3）左端固定有h型定位件（9），壓緊卡板（2）左端搭在h型定位件（9）上并通過快插定位插銷組件（10）固定在h型定位件（9）上。

2.根據權利要求1所述的無人飛行器后機身鉚接型架卡板自動定位結構，其特征在于：到位傳感器（8）設置在壓緊卡板（2）左端，用于監測壓緊卡板（2）左端位置，到位傳感器（8）安裝在支撐卡板（3）上。

3.根據權利要求2所述的無人飛行器后機身鉚接型架卡板自動定位結構，其特征在于：所述快插定位插銷組件（10）包括插銷（11）；所述h型定位件（9）下端插在支撐卡板（3）上并與支撐卡板（3）固定連接，h型定位件（9）上端設有穿孔一，所述壓緊卡板（2）左端對應穿孔一設有穿孔二，所述插銷（11）依次穿過穿孔一和穿孔二將壓緊卡板（2）連接在h型定位件（9）上。

4.根據權利要求3所述的無人飛行器后機身鉚接型架卡板自動定位結構，其特征在于：所述快插定位插銷組件（10）還包括擋件（12）；所述擋件（12）采用套筒結構，擋件（12）左側壁上設置通孔，通過通孔間隙套裝在插銷（11）上，擋件（12）與h型定位件（9）左側壁固定連接，在位于擋件（12）內部的插銷（11）上設置環形凸起，且該環形凸起的直徑大于擋件（12）的通孔直徑。

5.根據權利要求1所述的無人飛行器后機身鉚接型架卡板自動定位結構，其特征在于：所述氣缸（6）通過氣缸連接件（5）固定在支撐卡板（3）上。

6.根據權利要求5所述的無人飛行器后機身鉚接型架卡板自動定位結構，其特征在于：所述氣缸（6）的伸縮桿與y型接頭（7）下端連接，所述壓緊卡板（2）與y型接頭（7）的連接軸鉸接。

7.根據權利要求1所述的無人飛行器后機身鉚接型架卡板自動定位結構，其特征在于：所述卡板連接件（4）上端與壓緊卡板（2）固定連接，卡板連接件（4）下端設有轉動，通過轉軸與支撐卡板（3）轉動連接。

技術總結
無人飛行器后機身鉚接型架卡板自動定位結構，屬于無人飛行器鉚接技術領域。能夠縮短裝配周期，提高效率，提高重復定位精度。壓緊卡板和支撐卡板用于夾持機身蒙皮，壓緊卡板通過卡板連接件上的轉軸與支撐卡板轉動連接，壓緊卡板右端向外延伸與豎直設置的氣缸伸縮桿鉸接，氣缸伸縮帶動活動壓緊卡板打開和閉合，支撐卡板通過支座連接在主體框架上，支撐卡板左端固定有H型定位件，壓緊卡板左端搭在H型定位件上并通過快插定位插銷組件固定在H型定位件上。本技術主要用于某無人飛行器后機身鉚接型架，裝配時精度高，保持性好，效率高，本技術增加氣缸與自動定位插銷，能夠?qū)崿F(xiàn)快速定位機身蒙皮，并且可提高重復定位精度。
