本技術涉及可回收航天運載器的貯箱領域，具體涉及一種可回收航天運載器的推進劑管理裝置及貯箱。

背景技術：

1、在可回收航天運載器中，通常配置利用表面張力原理的結構較為復雜的推進劑管理裝置，并利用微重力環境下液體推進劑的管理方法。該方式會導致航天運載器結構以及質量的大幅增加，降低了航天運載器的運載能力。

2、鑒于此，亟需設計一種結構簡單、輕便且具備推進劑蓄留功能的可回收航天運載器的推進劑管理裝置及貯箱。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，提供一種可回收航天運載器的推進劑管理裝置及貯箱。

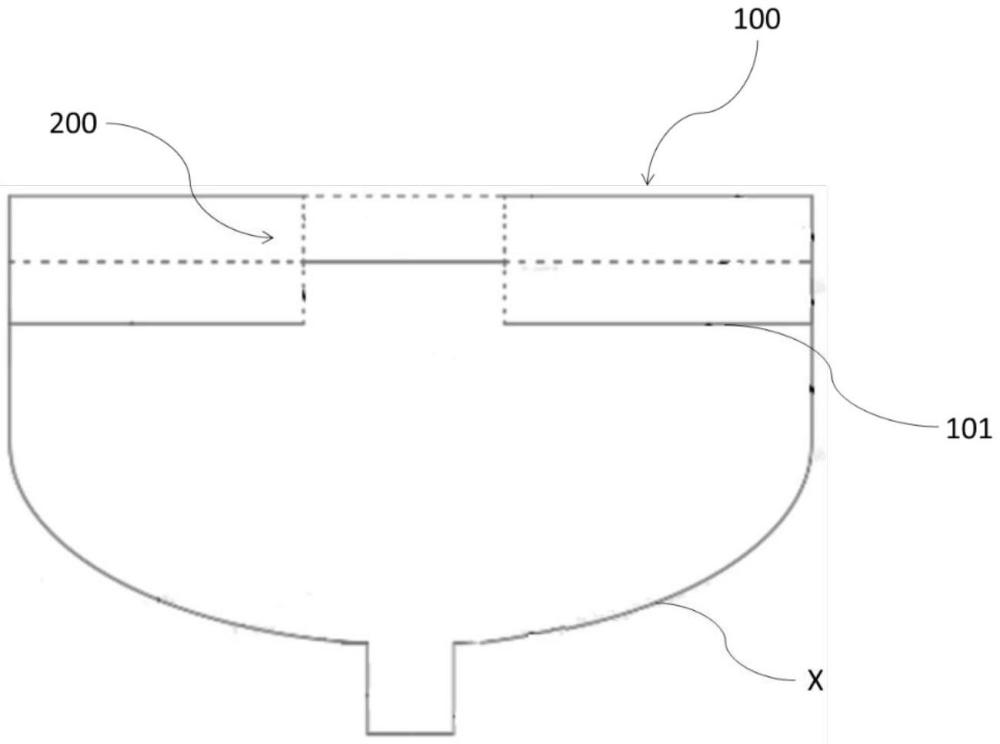

2、本實用新型提供一種可回收航天運載器的推進劑管理裝置，包括至少兩個沿航天運載器貯箱縱向間隔設置在貯箱內壁上的圓形橫向的隔板，以及在所述隔板之間縱向設置的環板；其中設置在貯箱底層的所述隔板為第一隔板，所述第一隔板為中空?qǐng)A環形，所述環板的一個端口與所述第一隔板的中空?qǐng)A處對接，且對接所述第一隔板的所述環板的所述端口與所述第一隔板的中空?qǐng)A相匹配。

3、根據本實用新型的一個實施例，所述隔板包括所述第一隔板、第二隔板和第三隔板，所述環板包括第一環板和第二環板；所述第一隔板、所述第二隔板和所述第三隔板從下向上連續間隔設置在航天運載器貯箱內壁上，且各隔板的徑向外側分別與航天運載器的內壁接觸設置；所述第一隔板的中空?qǐng)A直徑為第一直徑，具有第一直徑的所述第一環板設置在所述第一隔板與所述第二隔板之間；具有第一直徑的所述第二環板設置在所述第二隔板和所述第三隔板之間。

4、根據本實用新型的一個實施例，所述第一隔板設置的高度為航天運載器二次點火前推進劑的液位高度。

5、根據本實用新型的一個實施例，所述第一環板和所述第二環板的板面上均設置有貫穿的第一小孔。

6、根據本實用新型的一個實施例，所述第一小孔的直徑根據負向過載大小、橫向過載大小以及發動機流量確定。

7、根據本實用新型的一個實施例，所述第二隔板在其徑向外側與第一直徑之間的區域設置貫穿的第二小孔。

8、根據本實用新型的一個實施例，所述第三隔板在第一直徑之內的區域設置貫穿的第二小孔。

9、根據本實用新型的一個實施例，所述第二小孔的直徑根據橫向過載大小、橫向過載大小以及發動機流量確定。

10、根據本實用新型的一個實施例，所述環板為錐形筒體。

11、另一方面，本申請還提供了一種可回收航天運載器的貯箱，包含上述的可回收航天運載器的推進劑管理裝置。

12、本實施例中的可回收航天運載器的推進劑管理裝置通過至少兩個橫向的隔板以及之間縱向的環板產生晃動阻尼，使得滑行段大部分推進劑保持在最上層隔板的下方，有效限制了推進劑的晃幅，通過簡單的部件實現了推進劑的蓄留。

13、應了解的是，上述一般描述及以下具體實施方式僅為示例性及闡釋性的，其并不能限制本實用新型所欲主張的范圍。

技術特征：

1.一種可回收航天運載器的推進劑管理裝置，其特征在于，包括至少兩個沿航天運載器貯箱縱向間隔設置在貯箱內壁上的圓形橫向的隔板，以及在所述隔板之間縱向設置的環板；

2.根據權利要求1所述的可回收航天運載器的推進劑管理裝置，其特征在于，所述隔板包括所述第一隔板、第二隔板和第三隔板，所述環板包括第一環板和第二環板；

3.根據權利要求2所述的可回收航天運載器的推進劑管理裝置，其特征在于，所述第一隔板設置的高度為航天運載器二次點火前推進劑的液位高度。

4.根據權利要求2所述的可回收航天運載器的推進劑管理裝置，其特征在于，所述第一環板和所述第二環板的板面上均設置有貫穿的第一小孔。

5.根據權利要求4所述的可回收航天運載器的推進劑管理裝置，其特征在于，所述第一小孔的直徑根據負向過載大小、橫向過載以及發動機流量確定。

6.根據權利要求4所述的可回收航天運載器的推進劑管理裝置，其特征在于，所述第二隔板在其徑向外側與第一直徑之間的區域設置貫穿的第二小孔。

7.根據權利要求6所述的可回收航天運載器的推進劑管理裝置，其特征在于，所述第三隔板在第一直徑之內的區域設置貫穿的第二小孔。

8.根據權利要求7所述的可回收航天運載器的推進劑管理裝置，其特征在于，所述第二小孔的直徑根據負過載大小、橫向過載大小以及發動機流量確定。

9.根據權利要求1所述的可回收航天運載器的推進劑管理裝置，其特征在于，所述環板為錐形筒體。

10.一種可回收航天運載器的貯箱，其特征在于，包含如權利要求1-9任一項所述的可回收航天運載器的推進劑管理裝置。

技術總結
本技術提供一種可回收航天運載器的推進劑管理裝置，包括至少兩個沿航天運載器貯箱縱向間隔設置在貯箱內壁上的圓形橫向的隔板，以及在所述隔板之間縱向設置的環板；其中設置在貯箱底層的所述隔板為第一隔板，所述第一隔板為中空?qǐng)A環形，所述環板的一個端口與所述第一隔板的中空?qǐng)A處對接，且對接所述第一隔板的所述環板的所述端口與所述第一隔板的中空?qǐng)A相匹配。該裝置通過簡單的部件實現了推進劑的蓄留。

技術研發人員：陳秀平,張凱強,孫法國,張崢智,陽仕柏,程光平,曹文斌
受保護的技術使用者：浙江藍箭航天空間科技有限公司
技術研發日：20240718
技術公布日：2025/4/28
