本發明屬于航空航天材料，尤其涉及一種混雜纖維共固化的多功能復合材料翼面結構。

背景技術：

1、復合材料翼面作為一個承載結構件，在各類航空航天飛行器中廣泛應用，主要作用是為飛行器提供升力。為了滿足新型飛行器的功能要求，實現飛行器的遠距離探測，完成對預警機等目標的搜索和跟蹤，將傳統的翼面結構件和天線陣列進行一體化設計，充分利用翼面產品的長度增大天線面積，來實現長時間大空域搜索探測。共形天線翼面一體化設計，能夠解決傳統天線使用獨立的安裝支架安裝在艙體等空間較大的區域問題，節省了位置空間，具有更優的氣動特性，對實現傳統復合材料產品的結構功能一體化具有重要的意義。共形天線翼面一體化設計涉及到同時滿足剛度、強度、透波、隱身等多個關鍵技術，現有復合材料技術未有良好的解決方案。

技術實現思路

1、本發明的目的是提供一種混雜纖維共固化的多功能復合材料翼面結構，使復合材料翼面結構同時具有承載和偵測功能，同時優化結構剛度、強度和氣動性能。

2、為實現上述目的，本發明采用的技術方案如下：

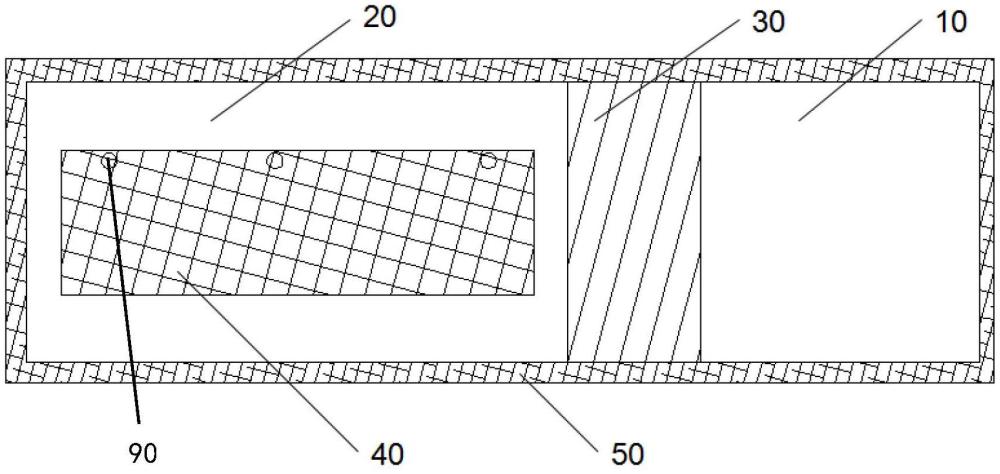

3、一種混雜纖維共固化的多功能復合材料翼面結構，包括兩個對稱的單側翼面結構，每個單側翼面結構沿翼展方向包括三個區域，即靠近機身的承載區和位于翼尖的功能區，以及介于承載區和功能區之間的過渡區；承載區的蒙皮采用碳纖維材料，功能區的蒙皮和加強筋采用透波纖維材料，過渡區的蒙皮采用前述兩種纖維的混雜纖維，一同采用共固化成型；功能區的蒙皮外表面布置有共形天線，在共形天線外表面沿翼面整體包覆有透波蒙皮。

4、進一步地，過渡區的混雜纖維采用同層對接、錯層搭接的插鋪鋪層結構；錯層搭接是指采用沿翼展方向相對過渡區的中心線均衡對稱搭接鋪層，奇數層從過渡區沿翼展方向最遠一側邊界開始遞減對接，偶數層從過渡區沿翼展方向最近一側邊界開始遞增對接。

5、進一步地，過渡區沿翼展方向的長度為50～150mm，其混雜纖維采用的錯層搭接，奇數層與偶數層的每層遞增或遞減的距離為5～10mm。

6、進一步地，三個區域的蒙皮采用相對弦向中面均衡對稱鋪層，具體采用0°無緯布預浸料和45°無緯布預浸料交替，相鄰的0°單向預浸料的層數不超過4層，0°鋪層占比在70％～85％之間，45°鋪層占比在15％～30％之間。

7、進一步地，三個區域的蒙皮鋪層過程中采用真空袋預壓工藝，每鋪放3～5層無緯布預浸料預壓一次。

8、進一步地，加強筋布置于蒙皮內側，采用準各向同性鋪層，構成等厚度的空心減重腔。

9、進一步地，承載區采用的碳纖維為t700級、t800級、m40j、m50j中的一種；功能區采用透波纖維為玻璃纖維、石英纖維中的一種；碳纖維和透波纖維所用樹脂體系相同，樹脂在預浸料中的質量含量為34％～36％；透波纖維與樹脂的復合材料的介電常數為4.0～4.5。

10、進一步地，共形天線粘接在功能區的蒙皮上表面和/或下表面；共形天線包括2～6個單元，采用陣列排布。

11、進一步地，翼面結構的前緣和/或后緣的蒙皮內設有電纜通道，共形天線所連接的電纜布置于該電纜通道內，從承載區靠近機身的一側位置穿出。

12、進一步地，透波蒙皮采用石英玻璃纖維織物或玻璃纖維織物，厚度為0.1～0.3mm，采用室溫固化樹脂手糊成型。

13、本發明取得的有益效果如下：

14、1.本發明通過混雜纖維共固化工藝替代金屬連接，實現了功能化與輕量化的同時，保證了翼面結構的整體剛度和強度。

15、2.本發明采用同層對接、錯層搭接的插鋪鋪層結構，優化了過渡區的連接方式，提升了翼面結構的整體性與承載能力。

16、3.本發明的共形天線安裝在透波纖維區域表面，避免了金屬連接對天線電性能的影響，提升了天線的工作性能。

17、4.本發明通過將天線與復合材料翼面一體化設計，解決了傳統天線需要獨立支架的問題，節省了飛行器的空間，提高了氣動特性。

18、5.本發明設計的電纜通道避免了金屬干擾，并實現了電纜布置的隱蔽與優化，提高了系統集成度。

19、6.本發明采用透波蒙皮覆蓋天線區域，實現了對天線的保護，增強了天線信號傳輸?shù)目煽啃?，且蒙皮厚度適中，具備優良的力學性能。

20、7.本發明在實現復合材料翼面結構智能化的同時，提升了飛行器的綜合性能，適應了更為復雜的應用需求。

技術特征：

1.一種混雜纖維共固化的多功能復合材料翼面結構，其特征在于，包括兩個對稱的單側翼面結構，每個單側翼面結構沿翼展方向包括三個區域，即靠近機身的承載區和位于翼尖的功能區，以及介于承載區和功能區之間的過渡區；承載區的蒙皮采用碳纖維材料，功能區的蒙皮和加強筋采用透波纖維材料，過渡區的蒙皮采用前述兩種纖維的混雜纖維，一同采用共固化成型；功能區的蒙皮外表面布置有共形天線，在共形天線外表面沿翼面整體包覆有透波蒙皮。

2.如權利要求1所述的多功能復合材料翼面結構，其特征在于，過渡區的混雜纖維采用同層對接、錯層搭接的插鋪鋪層結構；錯層搭接是指采用沿翼展方向相對過渡區的中心線均衡對稱搭接鋪層，奇數層從過渡區沿翼展方向最遠一側邊界開始遞減對接，偶數層從過渡區沿翼展方向最近一側邊界開始遞增對接。

3.如權利要求2所述的多功能復合材料翼面結構，其特征在于，過渡區沿翼展方向的長度為50～150mm，其混雜纖維采用的錯層搭接，奇數層與偶數層的每層遞增或遞減的距離為5～10mm。

4.如權利要求1所述的多功能復合材料翼面結構，其特征在于，三個區域的蒙皮采用相對弦向中面均衡對稱鋪層，具體采用0°無緯布預浸料和45°無緯布預浸料交替，相鄰的0°單向預浸料的層數不超過4層，0°鋪層占比在70％～85％之間，45°鋪層占比在15％～30％之間。

5.如權利要求4所述的多功能復合材料翼面結構，其特征在于，三個區域的蒙皮鋪層過程中采用真空袋預壓工藝，每鋪放3～5層無緯布預浸料預壓一次。

6.如權利要求1所述的多功能復合材料翼面結構，其特征在于，加強筋布置于蒙皮內側，采用準各向同性鋪層，構成等厚度的空心減重腔。

7.如權利要求1所述的多功能復合材料翼面結構，其特征在于，承載區采用的碳纖維為t700級、t800級、m40j、m50j中的一種；功能區采用透波纖維為玻璃纖維、石英纖維中的一種；碳纖維和透波纖維所用樹脂體系相同，樹脂在預浸料中的質量含量為34％～36％；透波纖維與樹脂的復合材料的介電常數為4.0～4.5。

8.如權利要求1所述的多功能復合材料翼面結構，其特征在于，共形天線粘接在功能區的蒙皮上表面和/或下表面；共形天線包括2～6個單元，采用陣列排布。

9.如權利要求1所述的多功能復合材料翼面結構，其特征在于，翼面結構的前緣和/或后緣的蒙皮內設有電纜通道，共形天線所連接的電纜布置于該電纜通道內，從承載區靠近機身的一側位置穿出。

10.如權利要求1所述的多功能復合材料翼面結構，其特征在于，透波蒙皮采用石英纖維織物或玻璃纖維織物，厚度為0.1～0.3mm，采用室溫固化樹脂手糊成型。

技術總結
本發明公開了一種混雜纖維共固化的多功能復合材料翼面結構，屬于航空航天材料技術領域。本發明為解決傳統復合材料翼面無法同時具備承載與偵測功能的問題，主要采用混雜纖維共固化工藝，并結合同層對接、錯層搭接的插鋪鋪層結構，形成了混雜纖維過渡區，優化了連接方式，避免金屬連接對功能區電性能的干擾，同時提高了翼面整體的剛度與強度。本發明將傳統復合材料翼面結構與天線結合形成智能蒙皮結構，功能區采用透波纖維材料和天線共形，承載區采用碳纖維材料，實現了功能分區協同工作；采用混雜纖維共固化工藝消除了金屬化對天線電性能的影響，實現了傳統復合材料結構件向結構功能一體化部件的轉變。

技術研發人員：徐暢,張惠玲,唐中華
受保護的技術使用者：航天特種材料及工藝技術研究所
技術研發日：
技術公布日：2025/4/28
