本技術涉及建筑施工，尤其涉及一種用于懸挑腳手架可調節式立桿固定裝置。

背景技術：

1、懸挑腳手架指的是架體結構卸荷在附著于建筑結構的剛性懸挑梁(架)上的腳手架，用于建筑施工中的主體或者裝修工程作業及安全防護需要。

2、公告號為cn216713760u的中國專利，公開了一種用于懸挑架上固定腳手架立桿的輔助機構，包括水平板和限位板，并在水平板和限位板上開設有大量的凹槽和通孔來實現定位和固定目的。雖然能夠?qū)崿F(xiàn)腳手架立桿固定和調節的要求，但是結構復雜，制作成本較高，且開孔和開槽的位置較多，容易降低結構強度，其次，施工過程中掉落的混凝土和其他雜物容易對凹槽進行封堵，不易拆卸和周轉。

3、如何開發一種用于懸挑腳手架可調節式立桿固定裝置，能夠減少或避免開孔和開槽的同時，便于加工制造，降低使用成本，便于周轉，成為本領域技術人員亟待解決的技術難題。

技術實現思路

1、本實用新型的目的是提供一種用于懸挑腳手架可調節式立桿固定裝置，解決背景技術中所列的問題。

2、為解決上述技術問題，本實用新型采用如下技術方案：

3、本實用新型一種用于懸挑腳手架可調節式立桿固定裝置，包括支撐件、定位管和滑動件，所述支撐件與所述滑動件均與型鋼抵接，所述支撐件的上表面固定安裝有定位管，所述滑動件套裝在所述支撐件上，且所述支撐件與所述滑動件固定連接。

4、優選的，所述支撐件包括支撐板、豎板和第一水平板，所述支撐板的一端與所述豎板的頂端固定連接，所述豎板的底端與所述第一水平板的一端固定連接；

5、所述支撐板的下表面與所述型鋼的翼緣板上表面抵接，所述豎板的內側壁與所述型鋼的翼緣板側壁抵接，所述第一水平板的上表面與所述型鋼的翼緣板下表面抵接。

6、優選的，所述定位管沿軸向上垂直固定安裝在所述支撐板的上表面。

7、優選的，所述滑動件包括槽鋼和第二水平板，所述槽鋼的開口處固定安裝有所述第二水平板；

8、所述槽鋼的內壁與所述支撐板抵接，所述第二水平板的上表面與所述型鋼的翼緣板下表面抵接。

9、優選的，還包括第一連接耳板和第二連接耳板，所述第一連接耳板固定安裝在所述支撐板的上表面，所述第二連接耳板固定安裝在所述槽鋼的上表面。

10、優選的，所述第一連接耳板與所述第二連接耳板通過建筑絲杠連接，所述建筑絲杠的兩端連接有螺母，所述螺母分別與所述第一連接耳板與所述第二連接耳板相互背離的面抵接。

11、與現有技術相比，本實用新型的有益技術效果：

12、本實用新型一種用于懸挑腳手架可調節式立桿固定裝置，支撐件與滑動架能夠?qū)姨艏苄弯摰囊砭壈暹M(jìn)行夾緊實現固定，且能夠調節支撐件與滑動件的相對位置來適應型鋼尺寸，施工靈活可周轉，而且結構簡單，能夠減少或避免開孔和開槽的同時，便于加工制造，制作成本低廉，經濟適用。

技術特征：

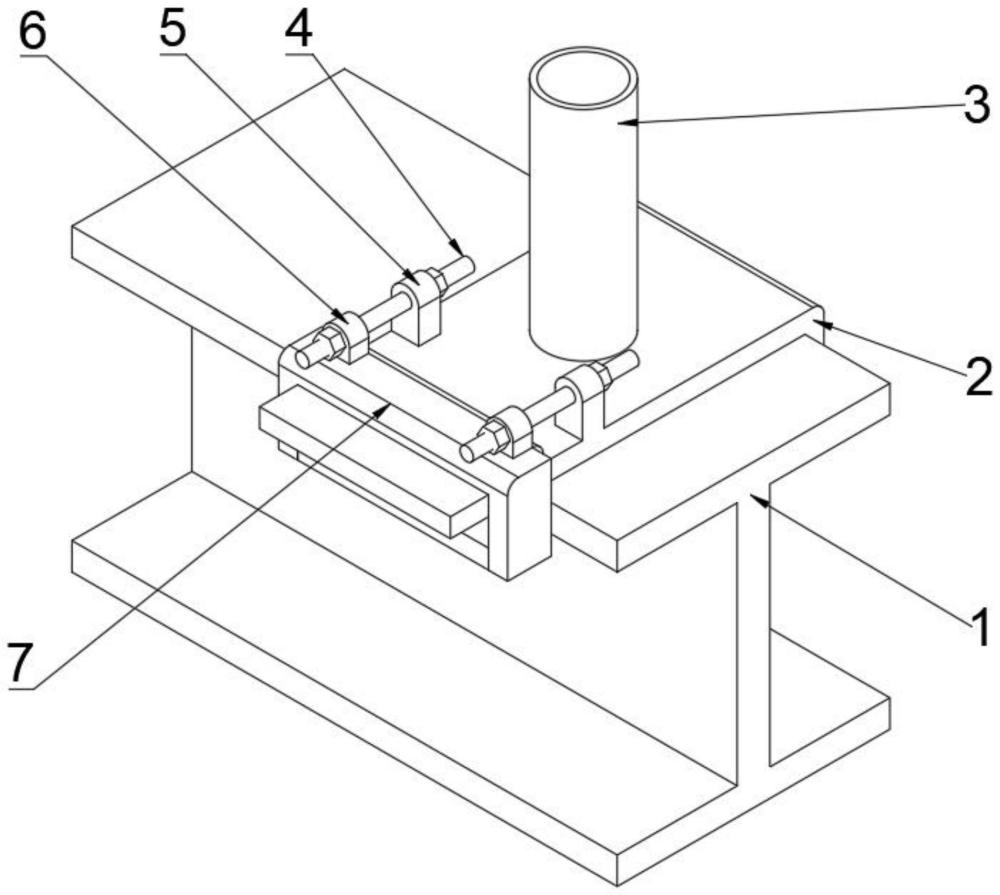

1.一種用于懸挑腳手架可調節式立桿固定裝置，其特征在于，包括支撐件（2）、定位管（3）和滑動件（7），所述支撐件（2）與所述滑動件（7）均與型鋼（1）抵接，所述支撐件（2）的上表面固定安裝有定位管（3），所述滑動件（7）套裝在所述支撐件（2）上，且所述支撐件（2）與所述滑動件（7）固定連接；

2.根據權利要求1所述的一種用于懸挑腳手架可調節式立桿固定裝置，其特征在于：所述定位管（3）沿軸向上垂直固定安裝在所述支撐板（201）的上表面。

3.根據權利要求1所述的一種用于懸挑腳手架可調節式立桿固定裝置，其特征在于：還包括第一連接耳板（5）和第二連接耳板（6），所述第一連接耳板（5）固定安裝在所述支撐板（201）的上表面，所述第二連接耳板（6）固定安裝在所述槽鋼（701）的上表面。

4.根據權利要求3所述的一種用于懸挑腳手架可調節式立桿固定裝置，其特征在于：所述第一連接耳板（5）與所述第二連接耳板（6）通過建筑絲杠（4）連接，所述建筑絲杠（4）的兩端連接有螺母，所述螺母分別與所述第一連接耳板（5）與所述第二連接耳板（6）相互背離的面抵接。

技術總結
本技術公開了一種用于懸挑腳手架可調節式立桿固定裝置，涉及建筑施工技術領域，包括支撐件、定位管和滑動件，支撐件與滑動件均與型鋼抵接，支撐件的上表面固定安裝有定位管，滑動件套裝在支撐件上，且支撐件與滑動件固定連接。本技術一種用于懸挑腳手架可調節式立桿固定裝置，支撐件與滑動架能夠?qū)姨艏苄弯摰囊砭壈暹M(jìn)行夾緊實現固定，且能夠調節支撐件與滑動件的相對位置來適應型鋼尺寸，施工靈活可周轉，而且結構簡單，能夠減少或避免開孔和開槽的同時，便于加工制造，制作成本低廉，經濟適用。

技術研發人員：段田,陳希志,王贊,肖金宇,陳豫潔,唐學忠,梁懷剛,周守波,張曉光,趙澤章,柴少峰,楊宇,霍智勇,魯小明,楊恩澤
受保護的技術使用者：中鐵十六局集團城市建設發展有限公司
技術研發日：20240416
技術公布日：2025/4/28
