本發明涉及貼膜，尤其涉及一種貼膜工具及包裝盒。

背景技術：

1、為了保護電子產品的某些部位(例如鏡頭、屏幕)，往往會對電子產品的這些部位進行貼膜保護。相關技術中，在貼膜時，如果保護膜的形狀與電子產品所需要保護的部位的形狀不相同，需要先通過切割工具將保護膜的一部分切成所需的形狀，然后再將切好的保護膜粘貼在電子產品所需要保護的部位上，這樣貼膜操作不僅十分繁瑣，而且貼膜效率低下。

技術實現思路

1、本發明實施例的一個目的在于：提供一種貼膜工具及包裝盒，可實現切膜動作以及貼膜動作同時完成，進而提高貼膜效率。

2、為達上述目的，本發明采用以下技術方案：

3、一種貼膜工具，包括支撐件以及貼膜件；所述支撐件的內部具有限位槽；所述支撐件的兩側分別設有連通所述限位槽與外部的第一開口、第二開口，所述支撐件的一側表面設置有保護膜；所述貼膜件可移動設置于所述限位槽中，所述貼膜件被設置為可以擠壓所述保護膜使其脫離所述支撐件而粘貼到電子產品表面。

4、可選地，所述貼膜件上設置有與所述限位槽配合的限位凸起，通過所述限位槽與所述限位凸起相配合限制所述貼膜件，于所述限位槽中移動的行程。

5、可選地，所述貼膜件包括主體部以及切膜部；所述切膜部設置于所述主體部的一端，所述限位凸起設置于所述主體部的外周；所述主體部活動穿設于所述第一開口，所述限位凸起位于所述限位槽內，以限制所述主體部從所述限位槽完全脫離，所述主體部的外壁與所述第一開口的孔壁接觸抵接。

6、可選地，所述切膜部為環狀切刀，所述環狀切刀的外壁與所述第二開口的孔壁接觸抵接，所述切膜部至少部分位于所述限位槽，所述主體部沿靠近所述第二開口的方向活動，使所述切膜部可從所述第二開口伸出以對所述保護膜進行切割。

7、可選地，所述主體部為空心結構，靠近所述切膜部的內側設置有抵壓件。

8、可選地，所述主體部遠離所述切膜部的一端設置有手持部。

9、可選地，所述支撐件由平面紙板折疊而成。

10、可選地，所述支撐件包括兩個第一側板以及第二側板；兩個所述第一側板的第一端通過其中一個所述第二側板連接，兩個所述第一側板的第二端通過另一個所述第二側板連接，所述第一側板與所述第二側板在連接處設置有折痕；兩個所述第一側板與兩個所述第二側板共同圍成所述限位槽。

11、可選地，至少一個所述第一側板包括可拆卸連接的第一連接板以及第二連接板；所述第一開口與所述第二開口分別設置于兩個所述第一側板上；所述第一連接板與所述第二連接板之間形成所述第一開口或所述第二開口。

12、可選地，所述第一連接板設有第一卡接部，所述第二連接板設有與所述第一卡接部卡扣配合的第二卡接部。

13、一種包裝盒，包括盒主體以及設置于所述盒主體中的上述的貼膜工具。

14、可選地，所述盒主體具有可容納所述貼膜工具以及電子產品的定位腔；所述貼膜工具與電子產品均放置于所述定位腔內，使所述貼膜件與電子產品的待貼部定位對齊。

15、可選地，所述盒主體的外壁設有可按壓所述貼膜件的第三開口。

16、可選地，所述盒主體為由平面紙板折疊而成的包裝盒。

17、本發明的有益效果為：在貼膜時，將待貼的保護膜固定在支撐件上，然后將整個貼膜工具移動至電子產品處，且保護膜緊貼于電子產品的待貼部，通過按壓貼膜件沿靠近電子產品的方向活動，以便貼膜件能夠擠壓保護膜使其脫離支撐件而粘貼到電子產品表面，可實現切膜動作以及貼膜動作同時完成，進而提高貼膜效率。

技術特征：

1.一種貼膜工具，其特征在于，包括：

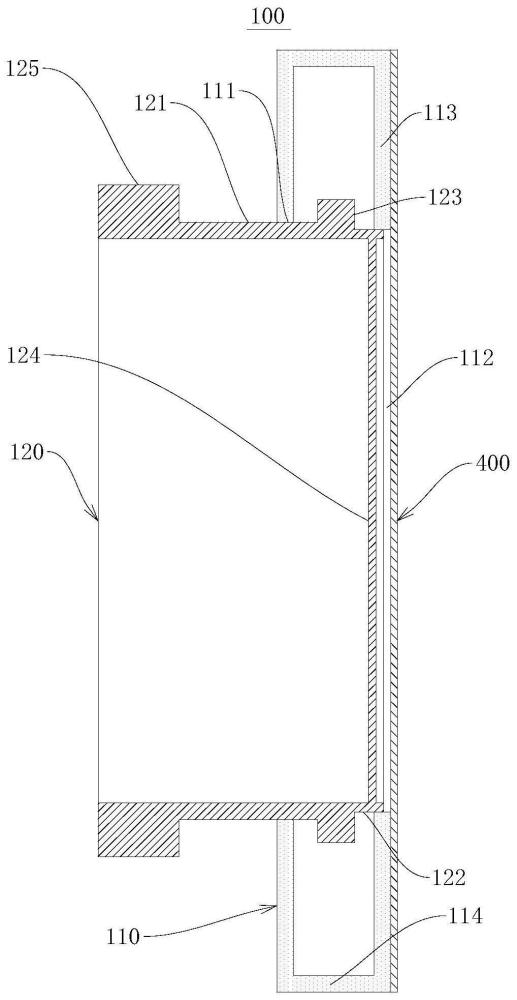

2.根據權利要求1所述的貼膜工具，其特征在于，所述貼膜件(120)上設置有與所述限位槽配合的限位凸起(123)，通過所述限位槽與所述限位凸起(123)相配合限制所述貼膜件(120)，于所述限位槽中移動的行程。

3.根據權利要求2所述的貼膜工具，其特征在于，

4.根據權利要求3所述的貼膜工具，其特征在于，所述切膜部(122)為環狀切刀，所述環狀切刀的外壁與所述第二開口(112)的孔壁接觸抵接，所述切膜部(122)至少部分位于所述限位槽，所述主體部(121)沿靠近所述第二開口(112)的方向活動，使所述切膜部(122)可從所述第二開口(112)伸出以對所述保護膜(400)進行切割。

5.根據權利要求4所述的貼膜工具，其特征在于，所述主體部(121)為空心結構，靠近所述切膜部(122)的內側設置有抵壓件(124)。

6.根據權利要求3所述的貼膜工具，其特征在于，所述主體部(121)遠離所述切膜部(122)的一端設置有手持部(125)。

7.根據權利要求1所述的貼膜工具，其特征在于，所述支撐件(110)由平面紙板折疊而成。

8.根據權利要求7所述的貼膜工具，其特征在于，所述支撐件(110)包括兩個第一側板(113)以及第二側板(114)；

9.根據權利要求8所述的貼膜工具，其特征在于，至少一個所述第一側板(113)包括可拆卸連接的第一連接板(115)以及第二連接板(116)；

10.根據權利要求9所述的貼膜工具，其特征在于，所述第一連接板(115)設有第一卡接部(117)，所述第二連接板(116)設有與所述第一卡接部(117)卡扣配合的第二卡接部(118)。

11.一種包裝盒，其特征在于，包括盒主體(200)以及設置于所述盒主體(200)中的權利要求1-10中任一項所述的貼膜工具(100)。

12.根據權利要求11所述的包裝盒，其特征在于，所述盒主體(200)具有可容納所述貼膜工具(100)以及電子產品(300)的定位腔(210)；

13.根據權利要求12所述的包裝盒，其特征在于，所述盒主體(200)的外壁設有可按壓所述貼膜件(120)的第三開口(230)。

14.根據權利要求12所述的包裝盒，其特征在于，所述盒主體(200)為由平面紙板折疊而成的包裝盒。

技術總結
本發明公開一種貼膜工具及包裝盒，貼膜工具包括支撐件以及貼膜件；支撐件的內部具有限位槽；支撐件的兩側分別設有連通限位槽與外部的第一開口、第二開口，支撐件的一側表面設置有保護膜；貼膜件可移動設置于限位槽中，貼膜件被設置為可以擠壓保護膜使其脫離支撐件而粘貼到電子產品表面。在支撐件的輔助下，通過按壓貼膜件沿靠近電子產品的方向活動，以便貼膜件能夠擠壓保護膜使其脫離支撐件而粘貼到電子產品表面，可實現切膜動作以及貼膜動作同時完成，進而提高貼膜效率。

技術研發人員：林品治
受保護的技術使用者：廣州視源電子科技股份有限公司
技術研發日：
技術公布日：2025/4/24
