本技術屬于木結構建筑，具體涉及一種格構柱柱頂連接結構。

背景技術：

1、在“雙碳”背景下，作為節能環保的綠色建筑，木結構建筑的應用愈加廣泛。然而受原木本身尺寸的影響，用于木結構建筑的木材的截面尺寸也會受限，小截面尺寸的木材生產制造相對容易且對原木的利用率更高，如何將小截面的木材更加廣泛靈活的使用，是當下存在的一個問題。

2、在規模不同的木結構建筑中，需要用到不同截面的木材。現階段用到木結構的建筑中主要還是需要什么尺寸就直接用什么尺寸的木材，對于較小截面的木材的利用率較低，導致資源的浪費。

技術實現思路

1、本實用新型的目的在于提供一種格構柱柱頂連接結構，以解決對于較小截面的木材的利用率較低，導致資源的浪費的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種格構柱柱頂連接結構，包括中心柱和金屬連接片，所述金屬連接片為四個，四個所述金屬連接片均固定連接在所述中心柱的外壁，且關于中心柱兩兩對稱設置，所述中心柱上設置有頂蓋，所述金屬連接片與所述頂蓋固定連接；

3、所述金屬連接片為以中部為固定點，左右兩側對稱向一側彎折90度，形成的“c”形，所述金屬連接片的“c”形端口與所述中心柱的外壁固定連接，所述頂蓋固定安裝在所述中心柱的軸心處，且與其垂直連接，所述金屬連接片的“c”形端口相鄰的一側與所述頂蓋固定連接。

4、優選的，所述中心柱為矩形的空心管體。

5、優選的，所述金屬連接片相對兩側的外壁上開設有螺紋孔。

6、本實用新型的技術效果和優點：通過相鄰的兩個金屬連接片分別固定木柱，使得四根小截面木柱連接為整體作為大截面的木柱使用，以提高對小截面木材的利用率，便于小面積木材的相關應用和設計，通過金屬連接片與中心柱將多個小截面木材連接成一個做更大截面尺寸的木材，并不影響實際使用，提高木材的使用率，減少浪費。

技術特征：

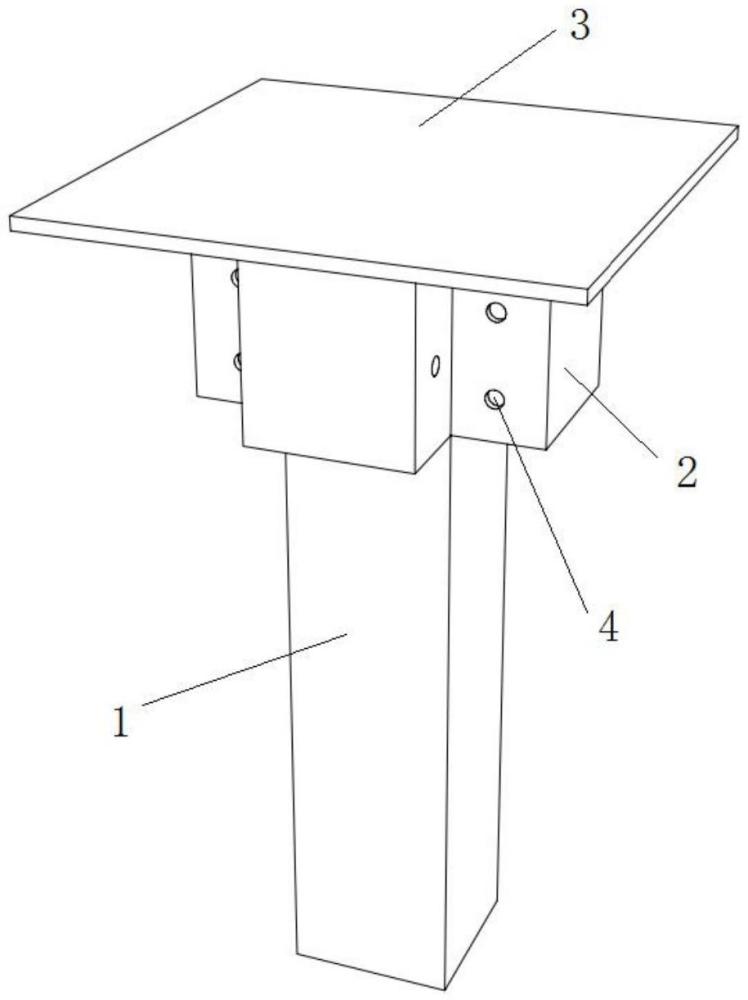

1.一種格構柱柱頂連接結構，其特征在于：包括中心柱(1)和金屬連接片(2)，所述金屬連接片(2)為四個，四個所述金屬連接片(2)均固定連接在所述中心柱(1)的外壁，且關于中心柱(1)兩兩對稱設置，所述中心柱(1)上設置有頂蓋(3)，所述金屬連接片(2)與所述頂蓋(3)固定連接；

2.根據權利要求1所述的一種格構柱柱頂連接結構，其特征在于：所述中心柱(1)為矩形的空心管體。

3.根據權利要求2所述的一種格構柱柱頂連接結構，其特征在于：所述金屬連接片(2)相對兩側的外壁上開設有螺紋孔(4)。

技術總結
本技術公開了一種格構柱柱頂連接結構，包括中心柱和金屬連接片，所述金屬連接片為四個，四個所述金屬連接片均固定連接在所述中心柱的外壁，且關于中心柱兩兩對稱設置，所述中心柱上設置有頂蓋，所述金屬連接片與所述頂蓋固定連接；所述金屬連接片為以中部為固定點，左右兩側對稱向一側彎折90度，形成的“C”形。通過相鄰的兩個金屬連接片分別固定木柱，使得四根小截面木柱連接為整體作為大截面的木柱使用，以提高對小截面木材的利用率，便于小面積木材的相關應用和設計，通過金屬連接片與中心柱將多個小截面木材連接成一個做更大截面尺寸的木材，并不影響實際使用，提高木材的使用率，減少浪費。

技術研發人員：張海龍,滕樹余,馬威
受保護的技術使用者：江蘇聯筑建筑科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
