本技術涉及安全立網領域，更具體地說，本技術涉及一種安全立網拉展及固定裝置。

背景技術：

1、安全網是在進行高空建筑施工設備安裝或技藝表演時，在其下或其側設置的起保護作用的網，以防因人或物件墜落而造成的事故；

2、經檢索，現有專利(公開號：cn211396710u)公開了一種加強型安全立網，包括網體和支撐柱，所述網體的中部編織連接有筋繩，所述網體的四端編織連接有邊繩，所述邊繩的左右端均勻編織連接有系繩，所述系繩的另一端捆綁有支撐柱，本實用新型輔助支撐裝置由連接座、調節螺栓、支撐腳和固定板組成，連接座通過固定板螺栓固定在支撐桿上，徒手轉動調節螺栓將其擰松，再將支撐架抓住支撐腳以調節螺栓為原點在連接座中進行轉動與支撐柱進行夾角調節，使支撐架與地面接觸對支撐桿中上部進行支撐，防止受力翹起，有益效果是通過輔助支撐裝置當物體傾倒被安全立網罩住上部受力將支撐柱中上部支撐，使支撐柱底板螺栓不會被帶翹起，使安全立網防護牢固。發明人在實現本實用新型的過程中發現現有技術存在如下問題：

3、現有的安全立網主要為建筑工程現場安全防護為目的，可有效防止建筑現場的各種物體的自由墜落，從而產生緩沖作用，工人在安裝時將安全網一端放至合適位置，并用扎絲綁扎牢固，然后沿外架將安全網孔位用手拉展并進行固定，工人拉展過程中在外架施工時拉展安全密目網需一只手拉緊密目網另一只手需進行綁扎，施工時存在安全隱患，扎絲綁扎與鋼管摩擦?xí)r間久容易銹蝕后容易脫落，因此在對安全網進行固定時需要固定機構便于進行快速安全的固定；

4、因此，針對上述問題提出一種安全立網拉展及固定裝置。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種安全立網拉展及固定裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種安全立網拉展及固定裝置，包括安裝架，所述安裝架的上面安裝有固定機構，所述固定機構包括有支撐組件，所述支撐組件的上面滑動連接有調節桿，所述調節桿的上面固定連接有卡扣組件，所述卡扣組件的內部貫穿連接有拉鉤，所述拉鉤上開設有齒輪槽；

3、所述拉鉤的外壁固定連接有限位板，所述限位板的底端固定連接有按壓把手，所述拉鉤的外壁纏繞連接有第二彈簧，所述支撐組件安裝在安裝架的外壁。

4、優選的，所述安裝架的外壁設置有安全網，所述安全網的上面開設有固定孔，所述固定孔的上面活動安裝有尼龍繩，所述尼龍繩的上面活動安裝有繩卡。

5、優選的，所述尼龍繩穿過固定孔安裝在安裝架上，所述繩卡穿過安全網安裝在尼龍繩上。

6、優選的，所述支撐組件包括有固定架，所述固定架的上面螺紋連接有第一固定螺栓。

7、優選的，所述固定架的上面固定連接有連接桿，所述連接桿的上面固定連接有固定套，所述固定套的內壁與調節桿之間為滑動連接。

8、優選的，所述固定套的上端螺紋連接有第二固定螺栓，所述第二固定螺栓的底端與調節桿的外壁之間為活動連接。

9、優選的，所述卡扣組件包括有連接架，所述第二彈簧固定安裝在連接架的內壁。

10、優選的，所述連接架的上面固定連接有安裝塊，所述安裝塊的上面通過轉軸連接有活動桿，所述活動桿的左側底端固定連接有鎖塊，所述活動桿的右側底端固定連接有第一彈簧。

11、本實用新型的技術效果和優點：

12、1、與現有技術相比，該一種安全立網拉展及固定裝置通過固定機構便于對安全立網進行快速安全的固定，在使用時可以將支撐組件固定在安裝架上進行定位，然后將拉鉤套在另一端的固定孔上，然后通過按壓把手帶動拉鉤向后拉動，在拉動時調節桿會在固定套內滑動進行限位，當拉扯到合適的松緊度后拉鉤會通過限位板對第二彈簧進行擠壓，此時卡扣組件會在拉鉤上固定，同時緊固第二固定螺栓使調節桿卡在固定套上，此時工作人員可以對安全立網進行固定，該設備結構小巧，方便攜帶，使用方便，可固定在外架上對安全網進行拉緊，工人可單手操作，提高操作工人高空作業安全性，材料綠色環保，可重復利用多次，零件可替換使用。

13、2、與現有技術相比，該一種安全立網拉展及固定裝置通過尼龍繩和繩卡可以穩定固定，在使用時將尼龍繩通過繩卡提前固定在固定孔上，然后在安裝時可以直接進行捆綁固定，解決了傳統的需要臨時用鐵絲進行固定的問題，減少工人外架施工作業時間。

技術特征：

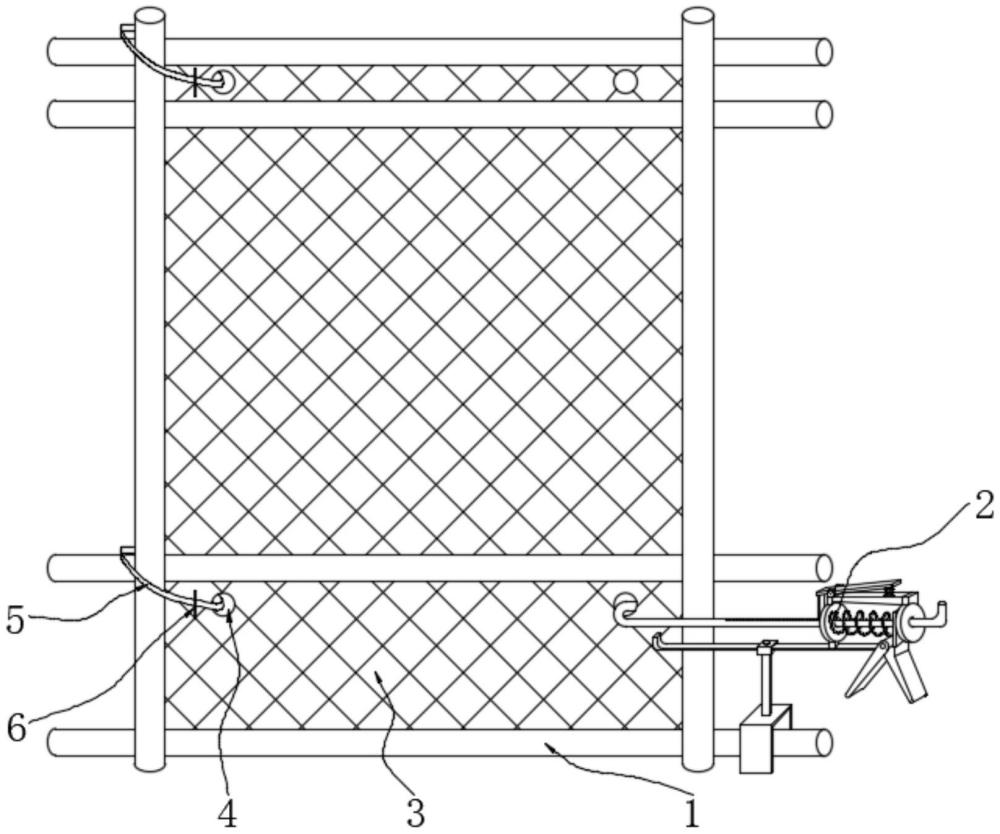

1.一種安全立網拉展及固定裝置，包括安裝架(1)，其特征在于：所述安裝架(1)的上面安裝有固定機構(2)，所述固定機構(2)包括有支撐組件(201)，所述支撐組件(201)的上面滑動連接有調節桿(202)，所述調節桿(202)的上面固定連接有卡扣組件(203)，所述卡扣組件(203)的內部貫穿連接有拉鉤(204)，所述拉鉤(204)上開設有齒輪槽；

2.根據權利要求1所述的一種安全立網拉展及固定裝置，其特征在于：所述安裝架(1)的外壁設置有安全網(3)，所述安全網(3)的上面開設有固定孔(4)，所述固定孔(4)的上面活動安裝有尼龍繩(5)，所述尼龍繩(5)的上面活動安裝有繩卡(6)。

3.根據權利要求2所述的一種安全立網拉展及固定裝置，其特征在于：所述尼龍繩(5)穿過固定孔(4)安裝在安裝架(1)上，所述繩卡(6)穿過安全網(3)安裝在尼龍繩(5)上。

4.根據權利要求1所述的一種安全立網拉展及固定裝置，其特征在于：所述支撐組件(201)包括有固定架(2011)，所述固定架(2011)的上面螺紋連接有第一固定螺栓(2012)。

5.根據權利要求4所述的一種安全立網拉展及固定裝置，其特征在于：所述固定架(2011)的上面固定連接有連接桿(2013)，所述連接桿(2013)的上面固定連接有固定套(2014)，所述固定套(2014)的內壁與調節桿(202)之間為滑動連接。

6.根據權利要求5所述的一種安全立網拉展及固定裝置，其特征在于：所述固定套(2014)的上端螺紋連接有第二固定螺栓(2015)，所述第二固定螺栓(2015)的底端與調節桿(202)的外壁之間為活動連接。

7.根據權利要求1所述的一種安全立網拉展及固定裝置，其特征在于：所述卡扣組件(203)包括有連接架(2031)，所述第二彈簧(205)固定安裝在連接架(2031)的內壁。

8.根據權利要求7所述的一種安全立網拉展及固定裝置，其特征在于：所述連接架(2031)的上面固定連接有安裝塊(2032)，所述安裝塊(2032)的上面通過轉軸連接有活動桿(2033)，所述活動桿(2033)的左側底端固定連接有鎖塊(2035)，所述活動桿(2033)的右側底端固定連接有第一彈簧(2034)。

技術總結
本技術公開了一種安全立網拉展及固定裝置，具體涉及安全立網領域，包括安裝架，所述安裝架的上面安裝有固定機構，所述固定機構包括有支撐組件，所述支撐組件的上面滑動連接有調節桿，所述調節桿的上面固定連接有卡扣組件，所述卡扣組件的內部貫穿連接有拉鉤，所述拉鉤上開設有齒輪槽，所述拉鉤的外壁固定連接有限位板；本技術通過固定機構便于對安全立網進行快速安全的固定，在使用時可以將支撐組件固定在安裝架上進行定位，然后將拉鉤套在另一端的固定孔上，該設備結構小巧，方便攜帶，使用方便，可固定在外架上對安全網進行拉緊，工人可單手操作，提高操作工人高空作業安全性，材料綠色環保，可重復利用多次，零件可替換使用。

技術研發人員：王世偉,王舒心,王自勝,董宏運,高威,陳瓊瓊,趙成武,郜凌軒,譚震宇,袁森
受保護的技術使用者：中建八局第一建設有限公司
技術研發日：20240715
技術公布日：2025/4/28
