本發明屬于瀝青輸送，具體是瀝青原料輸送皮帶及其用于該輸送皮帶的防漏組件。

背景技術：

1、瀝青原料輸送皮帶是瀝青拌合站中重要的輸送設備之一，其主要作用是將瀝青原料從一個地方輸送到另一個地方，根據材料性質和輸送方式不同，輸送皮帶分為橡膠輸送帶、鋼絲繩芯輸送帶、棉布芯輸送帶等多種類型，瀝青原料輸送皮帶通常會選擇耐磨、耐高溫、耐油、耐腐蝕的材質，以適應瀝青原料的特性和輸送環境；其中，瀝青原料輸送皮帶的防漏組件對于確保輸送過程的順利進行和減少物料浪費至關重要，其主要功能是阻擋物料從皮帶兩側泄漏。

2、中國發明專利cn116750443b涉及貨物運輸技術領域，具體涉及一種瀝青制備輸送集料皮帶機，包括底座，所述底座的上方設有兩個輸送輥，兩個輸送輥之間通過輸送皮帶連接，輸送皮帶的兩側分別設有第一側板，輸送輥的兩端分別固定連接有第一轉軸，第一轉軸和第一側板通過軸承連接，其中一個第一側板上固定連接有第一電機；該瀝青原料輸送皮帶輸送效率低，輸送效果差。

3、中國發明專利cn118125067b提供一種改性瀝青生產物料輸送裝置，涉及瀝青生產領域。該改性瀝青生產物料輸送裝置，包括：導軌和運輸箱；所述導軌滑動連接有滑座，所述滑座安裝有用于驅動所述滑座沿所述導軌滑移的驅動件；所述運輸箱設置在所述滑座下部，所述運輸箱與所述滑座之間連接有調節架；該瀝青原料輸送裝置操作難度低，輸送精度低。

4、瀝青原料在攪拌完成后需要進行后續的傳送，而由于瀝青原料下料速率和下料量不同，因此容易導致瀝青原料在輸送皮帶上方不均勻地分布，進而造成輸送皮帶發生彎折形變，并最終影響瀝青原料的正常傳送效率。

5、并且當瀝青原料在輸送皮帶一側發生堆積時，輸送皮帶會對應向一側發生傾斜，并最終造成瀝青原料發生側漏。

6、同時當輸送皮帶上方的瀝青原料輸送至端部并進行下料時，僅靠瀝青原料自身重力下料會造成瀝青原料發生堆積，并影響瀝青原料后續的輸送。

7、而瀝青原料在輸送過程中會粘連在輸送皮帶外表面，如果不能對該瀝青原料進行清潔，不僅會影響瀝青原料正常的回收效果，同時還會對后續瀝青原料的輸送造成影響。

技術實現思路

1、針對以上問題，本發明提供了瀝青原料輸送皮帶及其用于該輸送皮帶的防漏組件。

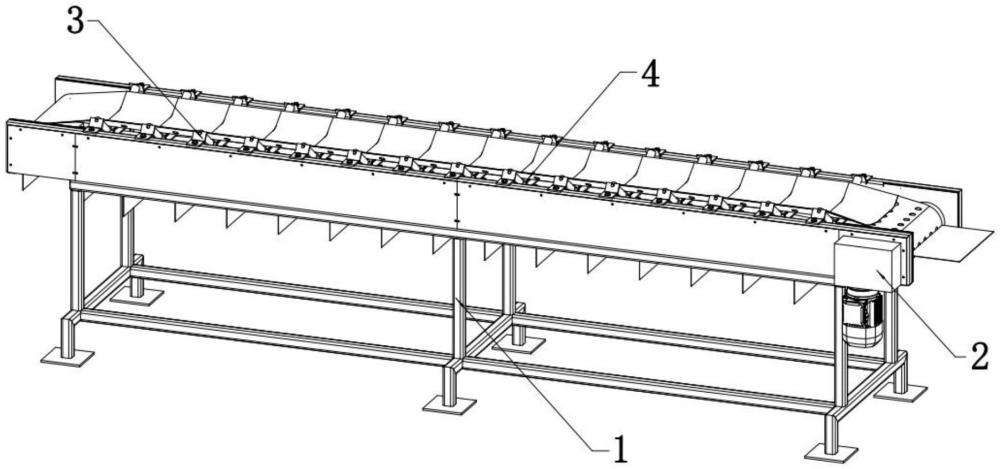

2、為實現上述目的，本發明提供如下技術方案：瀝青原料輸送皮帶，包括固定結構，所述固定結構的內部設有輸送結構；

3、所述固定結構包括底座，所述底座的頂部均勻設有多個氣動高度推桿，所述氣動高度推桿的頂部鉸接有頂架，所述頂架的頂部設有安裝板；

4、所述輸送結構包括傳送帶，所述傳送帶的內部均勻設有多個通風孔，所述傳送帶的外表面包覆有多個首尾相疊置的遮擋片。

5、傳送帶帶動遮擋片不斷傳送，進而提高對瀝青原料的傳送穩定性，并且保證瀝青原料下料的均勻性，避免瀝青原料發生堆積并影響后續傳送。

6、優選地，所述底座的底部均勻設有多個彈性墊，所述彈性墊具備彈性，相鄰所述底座之間設有加強桿，所述安裝板的一側設有控制器，所述控制器電性控制各電氣元件，多個所述氣動高度推桿均勻分布的傾斜角度相匹配。

7、優選地，所述安裝板的一側設有聯軸器，所述聯軸器的底部輸入端設有驅動電機，所述聯軸器的一側輸出端穿過安裝板并設有主動軸，所述主動軸的另一端與安裝板的側壁通過連接軸承轉動連接，所述主動軸的一側設有從動軸，所述從動軸的兩側通過連接軸承與安裝板相面對端面轉動連接，所述傳送帶與主動軸和從動軸的外表面?zhèn)鲃舆B接。

8、優選地，所述遮擋片的一側與傳送帶的外表面固定連接，相鄰所述遮擋片相互接觸并與傳送帶外表面相匹配，所述頂架的頂部均勻設有多個軸承座，所述軸承座的內部對稱設有兩個緊固螺栓，所述緊固螺栓底部穿過軸承座并與頂架的頂部固定連接，相鄰所述軸承座之間傳動連接有張緊輥，所述張緊輥與傳送帶的外表面擠壓傳送。

9、防漏組件，所述防漏組件用于如所述的瀝青原料輸送皮帶，包括多個支撐結構，所述支撐結構的上方均設有調節結構；

10、所述支撐結構包括兩個轉動軸，所述轉動軸的外表面設有側輥，所述側輥的下方均設有拼接板，相鄰兩個所述拼接板之間設有底板，所述底板的上方對稱設有兩個連接座，所述連接座的頂部均設有距離傳感器；

11、所述調節結構包括送風筒，所述送風筒的內部均勻開設有多個連通孔，所述送風筒的內部對稱滑動連接有兩個滑動筒，所述滑動筒內部均勻開設有多個對接孔，所述送風筒的軸心處設有氣泵。

12、通過距離傳感器檢測到的距離值變化，對應調節滑動筒在送風筒內部的位移量，從而調節連通孔和對接孔的重合面積，進一步提高對傳送帶的傳送穩定性以及對遮擋片外表面的風力清潔效果。

13、優選地，兩個所述拼接板遠離連接座的一側頂部均設有側座，所述轉動軸的兩側外表面分別與側座和連接座的內部相互卡接，所述側輥的外表面與傳送帶的內壁相互接觸且傳動連接，兩個所述拼接板均傾斜設置且與底板之間的夾角相同，多個所述底板均水平設置。

14、優選地，兩個所述拼接板相互背對的一側均設有墊板，所述墊板的內部設有螺紋孔，所述螺紋孔的內部螺紋連接有固定螺栓，所述固定螺栓的底部穿過螺紋孔并與安裝板的頂部螺紋固定連接，所述距離傳感器用以檢測連接座頂部與傳送帶底部之間的距離值。

15、優選地，所述送風筒的兩側內壁均設有密封軸承，所述密封軸承的內部設有中軸桿，兩個所述中軸桿向背對的一側外表面均與連接座的內部相互卡接，兩個所述中軸桿相面對的一側均與氣泵的側壁固定連接，所述氣泵的頂部設有抽風管，所述氣泵的底部設有排風管。

16、優選地，所述滑動筒的外表面與送風筒的內壁密封滑動連接，所述送風筒的側壁均勻設有多個氣動調節推桿，所述氣動調節推桿的另一側輸出端均與滑動筒的側壁固定連接，所述連通孔與對接孔相匹配，所述送風筒的外表面與傳送帶的內壁相互接觸且傳動連接。

17、與現有技術相比，本發明的有益效果如下：

18、1、本技術通過設置固定結構、輸送結構、支撐結構和調節結構等部件的相互配合，該瀝青原料輸送皮帶及防漏組件傳送效率高，傳送效果好，滿足實際對瀝青原料的穩定傳送需求，操作簡單，安全穩定，適應性強，調控性高。

19、2、本技術通過設置傳送帶和距離傳感器等部件的相互配合，該瀝青原料輸送皮帶及防漏組件能實時檢測傳送帶上方瀝青原料量以及位置，并對應調節對傳送帶內壁的吸附力，從而保證傳送帶平穩安全傳送，水平度更高，均勻性更好，操作性更強。

20、3、本技術通過設置遮擋片和主動軸等部件的相互配合，當傳送帶帶動瀝青原料到達端部并進行下料時，借助遮擋片受到的離心力將瀝青原料甩出，從而有效地保證瀝青原料下料的均勻性，避免瀝青原料發生堆積并影響后續瀝青原料的正常傳送。

21、4、本技術通過設置通風孔和滑動筒等部件的相互配合，該瀝青原料輸送皮帶及防漏組件在完成瀝青原料的下料后，豎直狀態的遮擋片受到脈沖風力作用發生高頻振動，進而實現對遮擋片外表面附著雜質的風力振動清潔，清潔效率更高，清潔效果更好，保證后續遮擋片對瀝青原料的傳送支撐穩定性。
