本發明屬于實驗儀器，具體是指一種培養基自動分裝設備。

背景技術：

1、培養基自動分裝設備是一種用于生物學、農學、化學工程領域的科學儀器，旨在提高培養基制備和分裝的效率與精度。

2、但是目前培養基在分裝過程中存在一定的問題，培養基在分裝過程中往往需要用到蠕動泵，由于現有的蠕動過程中會存在一定的流量脈動，而流量脈動往往會造成分裝過程中的流量不精準的問題。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本發明提供了一種培養基自動分裝設備，將分裝過程分為多個階段，在每個階段蠕動泵都會對應變形，進而有效降低蠕動過程中的流量脈動，保證分裝過程中的精準性問題。

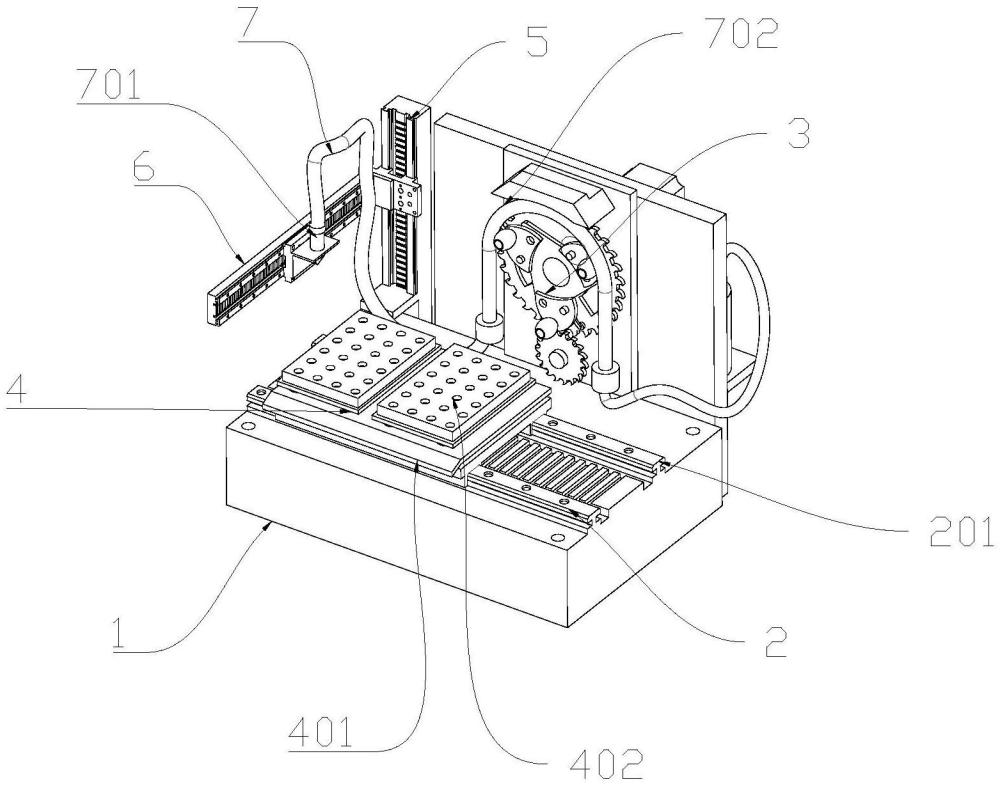

2、本發明采取的技術方案如下：本發明提供了一種培養基自動分裝設備，包括底座；裝設于所述底座上壁的第一移動組件；裝設于所述底座一側的變構型蠕動組件；移動設于所述第一移動組件上的定量支撐組件；裝設于所述底座一側的第二移動組件，并且所述第二移動組件裝設于所述變構型蠕動組件一側；裝設于所述第二移動組件上的第三移動組件；所述第三移動組件上裝設有蠕動管組件。

3、進一步地，所述變構型蠕動組件包括裝設于所述底座一側的第一支撐板，所述第一支撐板側壁固定設有第二支撐板，所述第二支撐板上轉動設有第一棘輪，所述第二支撐板上端裝設有第一壓塊。

4、進一步地，

5、所述第一棘輪一側裝設有三角支撐板，所述三角支撐板上轉動設有第一轉動板，所述三角支撐板呈三角形設計，所述第一轉動板分布設于所述三角支撐板的三個端部處；

6、所述第一轉動板與所述第一棘輪之間轉動連接設有第一轉動桿，所述第一轉動桿呈弧形設計，所述第一轉動板呈月牙瓣狀設計；

7、所述第一轉動板上轉動設有第一輥輪，所述第一棘輪轉動配合設有第二棘輪，所述第二棘輪轉動設于所述第二支撐板上。

8、進一步地，所述第一轉動桿與第一轉動板之間設有第一連接點，所述第一轉動板與所述三角支撐板之間設有第二連接點，所述第一輥輪與所述第一轉動板之間設有第三連接點，所述第一連接點繞于第二連接點轉動角度范圍為0°-50°，所述第一棘輪一側裝設有第一電機，所述第一電機裝設于所述第一支撐板一側，所述第二棘輪一側裝設有第二電機，所述第二電機裝設于所述第一支撐板一側,所述第一電機驅動設有第一主軸，所述第一棘輪轉動設于第一主軸上，所述第一棘輪內側設有第三棘輪，所述第一主軸上設有第四棘輪，所述第三棘輪與所述第四棘輪傳動配合；所述三角支撐板固定設于所述第一主軸上，所述第二棘輪與所述第四棘輪旋向相反。

9、進一步地，所述定量支撐組件包括滑動設于所述第一移動組件上的第一移動板，所述第一移動板上裝設有培養基固定板。

10、進一步地，所述第一移動組件包括裝設于所述底座上的第一滑軌，所述第一滑軌上滑動設有第一移動板，所述第一移動板與所述第一滑軌之間為直線電機驅動形式。

11、進一步地，所述第二移動組件包括裝設于所述底座側壁的第二固定板，所述第二固定板上裝設有第二滑軌，所述第二滑軌上滑動設有第二移動板，所述第二移動板與所述第二滑軌之間為直線電機驅動形式。

12、進一步地，所述第三移動組件包括裝設于所述第二移動板一側壁的第三固定板，所述第三固定板上裝設有第三滑軌，所述第三滑軌上滑動設有第三移動板，所述蠕動管組件包括固定設于所述第三移動板上的第一引流管，所述第一引流管上連通設有蠕動膠管，所述蠕動膠管放置于所述第一輥輪與所述第一壓塊之間，所述蠕動膠管一端還連接設有培養液容納瓶，所述培養液容納瓶固定設于所述底座側壁。

13、進一步地，采用一種培養基自動分裝設備的一種培養基分裝方法，包括以下步驟：

14、第一步,將第一引流管分裝單個瓶子內液體質量記為m；

15、將第一引流管實時裝入單個瓶子內液體質量記為m；

16、將裝入瓶子的個數記為n；

17、若0<n*m<0.4*n*m,記為初期階段；

18、若0.4*n*m<n*m<0.8*n*m,記為中期階段；

19、若0.8*n*m<n*m<n*m,記為分裝末期階段；

20、進一步地,在初期階段，第一電機啟動，帶動三角支撐板轉動，液體從培養液容納瓶流入到第一引流管中，進而流入到分裝管中；

21、在中期階段，此時,將培養液一進給周期分為第一階段、第二階段、第三階段，所述一進給周期為三角支撐板轉動360°旋轉時間；

22、在第一階段，此時通過第二電機帶動第二棘輪轉動，第二棘輪帶動第一轉動桿轉動，第一轉動桿帶動第一轉動板轉動，直到第一連接點相對于第二連接點呈20°角，隨后第一電機啟動，帶動三角支撐板轉動，液體從培養液容納瓶流入到第一引流管中，進而流入到分裝管中；

23、在第二階段，此時通過第二電機帶動第二棘輪轉動，第二棘輪帶動第一轉動桿轉動，第一轉動桿帶動第一轉動板轉動，直到第一連接點相對于第二連接點呈40°角，隨后第一電機啟動，帶動三角支撐板轉動，液體從培養液容納瓶流入到第一引流管中，進而流入到分裝管中；

24、在第三階段，此時通過第二電機帶動第二棘輪轉動，第二棘輪帶動第一轉動桿轉動，第一轉動桿帶動第一轉動板轉動，直到第一連接點相對于第二連接點呈35°角，隨后第一電機啟動，帶動三角支撐板轉動，液體從培養液容納瓶流入到第一引流管中，進而流入到分裝管中；

25、在末期階段:

26、此時,將培養液一進給周期分為第一階段、第二階段、第三階段、第四階段和第五階段，所述一進給周期為三角支撐板轉動360°旋轉時間；

27、在第一階段，此時通過第二電機帶動第二棘輪轉動，第二棘輪帶動第一轉動桿轉動，第一轉動桿帶動第一轉動板轉動，直到第一連接點相對于第二連接點呈20°角；隨后第一電機啟動，帶動三角支撐板轉動，液體從培養液容納瓶流入到第一引流管中，進而流入到分裝管中。

28、在第二階段，此時通過第二電機帶動第二棘輪轉動，第二棘輪帶動第一轉動桿轉動，第一轉動桿帶動第一轉動板轉動，直到第一連接點相對于第二連接點呈35°角；隨后第一電機啟動，帶動三角支撐板轉動，液體從培養液容納瓶流入到第一引流管中，進而流入到分裝管中。

29、在第三階段，此時通過第二電機帶動第二棘輪轉動，第二棘輪帶動第一轉動桿轉動，第一轉動桿帶動第一轉動板轉動，直到第一連接點相對于第二連接點呈40°角；隨后第一電機啟動，帶動三角支撐板轉動，液體從培養液容納瓶流入到第一引流管中，進而流入到分裝管中。

30、在第四階段，此時通過第二電機帶動第二棘輪轉動，第二棘輪帶動第一轉動桿轉動，第一轉動桿帶動第一轉動板轉動，直到第一連接點相對于第二連接點呈50°角；隨后第一電機啟動，帶動三角支撐板轉動，液體從培養液容納瓶流入到第一引流管中，進而流入到分裝管中。

31、在第五階段，此時通過第二電機帶動第二棘輪轉動，第二棘輪帶動第一轉動桿轉動，第一轉動桿帶動第一轉動板轉動，直到第一連接點相對于第二連接點呈35°角。隨后第一電機啟動，帶動三角支撐板轉動，液體從培養液容納瓶流入到第一引流管中，進而流入到分裝管中；

32、本發明取得的有益效果：基于上述技術方案，本發明通過第二電機帶動第二棘輪，進而第二棘輪帶動第一轉動板轉動，通過巧妙的設計結構，通過準確控制第一輥輪的轉動角度,進而可以有效精準的控制第一輥輪與蠕動膠管之間的壓縮間隙,進而改善蠕動過程中的流量脈動情況；

33、另外,通過設計直線電機驅動的形式，能夠快速,方便,準確地推進工作過程的移動定位,保證定位的快速精準,同時整個結構設計緊湊,能夠保證不占用過多空間；

34、同時設計了不同階段的分裝方法，能夠高效依據分裝過程進行定量化分裝，保證分裝過程中的精準性。
