本技術涉及河粉加工，具體涉及一種河粉接收裝置。

背景技術：

1、河粉作為一種傳統食品，在國內外都有著廣泛的市場基礎，且河粉的需求量非常大；隨著現代食品加工技術的不斷發展，河粉加工廠都引進了先進的生產工藝和設備，提高河粉的品質和口感；其中，傳統的生產工藝中，使用烘干機將河粉烘干成粉塊，然后將粉塊脫盒后送到包裝車間，若包裝段設備故障、設備需要調整或者工作人員需暫時離崗時，包裝段需要停機，因此烘干機出口處的粉塊很容易堆集在烘干段，從而影響生產效率。

技術實現思路

1、本實用新型的目的是設計一種河粉接收裝置，以解決上述背景技術中提出的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種河粉接收裝置，包括輸送帶，所述輸送帶設置在烘干段的出料端，所述輸送帶的兩側設有加高擋板，所述輸送帶的前端與包裝段連接，所述輸送帶的后段設有存料筐，所述輸送帶連接有正反轉電機；所述烘干段的出料端安裝有光電傳感器，所述光電傳感器與所述正反轉電機連接，所述正反轉電機連接有控制器，所述光電傳感器連接有報警器。

3、進一步的，所述加高擋板向外傾斜設置。

4、進一步的，兩個所述加高擋板上均轉動連接有若干滾筒。

5、進一步的，所述烘干段的輸送鏈的外側設有防護罩。

6、進一步的，所述輸送帶的底部設有清潔輥，所述清潔輥與所述輸送帶的支架轉動連接。

7、進一步的，所述輸送帶的底部設有接粉料板，所述接粉料板與所述輸送帶的支架固定連接，且所述接粉料板傾斜設置。

8、進一步的，所述輸送帶的端部安裝有導料板。

9、與現有技術相比，本實用新型的有益效果：本實用新型通過在烘干段設置輸送帶，通過輸送帶將粉塊輸送到包裝車間，若包裝段停機，通過控制器控制正反轉停止工作，輸送帶停止轉動，烘干段持續工作，加高擋板的設置能夠使得輸送帶存放更多的粉塊；通過控制器控制正反電機反轉，使得輸送帶反向旋轉，使得粉塊送到存料筐內；因此本實用新型避免了粉塊堆集在烘干段，提高了生產效率。

技術特征：

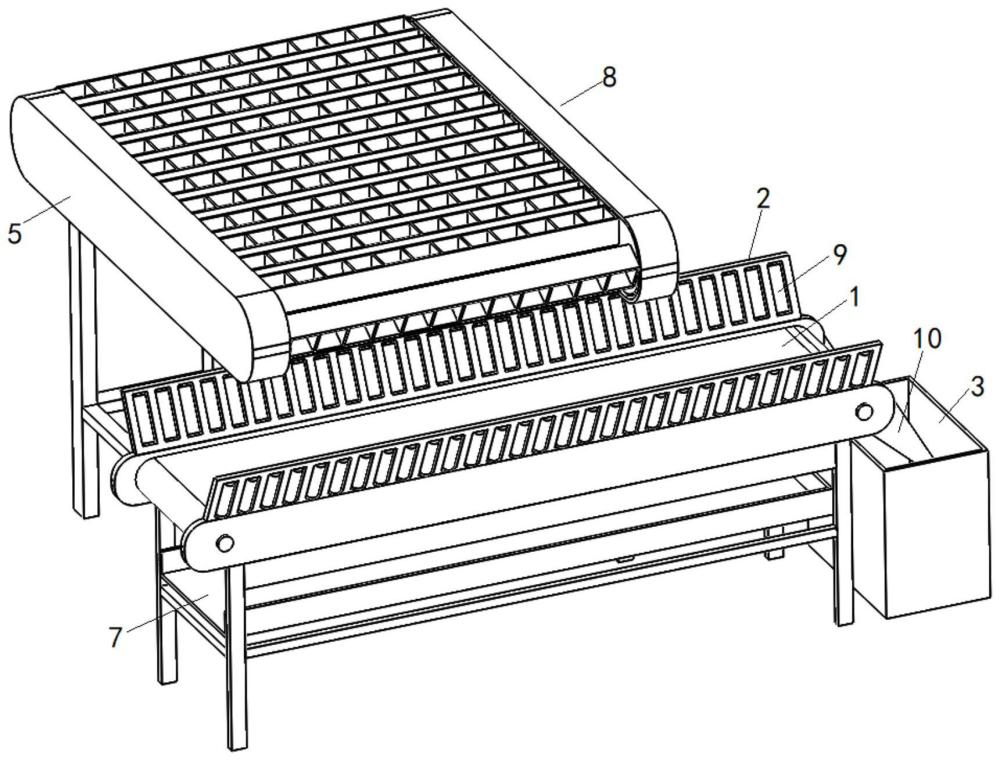

1.一種河粉接收裝置，其特征在于：包括輸送帶(1)，所述輸送帶(1)設置在烘干段(8)的出料端，所述輸送帶(1)的兩側設有加高擋板(2)，所述輸送帶(1)的前端與包裝段連接，所述輸送帶(1)的后段設有存料筐(3)，所述輸送帶(1)連接有正反轉電機；所述烘干段(8)的出料端安裝有光電傳感器(4)，所述光電傳感器(4)與所述正反轉電機連接，所述正反轉電機連接有控制器，所述光電傳感器(4)連接有報警器。

2.根據權利要求1所述的河粉接收裝置，其特征在于：所述加高擋板(2)向外傾斜設置。

3.根據權利要求2所述的河粉接收裝置，其特征在于：兩個所述加高擋板(2)上均轉動連接有若干滾筒(9)。

4.根據權利要求1所述的河粉接收裝置，其特征在于：所述烘干段(8)的輸送鏈的外側設有防護罩(5)。

5.根據權利要求1所述的河粉接收裝置，其特征在于：所述輸送帶(1)的底部設有清潔輥(6)，所述清潔輥(6)與所述輸送帶(1)的支架轉動連接。

6.根據權利要求5所述的河粉接收裝置，其特征在于：所述輸送帶(1)的底部設有接粉料板(7)，所述接粉料板(7)與所述輸送帶(1)的支架固定連接，且所述接粉料板(7)傾斜設置。

7.根據權利要求1所述的河粉接收裝置，其特征在于：所述輸送帶(1)的端部安裝有導料板(10)。

技術總結
本技術涉及一種河粉接收裝置，包括輸送帶，輸送帶設置在烘干段的后端，輸送帶的兩側設有加高擋板，輸送帶的前端與包裝段連接，輸送帶的后段設有存料筐，輸送帶連接有正反轉電機，通過在烘干段設置輸送帶，通過輸送帶將粉塊輸送到包裝車間，若包裝段停機，正反轉停止工作，輸送帶停止轉動，烘干段持續工作，加高擋板的設置能夠使得輸送帶存放更多的粉塊；正反電機反轉，使得輸送帶反向旋轉，使得粉塊送到存料筐內；因此本技術避免了粉塊堆集在烘干段，提高了生產效率。

技術研發人員：何強,李喆,張顯亮,冼明昭
受保護的技術使用者：廣東陳村食品有限公司
技術研發日：20240320
技術公布日：2025/4/24
