本技術涉及鋁合金卷繞領域，具體為一種方便進行繞卷的鋁合金焊絲。

背景技術：

1、鋁合金焊絲在焊接領域中扮演著重要角色，然而傳統的鋁合金焊絲在使用過程中常面臨繞卷不便的問題，傳統的繞卷方法通常會因為一些焊絲內部結構不夠穩固，在繞卷過程中易發生變形，影響焊接質量，且在使用時普遍需要人工操作，效率低下且易在對焊絲進行切斷時，產生焊絲散亂、損壞的問題；

2、因此，開發一種方便進行繞卷的鋁合金焊絲，對于提高焊接工作效率、減少焊絲損耗、保證焊接質量具有重要意義。

技術實現思路

1、本實用新型的目的在于提供一種方便進行繞卷的鋁合金焊絲，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種方便進行繞卷的鋁合金焊絲，包括收卷臺，所述收卷臺的上表面設置有兩個電機箱，兩個電機箱之間設置有用于收卷焊絲的收卷機構，收卷機構的表面纏繞有焊絲本體，所述收卷臺的上表面還設置有用于切割焊絲本體的切割機構。

4、進一步地，所述焊絲本體的表面開設有螺旋狀的防滑紋理，所述焊絲本體的一端套設有用于纏繞在收卷機構上的連接組件，所述焊絲本體的中心處設置有焊芯，所述焊芯的中心處設置有內管，所述內管的內部設置有加固組件。

5、進一步地，所述加固組件包括：多個內撐，每個所述內撐之間通過加固芯進行連接，每個所述內撐的側表面均固定安裝有四個撐腳，每兩組所述內撐的撐腳之間通過連接筋進行連接。

6、進一步地，所述連接組件包括：套管，所述套管的一側固定連接有連接套，所述連接套的中心處開設有開孔，所述連接套背離焊絲本體的一側固定連接有拴繩，所述拴繩背離連接套的一側固定連接有與開孔配合的錐頭。

7、進一步地，所述收卷機構包括：兩個可轉動的轉盤，兩個所述轉盤設置在電機箱的一側，兩個所述轉盤之間的中心處固定連接有連接柱，兩個轉盤之間還固定安裝有四個輔助焊絲本體固定的支桿。

8、進一步地，所述切割機構包括：傳動帶，所述傳動帶的表面套設有用于切割焊絲本體的切割條，兩個所述電機箱相對的一側開設有收納槽，所述收納槽的內部設置有可轉動的防護蓋板。

9、與現有技術相比，本實用新型的有益效果是：

10、1、在本方案中，通過設置有加固組件，包括多個內撐、加固芯和連接筋，有效提升了焊絲的整體強度和穩定性，使得焊絲在收卷、運輸和使用過程中更不易變形，保證了焊接質量的穩定，同時，通過連接組件可以在使用時，通過將套管套在焊絲的一端，并通過錐頭與開孔的配合，使得焊絲能夠方便地連接到收卷機構上，并確保連接的牢固性，進一步增強了焊絲在收卷過程中的穩定性；

11、2、在本方案中，通過設置在焊絲本體表面的防滑紋理設計，有效增強了收卷過程中的穩定性，減少了焊絲滑脫的可能性，通過切割機構能夠在需要時迅速切斷焊絲，方便操作人員在收卷完成后進行下一輪操作或進行焊絲的更換，進一步提升了工作效率。

技術特征：

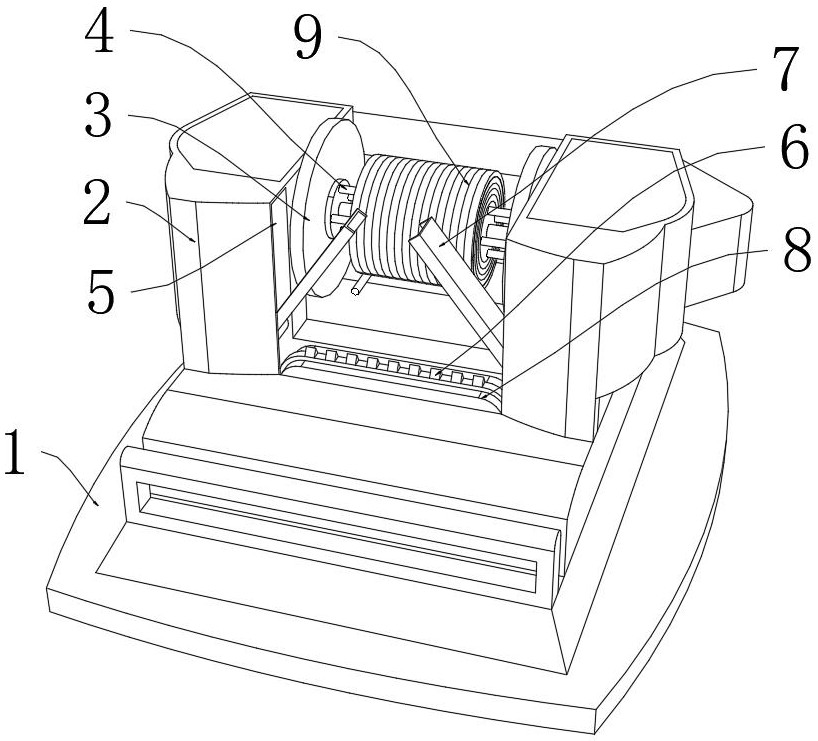

1.一種方便進行繞卷的鋁合金焊絲，包括收卷臺（1），其特征在于：所述收卷臺（1）的上表面設置有兩個電機箱（2），兩個電機箱（2）之間設置有用于收卷焊絲的收卷機構，收卷機構的表面纏繞有焊絲本體（9），所述收卷臺（1）的上表面還設置有用于切割焊絲本體（9）的切割機構。

2.根據權利要求1所述的一種方便進行繞卷的鋁合金焊絲，其特征在于：所述焊絲本體（9）的表面開設有螺旋狀的防滑紋理，所述焊絲本體（9）的一端套設有用于纏繞在收卷機構上的連接組件，所述焊絲本體（9）的中心處設置有焊芯（15），所述焊芯（15）的中心處設置有內管（16），所述內管（16）的內部設置有加固組件。

3.根據權利要求2所述的一種方便進行繞卷的鋁合金焊絲，其特征在于：所述加固組件包括：多個內撐（17），每個所述內撐（17）之間通過加固芯（18）進行連接，每個所述內撐（17）的側表面均固定安裝有四個撐腳，每兩組所述內撐（17）的撐腳之間通過連接筋（19）進行連接。

4.根據權利要求2所述的一種方便進行繞卷的鋁合金焊絲，其特征在于：所述連接組件包括：套管（10），所述套管（10）的一側固定連接有連接套（11），所述連接套（11）的中心處開設有開孔（12），所述連接套（11）背離焊絲本體（9）的一側固定連接有拴繩（13），所述拴繩（13）背離連接套（11）的一側固定連接有與開孔（12）配合的錐頭（14）。

5.根據權利要求1所述的一種方便進行繞卷的鋁合金焊絲，其特征在于：所述收卷機構包括：兩個可轉動的轉盤（3），兩個所述轉盤（3）設置在電機箱（2）的一側，兩個所述轉盤（3）之間的中心處固定連接有連接柱，兩個轉盤（3）之間還固定安裝有四個輔助焊絲本體（9）固定的支桿。

6.根據權利要求1所述的一種方便進行繞卷的鋁合金焊絲，其特征在于：所述切割機構包括：傳動帶（8），所述傳動帶（8）的表面套設有用于切割焊絲本體（9）的切割條（6），兩個所述電機箱（2）相對的一側開設有收納槽（5），所述收納槽（5）的內部設置有可轉動的防護蓋板（7）。

技術總結
本技術公開了一種方便進行繞卷的鋁合金焊絲，涉及鋁合金卷繞技術領域，包括收卷臺，收卷臺的上表面設置有兩個電機箱，兩個電機箱之間設置有用于收卷焊絲的收卷機構，收卷機構的表面纏繞有焊絲本體，收卷臺的上表面還設置有用于切割焊絲本體的切割機構，焊絲本體的表面開設有螺旋狀的防滑紋理，焊絲本體的一端套設有用于纏繞在收卷機構上的連接組件，焊絲本體的中心處設置有焊芯，焊芯的中心處設置有內管，內管的內部設置有加固組件，加固組件包括：多個內撐，每個內撐之間通過加固芯進行連接，在本方案中，通過設置有加固組件，使得焊絲在收卷、運輸和使用過程中更不易變形，保證了焊接質量的穩定。

技術研發人員：錢冠軍
受保護的技術使用者：鞏義市斯偉特焊接材料有限公司
技術研發日：20240328
技術公布日：2025/4/28
