本技術涉及機械，具體地說是一種agv與自動化設備的對接機構。

背景技術：

1、目前，汽車電子行業制造工廠普遍投入使用agv智能運輸小車，用于物料的自動運輸。然而，在agv將物料運送到自動化設備的上下料工位后，仍需要人工將物料搬運至自動化設備的工作區域。這也就導致了agv與自動化設備的上下料工位無法實現自動對接，自動化設備無法自動運行。

2、因此，需要設計一種agv與自動化設備的對接機構，以實現agv與自動化設備上下料工位的自動對接，滿足物料自動周轉的需求。

技術實現思路

1、本實用新型的目的是克服現有技術的不足，提供了一種agv與自動化設備的對接機構，以實現agv與自動化設備上下料工位的自動對接，滿足物料自動周轉的需求。

2、為了達到上述目的，本實用新型是一種agv與自動化設備的對接機構，包括接駁機構、提升機構、上下料機構，提升機構的垂直方向設置有工位一、工位二，接駁機構的端部延伸至提升機構的工位一，上下料機構的端部延伸至提升機構的工位二，接駁機構包括電動滾筒一、止擋氣缸一，兩個電動滾筒一之間設有與agv的托盤尺寸匹配的間隙，每個電動滾筒一的兩端分別安裝有止擋氣缸一。

3、可選的，所述的電動滾筒一的上方外側分別安裝有一個歸正機構。

4、可選的，所述的歸正機構包括弧形定位板一、滑動軸承、滑臺氣缸，弧形定位板一的內側安裝有滑動軸承，弧形定位板一的頂部安裝有滑臺氣缸。

5、可選的，所述的提升機構包括提升驅動組件、固定框架、升降框架、電動滾筒二、止擋氣缸二，固定框架的頂部安裝有提升驅動組件，提升驅動組件的活動端與升降框架連接，升降框架內安裝有電動滾筒二，電動滾筒二的兩端分別安裝有止擋氣缸二。

6、可選的，所述的提升驅動組件包括提升電機、轉動軸、齒輪盤、鏈條，提升電機固定在固定框架的頂部，提升電機的軸與轉動軸的中部連接，轉動軸的兩端安裝有齒輪盤，鏈條套設在齒輪盤外，鏈條與升降框架的側面連接。

7、可選的，所述的鏈條的前后兩側分別安裝有滑軌，滑軌與升降框架滑動連接。

8、可選的，所述的電動滾筒二的表面兩側安裝有弧形定位板二。

9、可選的，所述的上下料機構包括電動滾筒三、止擋氣缸三、頂升定位氣缸、止擋板一，電動滾筒三靠近提升機構的一端安裝有止擋氣缸三，電動滾筒三遠離提升機構的一端安裝有止擋板一，電動滾筒三的中部安裝有頂升定位氣缸。

10、可選的,所述的電動滾筒三的表面兩側安裝有弧形定位板二。

11、可選的，所述的接駁機構的垂直方向和/或上下料機構的垂直方向設有若干個緩存機構，緩存機構的端部延伸至提升機構的對應工位。

12、可選的，所述的緩存機構包括電動滾筒四、止擋氣缸四、止擋板二，電動滾筒四靠近提升機構的一端安裝有止擋氣缸四，電動滾筒四遠離提升機構的一端安裝有止擋板二。

13、可選的，所述的電動滾筒四的表面兩側安裝有弧形定位板二。

14、本實用新型同現有技術相比，設計了agv與自動化設備的對接機構，agv直接將物料送至接駁機構，并通過提升機構實現接駁機構與上下料機構之間的物料轉移,實現agv和自動化設備上下料工位之間的無人自動接駁，滿足物料自動周轉的需求。

技術特征：

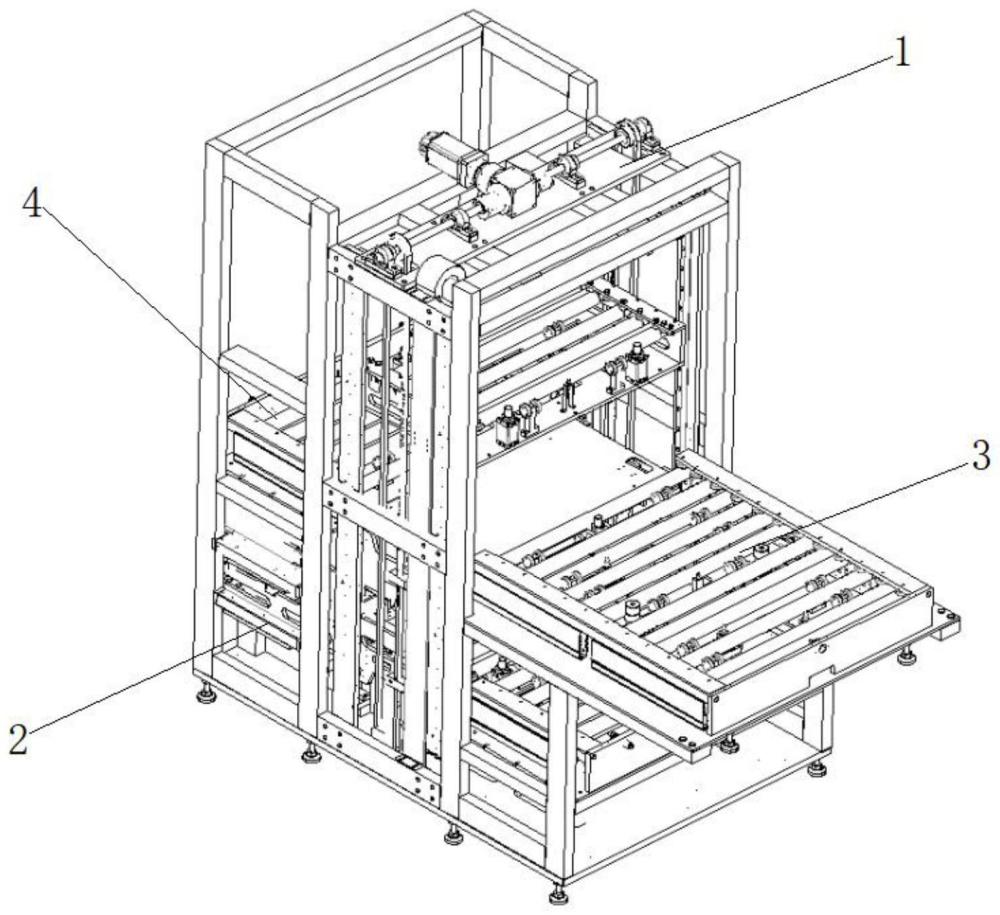

1.一種agv與自動化設備的對接機構，包括接駁機構、提升機構、上下料機構，其特征在于：提升機構（1）的垂直方向設置有工位一、工位二，接駁機構（2）的端部延伸至提升機構（1）的工位一，上下料機構（3）的端部延伸至提升機構（1）的工位二，

2.根據權利要求1所述的一種agv與自動化設備的對接機構，其特征在于：所述的電動滾筒一（21）的上方外側分別安裝有一個歸正機構（23）。

3.根據權利要求2所述的一種agv與自動化設備的對接機構，其特征在于：所述的歸正機構（23）包括弧形定位板一（231）、滑動軸承（232）、滑臺氣缸（233），弧形定位板一（231）的內側安裝有滑動軸承（232），弧形定位板一（231）的頂部安裝有滑臺氣缸（233）。

4.根據權利要求1所述的一種agv與自動化設備的對接機構，其特征在于：所述的提升機構（1）包括提升驅動組件（11）、固定框架（12）、升降框架（13）、電動滾筒二（14）、止擋氣缸二（15），固定框架（12）的頂部安裝有提升驅動組件（11），提升驅動組件（11）的活動端與升降框架（13）連接，升降框架（13）內安裝有電動滾筒二（14），電動滾筒二（14）的兩端分別安裝有止擋氣缸二（15）。

5.根據權利要求4所述的一種agv與自動化設備的對接機構，其特征在于：所述的提升驅動組件（11）包括提升電機（111）、轉動軸（112）、齒輪盤（113）、鏈條（114），提升電機（111）固定在固定框架（12）的頂部，提升電機（111）的軸與轉動軸（112）的中部連接，轉動軸（112）的兩端安裝有齒輪盤（113），鏈條（114）套設在齒輪盤（113）外，鏈條（114）與升降框架（13）的側面連接。

6.根據權利要求5所述的一種agv與自動化設備的對接機構，其特征在于：所述的鏈條（114）的前后兩側分別安裝有滑軌（115），滑軌（115）與升降框架（13）滑動連接。

7.根據權利要求4所述的一種agv與自動化設備的對接機構，其特征在于：所述的電動滾筒二（14）的表面兩側安裝有弧形定位板二（16）。

8.根據權利要求1所述的一種agv與自動化設備的對接機構，其特征在于：所述的上下料機構（3）包括電動滾筒三（31）、止擋氣缸三（32）、頂升定位氣缸（33）、止擋板一（34），電動滾筒三（31）靠近提升機構（1）的一端安裝有止擋氣缸三（32），電動滾筒三（31）遠離提升機構（1）的一端安裝有止擋板一（34），電動滾筒三（31）的中部安裝有頂升定位氣缸（33）。

9.根據權利要求8所述的一種agv與自動化設備的對接機構，其特征在于：所述的電動滾筒三（31）的表面兩側安裝有弧形定位板二（16）。

10.根據權利要求1所述的一種agv與自動化設備的對接機構，其特征在于：所述的接駁機構（2）的垂直方向和/或上下料機構（3）的垂直方向設有若干個緩存機構（4），緩存機構（4）的端部延伸至提升機構（1）的對應工位。

11.根據權利要求10所述的一種agv與自動化設備的對接機構，其特征在于：所述的緩存機構（4）包括電動滾筒四（41）、止擋氣缸四（42）、止擋板二（43），電動滾筒四（41）靠近提升機構（1）的一端安裝有止擋氣缸四（42），電動滾筒四（41）遠離提升機構（1）的一端安裝有止擋板二（43）。

12.根據權利要求11所述的一種agv與自動化設備的對接機構，其特征在于：所述的電動滾筒四（41）的表面兩側安裝有弧形定位板二（16）。

技術總結
本技術涉及機械技術領域，具體地說是一種AGV與自動化設備的對接機構，包括接駁機構、提升機構、上下料機構，提升機構的垂直方向設置有工位一、工位二，接駁機構的端部延伸至提升機構的工位一，上下料機構的端部延伸至提升機構的工位二，接駁機構包括電動滾筒一、止擋氣缸一，兩個電動滾筒一之間設有與AGV的托盤尺寸匹配的間隙，每個電動滾筒一的兩端分別安裝有止擋氣缸一。本技術同現有技術相比，設計了AGV與自動化設備的對接機構，AGV直接將物料送至接駁機構，并通過提升機構實現接駁機構與上下料機構之間的物料轉移,實現AGV和自動化設備上下料工位之間的無人自動接駁，滿足物料自動周轉的需求。

技術研發人員：魯學兵
受保護的技術使用者：聯合汽車電子有限公司
技術研發日：20240325
技術公布日：2025/4/28
