本技術涉及一種酸辣粉食品加工設備，具體是一種酸辣粉生產用的傳送帶浸水槽。

背景技術：

1、酸辣粉是一種人們非常喜愛吃的食品，酸辣可口，非常開胃，酸辣粉生產過程中會通過傳送帶將酸辣粉傳送到浸水槽內進行浸濕，這樣的目的是為了避免酸辣粉之前粘接在一起。但是這樣的浸水槽內會殘留酸辣粉的碎屑，這些碎屑需要工作人員停機進行清理，清理起來會影響工作效率。

技術實現思路

1、本實用新型的目的解決了現有浸水槽需要停機清理而影響工作效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種酸辣粉生產用的傳送帶浸水槽，包括生產架，所述生產架的中間位置開設有浸水槽，在生產架和浸水槽的頂部位置設置有傳送帶，傳送帶的頂部穩定放置有酸辣粉餅；所述浸水槽的頂部設置有向下彎曲的弧形板，弧形板上內嵌有過濾網板，浸水槽內壁的底部固定有底板，浸水槽的內部位于底板四周位置設置有隔板，在一個隔板與浸水槽內壁之間設置有動力組件，動力組件的一端設置有清掃組件，清掃組件的下表面與底板的頂部活動連接，浸水槽的正面固定有減速控制電機，減速控制電機的輸出軸與動力組件的正面端固定連接，浸水槽的內部位于底板的正面和背面位置設置有收集過濾兜，收集過濾兜的頂部延伸至浸水槽的頂部。

4、優選的：所述收集過濾兜的頂部固定有手提桿。

5、優選的：所述收集過濾兜的進入高度位于低于底板的高度。

6、優選的：所述動力組件包括往復絲桿、導桿和活動副，往復絲桿通過密封軸承轉動連接在浸水槽的內部，導桿固定在浸水槽的內部與往復絲桿處于平行，活動副活動套接在往復絲桿和導桿的表面，清掃組件的一端則固定在活動副的表面。

7、優選的：所述清掃組件包括固定桿和清掃網，固定桿固定在活動副的表面，清掃網固定在固定桿的下表面，且清掃網的另一端與底板的上表面貼合。

8、與現有技術相比，本實用新型的有益效果是：

9、通過設置減速控制電機、清掃組件和動力組件，減速控制電機控制電力組件前后移動會帶動清掃組件在底板上前后移動，將水中沉淀在底板上的碎屑前后撥掃到收集過濾兜內，然后工作人員在無需停機的情況下手提收集過濾兜便可將收集的碎屑從浸水槽的內部移出，避免需要停機對浸水槽內部的碎屑進行清理，達到了無需停機便可通過收集過濾兜將碎屑進行清理的效果，解決了現有浸水槽需要停機清理而影響工作效率的問題。

技術特征：

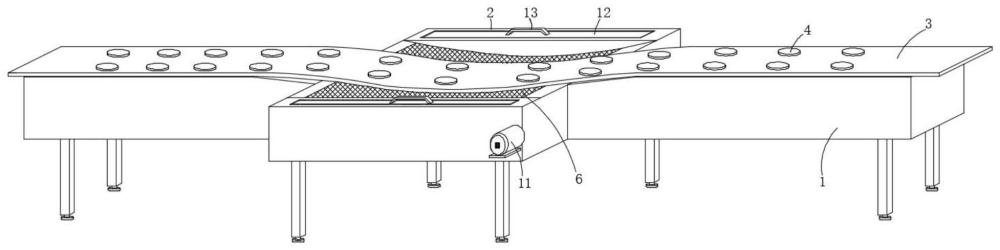

1.一種酸辣粉生產用的傳送帶浸水槽，包括生產架(1)，其特征在于，所述生產架(1)的中間位置開設有浸水槽(2)，在生產架(1)和浸水槽(2)的頂部位置設置有傳送帶(3)，傳送帶(3)的頂部穩定放置有酸辣粉餅(4)；所述浸水槽(2)的頂部設置有向下彎曲的弧形板(5)，弧形板(5)上內嵌有過濾網板(6)，浸水槽(2)內壁的底部固定有底板(7)，浸水槽(2)的內部位于底板(7)四周位置設置有隔板(8)，在一個隔板(8)與浸水槽(2)內壁之間設置有動力組件(9)，動力組件(9)的一端設置有清掃組件(10)，清掃組件(10)的下表面與底板(7)的頂部活動連接，浸水槽(2)的正面固定有減速控制電機(11)，減速控制電機(11)的輸出軸與動力組件(9)的正面端固定連接，浸水槽(2)的內部位于底板(7)的正面和背面位置設置有收集過濾兜(12)，收集過濾兜(12)的頂部延伸至浸水槽(2)的頂部。

2.根據權利要求1所述的一種酸辣粉生產用的傳送帶(3)浸水槽(2)，其特征在于，所述收集過濾兜(12)的頂部固定有手提桿(13)。

3.根據權利要求1所述的一種酸辣粉生產用的傳送帶(3)浸水槽(2)，其特征在于，所述收集過濾兜(12)的進入高度位于低于底板(7)的高度。

4.根據權利要求1所述的一種酸辣粉生產用的傳送帶(3)浸水槽(2)，其特征在于，所述動力組件(9)包括往復絲桿(14)、導桿(15)和活動副(16)，往復絲桿(14)通過密封軸承轉動連接在浸水槽(2)的內部，導桿(15)固定在浸水槽(2)的內部與往復絲桿(14)處于平行，活動副(16)活動套接在往復絲桿(14)和導桿(15)的表面，清掃組件(10)的一端則固定在活動副(16)的表面。

5.根據權利要求1所述的一種酸辣粉生產用的傳送帶(3)浸水槽(2)，其特征在于，所述清掃組件(10)包括固定桿(17)和清掃網(18)，固定桿(17)固定在活動副(16)的表面，清掃網(18)固定在固定桿(17)的下表面，且清掃網(18)的另一端與底板(7)的上表面貼合。

技術總結
本技術公開了一種酸辣粉生產用的傳送帶浸水槽，涉及酸辣粉食品加工設備技術領域，具體包括生產架，生產架的中間位置開設有浸水槽，在生產架和浸水槽的頂部位置設置有傳送帶，傳送帶的頂部穩定放置有酸辣粉餅；所述浸水槽的頂部設置有向下彎曲的弧形板，弧形板上內嵌有過濾網板。通過設置減速控制電機、清掃組件和動力組件，減速控制電機控制電力組件前后移動會帶動清掃組件在底板上前后移動，將水中沉淀在底板上的碎屑前后撥掃到收集過濾兜內，然后工作人員在無需停機的情況下手提收集過濾兜便可將收集的碎屑從浸水槽的內部移出，避免需要停機對浸水槽內部的碎屑進行清理，達到了無需停機便可通過收集過濾兜將碎屑進行清理的效果。

技術研發人員：張麗
受保護的技術使用者：河南豫樹食品有限公司
技術研發日：20240319
技術公布日：2025/4/28
