本發明涉及化工儲存，具體為一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置。

背景技術：

1、甲基丙烯酸甲酯是一種重要的有機化工原料，常溫下為無色透明液體，具有特殊氣味，主要用于生產聚甲基丙烯酸甲酯，如制造各種透明塑料制品，包括有機玻璃板材、管材、棒材等，甲基丙烯酸甲酯的存儲需要容器必須具有良好的密封性能，甲基丙烯酸甲酯易揮發，其蒸汽與空氣可形成爆炸性混合物，密封良好的容器可以防止甲基丙烯酸甲酯揮發到空氣中，減少安全隱患并避免物料的損失，并且存儲環境需要低溫、避光且需要通風良好，同時需要禁火，但是存儲的容器在運輸或搬運中容易因碰撞而裂紋，進而導致甲基丙烯酸甲酯泄露存在極大危險，處理泄露需要快速、簡便、有效的方式，因此現設計一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置。

技術實現思路

1、本發明的目的在于提供一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，以解決上述背景技術中提出的問題。

2、為實現上述解決問題，本發明提供如下技術方案：一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，包括固定結構、輸送結構以及密封單元；所述輸送結構可拆卸安置于固定結構上，所述密封單元可拆卸安置于固定結構上。

3、優選的，所述輸送結構包括底座、兩對萬向輪、閥門、一對限位螺桿以及一對限位螺母；所述底座為圓形碗狀結構，且底座下壁內設置有集液腔，所述底座上壁靠近后端對稱設置有兩個第二螺紋孔，所述底座內下壁設置有若干與集液腔連通的回流孔，兩對所述萬向輪分別等距設置有底座下壁，所述閥門一端固定設置于底座左側壁且閥門與集液腔連通，一對所述限位螺桿一端分別活動旋接于底座上壁第二螺紋孔內，且限位螺桿相對平行，一對所述限位螺母分別活動旋接于限位螺桿上。

4、優選的，所述固定結構包括第一固定架、一對轉接架、第二固定架、第三固定架、三對套管、第一對接塊、第二對接塊以及對接螺桿；所述第一固定架為矩形，且靠近兩端上壁貫穿開設有第一通孔，一對所述轉接架均為h型結構，且轉接架中部均開設有第一螺紋孔，一對所述轉接架一端分別活動連接于第一固定架兩端上，所述第三固定架為凹型，所述第三固定架一端活動安置于其中一個轉接架另一端上，所述第三固定架一端活動連接于另一個轉接架的另一端上，所述第三固定架另一端中部開設有十字型貫穿的移動槽，三對所述套管分別對稱設置于第一固定架、第二固定架以及第三固定架上下側壁且靠近中部，所述第一對接塊活動嵌裝于第二固定架另一端內，且第一對接塊能夠左右轉動，所述第二對接塊活動嵌裝于第三固定架的移動槽內，且第二對接塊在移動槽內滑動和轉動，所述對接螺桿一端分別活動貫穿于第二對接塊以及第一對接塊中部，且對接螺桿分別與第二對接塊以及第一對接塊相旋接。

5、優選的，轉動所述對接螺桿，將對接螺桿分別旋接在第一對接塊以及第二對接塊內，能夠根據桶體的直徑促使所述第二對接塊在第三固定架的移動槽內移動。

6、優選的，所述密封單元包括若干插座、若干插管、若干密封墊以及一對頂緊螺桿；若干所述插座均為凹型且插座中部開設有安裝孔，若干所述插座兩端分別可拆卸插裝于套管內，若干所述插管一端可拆卸插裝于插座的安裝孔內，若干所述密封墊分別固定設置于插管另一端上，所述密封墊為不同形狀和尺寸的橡膠結構，一對所述頂緊螺桿一端分別活動貫穿于轉接架中部的第一螺紋孔。

7、優選的，所述密封墊上的插管可拆卸套裝于頂緊螺桿上。

8、優選的，所述第一固定架可拆卸套裝于限位螺桿上，且限位螺母位于第一固定架下方。

9、優選的，所述第一固定架、第二固定架以及第三固定架均位于底座內上方。

10、優選的，通過所述插座能夠將密封墊安裝在第一固定架、第二固定架以及第三固定架靠近中部部位對桶體進行三個方向的密封遮擋。

11、本發明提出的一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，有益效果在于：通過固定結構形成可調節的三角形框架，用于夾持不同直徑的圓形桶體，并通過對框架直接安裝密封組件可以實現多個方向多位置的頂緊對桶體裂紋進行密封遮擋，防止裂紋泄露；然后通過與輸送結構配合，將桶體置于輸送結構上便于移動搬運，也可防止再次泄露；可通過輸送結構承載桶體后，拆除遮擋裂紋的密封組件，將泄露液體通過底座進行收集并連接管道進行回收，或者通過固定結構于密封組件配合遮擋密封后，將該桶體搬運并進行傾倒將內部液體導至其它桶體內；本發明具有密封方面的優點和適應性強，能夠達到以下效果：

12、1、通過可調節的三角形框架來夾持不同直徑的圓形桶體，能夠適應多種規格的桶，如在化工企業中，往往存在各種不同尺寸的儲存桶，這種可調節結構可以針對不同直徑的桶進行密封操作，無需為每種桶專門配備密封裝置，提高了設備的通用性。

13、2、多方向密封，框架直接安裝密封組件能實現多個方向多位置的不同大小程度的頂緊密封，對于桶體上不同位置和不同走向的裂紋都能有效密封遮擋。

14、3、便于移動且防止再次泄露，通過與輸送結構配合，在桶體有裂紋泄露的情況下，既便于移動搬運桶體，又能防止在搬運過程中再次發生泄露，避免了對環境造成污染。

15、4、液體回收便利，通過輸送結構承載桶體后，拆除密封組件，利用底座收集泄露液體并連接管道回收，減少損失。

技術特征：

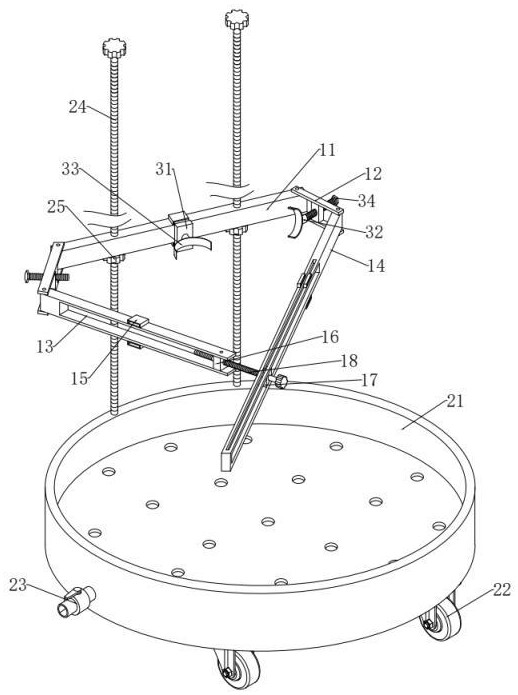

1.一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，其特征在于，包括固定結構（1）、輸送結構（2）以及密封單元（3）；所述輸送結構（2）可拆卸安置于固定結構（1）上，所述密封單元（3）可拆卸安置于固定結構（1）上；

2.根據權利要求1所述的一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，其特征在于，所述固定結構（1）包括第一固定架（11）、一對轉接架（12）、第二固定架（13）、第三固定架（14）、三對套管（15）、第一對接塊（16）、第二對接塊（17）以及對接螺桿（18）；

3.根據權利要求2所述的一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，其特征在于，轉動所述對接螺桿（18），將對接螺桿（18）分別旋接在第一對接塊（16）以及第二對接塊（17）內，能夠根據桶體的直徑促使所述第二對接塊（17）在第三固定架（14）的移動槽（4）內移動。

4.根據權利要求3所述的一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，其特征在于，所述密封單元（3）包括若干插座（31）、若干插管（32）、若干密封墊（33）以及一對頂緊螺桿（34）；

5.根據權利要求4所述的一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，其特征在于，所述密封墊（33）上的插管（32）可拆卸套裝于頂緊螺桿（34）上。

6.根據權利要求5所述的一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，其特征在于，所述第一固定架（11）可拆卸套裝于限位螺桿（24）上，且限位螺母（25）位于第一固定架（11）下方。

7.根據權利要求6所述的一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，其特征在于，所述第一固定架（11）、第二固定架（13）以及第三固定架（14）均位于底座（21）內上方。

8.根據權利要求7所述的一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，其特征在于，通過所述插座（31）能夠將密封墊（33）安裝在第一固定架（11）、第二固定架（13）以及第三固定架（14）靠近中部部位對桶體進行三個方向的密封遮擋。

技術總結
本發明涉及化工儲存技術領域，具體公開了一種用于甲基丙烯酸甲酯泄漏的轉移輸送裝置，包括固定結構、輸送結構以及密封單元；所述輸送結構可拆卸安置于固定結構上，所述密封單元可拆卸安置于固定結構上，通過可調節的三角形框架來夾持不同直徑的圓形桶體，能夠適應多種規格的桶，框架直接安裝密封組件能實現多個方向多位置的不同大小程度的頂緊密封，對于桶體上不同位置和不同走向的裂紋都能有效密封遮擋，與輸送結構配合，在桶體有裂紋泄露的情況下，既便于移動搬運桶體，又能防止在搬運過程中再次發生泄露，避免了對環境造成污染，同時通過輸送結構承載桶體后，可拆除密封組件，利用底座收集泄露液體并連接管道回收，減少損失。

技術研發人員：李東旭,劉國晗,張文廣
受保護的技術使用者：江蘇健坤化學股份有限公司
技術研發日：
技術公布日：2025/4/28
