本技術涉及食品包裝的機電設備，具體為一種具有檢測功能的食品包裝機。

背景技術：

1、食品包裝機是多種機電設備中的一種，通過食品包裝機可很好的對食品進行包裝，

2、現有技術中公告號為“cn210555878u”公開的專利名稱為“一種食品包裝機”，食品在包裝機本體內進行食品包裝，通常需要將食品放入包裝袋中，再將包裝袋進行封口處理，包裝完成的食品則從出料口落至收集盒內，通過收集盒內部向下傾斜的設置，食品會通過自身的重量向下滑落，防止其堆積在收集盒的一端，在食品全部完成包裝后，將收集盒向右拉動，收集盒帶動連接桿和滑動桿向右移動，滑動桿帶動支撐環向右移動，支撐環對第二彈簧具有向右的壓力，使得第二彈簧壓縮，收集盒向右移動至可以旋轉，再將收集盒向右旋轉，即可將收集盒內的食品全部倒出進行收集；

3、上述現有技術中在對食品包裝完成后，食品會進入到收集盒內，后期將收集盒內的食品倒出即可進行收集，這樣當在包裝時如果有的食品沒有密封好，會使得在收集時會將食物灑出，不便于對沒有密封好的包裝食品進行檢測，因此影響后期的收集作業。

技術實現思路

1、本實用新型的目的在于提供一種具有檢測功能的食品包裝機，以解決上述背景技術提出的目前市場上在對食品包裝完成后，食品會進入到收集盒內，后期將收集盒內的食品倒出即可進行收集，這樣當在包裝時如果有的食品沒有密封好，會使得在收集時會將食物灑出，不便于對沒有密封好的包裝食品進行檢測，因此影響后期的收集作業的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有檢測功能的食品包裝機，包括外框組件，以及軸承安裝在所述外框組件左側內部的左輸送輥；

3、所述外框組件的右側內部軸承連接有右輸送輥；

4、還包括：

5、輸送帶，所述輸送帶的左側內部貼合設置有左輸送輥，且輸送帶的右側內部貼合設置有右輸送輥；

6、所述輸送帶的上表面等間距開設有放置槽；

7、所述輸送帶的上方設置有間歇下料機構和熱壓裁剪機構，且間歇下料機構的右側設置有熱壓裁剪機構；

8、其中，所述間歇下料機構通過支架與外框組件相安裝；

9、所述熱壓裁剪機構的上方安裝有電動推桿，且電動推桿的上端貫穿外框組件的上表面；

10、所述外框組件的右側面內壁滑動連接有收集板；

11、所述右輸送輥的前后兩端外側均固定有撥動桿，且撥動桿的下方設置有收集板；

12、所述外框組件的后側面內部均貫穿軸承連接有收卷輥和放卷輥，且外框組件后側面內壁安裝有兩個限位桿；

13、其中，所述收卷輥和放卷輥的后端通過皮帶組件相連接；

14、所述熱壓裁剪機構的左側設置有放卷輥，且熱壓裁剪機構的右側設置有收卷輥；

15、兩個所述限位桿設置在放卷輥和收卷輥的下方。

16、優選的，所述收集板的前后兩側面均安裝有滑塊，且滑塊的底部均固定有連接彈簧。

17、通過上述結構的設置，使得滑塊很好的滑動。

18、優選的，所述外框組件的右側的前后內壁均開設有滑槽，且滑槽的內部卡合滑動連接有滑塊，并且滑槽的內部安裝有連接彈簧。

19、通過上述結構的設置，連接彈簧的蓄力可帶動滑塊向上移動復位。

20、優選的，所述左輸送輥的后端外側以左輸送輥的圓心為圓心等角度安裝有桑旋轉桿，且旋轉桿的外端前側面固定有第一凸球。

21、通過上述結構的設置，旋轉桿的外端前側面固定有第一凸球，旋轉桿可帶動第一凸球一同旋轉移動。

22、優選的，所述左輸送輥和右輸送輥的前后兩端外側均嵌套滑動連接有移動盤，且后側的兩個移動盤之間以及前側的兩個移動盤之間分別通過兩個橫向支撐桿相連接，而且左側的兩個移動盤的下方以及右側的兩個移動盤的下方分別通過兩個縱向支撐桿相連接。

23、通過上述結構的設置，以便于四個移動盤可同時移動。

24、優選的，所述移動盤的內壁等間距安裝有呈半球狀結構的凸起，且凸起與左輸送輥和右輸送輥為點接觸。

25、通過上述結構的設置，凸起與左輸送輥和右輸送輥為點接觸，可減少移動盤與左輸送輥和右輸送輥之間的接觸面積，繼而減少摩擦力。

26、優選的，所述外框組件的后側面內部貫穿滑動連接有呈“t”字形結構的連接桿，且連接桿的前端左側面固定有第二凸球，并且連接桿的后端外側面嵌套連接有復位彈簧，且第二凸球的上方對應設置有一個第一凸球。

27、通過上述結構的設置，第一凸球可對第二凸球推動，使得第二凸球向前移動。

28、優選的，所述撥動桿的長度大于收集板與右輸送輥之間的最短距離，且收集板通過撥動桿與外框組件構成往復升降結構。

29、通過上述結構的設置，收集板很好的上下晃動來對食品是否會漏料而進行檢測。

30、與現有技術相比，本實用新型的有益效果是：該具有檢測功能的食品包裝機，安裝有撥動桿，因此使得收集板通過滑塊和連接彈簧往復式的進行升降晃動，由此便于收集板在晃動的過程中對上方的包裝好的食品進行檢測，若沒有密封好的食品會通過收集板的往復升降晃動而灑出，其具體內容如下：

31、設置有安裝有撥動桿，通過右輸送輥旋轉帶動撥動桿進行旋轉，繼而使得撥動桿間歇式的將收集板向下按壓，因此使得收集板通過滑塊和連接彈簧往復式的進行升降晃動，由此便于收集板在晃動的過程中對上方的包裝好的食品進行檢測，若沒有密封好的食品會通過收集板的往復升降晃動而灑出，因此便于工作人員及時發現，繼而使得整個食品包裝機很好的對包裝后的食品進行檢測；

32、安裝有旋轉桿和第一凸球，通過旋轉桿帶動第一凸球一同旋轉，繼而使得第一凸球?qū)ο路降牡诙骨驍D壓，使得第二凸球帶動連接桿向前移動，因此使得連接桿推動后側的橫向支撐桿以及四個移動盤向前移動，繼而使得四個移動盤相互配合對輸送帶向前推動，同時通過復位彈簧的蓄力可使得連接桿帶動后側的橫向支撐桿向后移動復位，繼而使得四個移動盤相互配合往復式的對輸送帶向前、向后推動，使得輸送帶前后往復晃動，便于輸送帶將放置槽內的盒子內的食品晃勻，以便于后期的包裝作業。

技術特征：

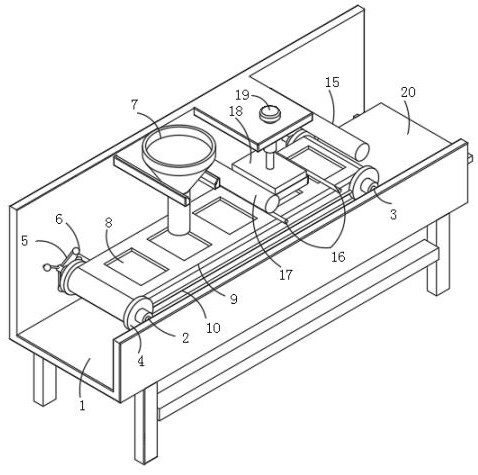

1.一種具有檢測功能的食品包裝機，包括外框組件（1），以及軸承安裝在所述外框組件（1）左側內部的左輸送輥（2）；

2.根據權利要求1所述的一種具有檢測功能的食品包裝機，其特征在于：所述收集板（20）的前后兩側面均安裝有滑塊（201），且滑塊（201）的底部均固定有連接彈簧（202）。

3.根據權利要求2所述的一種具有檢測功能的食品包裝機，其特征在于：所述外框組件（1）的右側的前后內壁均開設有滑槽（101），且滑槽（101）的內部卡合滑動連接有滑塊（201），并且滑槽（101）的內部安裝有連接彈簧（202）。

4.根據權利要求1所述的一種具有檢測功能的食品包裝機，其特征在于：所述左輸送輥（2）的后端外側以左輸送輥（2）的圓心為圓心等角度安裝有桑旋轉桿（5），且旋轉桿（5）的外端前側面固定有第一凸球（6）。

5.根據權利要求1所述的一種具有檢測功能的食品包裝機，其特征在于：所述左輸送輥（2）和右輸送輥（3）的前后兩端外側均嵌套滑動連接有移動盤（4），且后側的兩個移動盤（4）之間以及前側的兩個移動盤（4）之間分別通過兩個橫向支撐桿（10）相連接，而且左側的兩個移動盤（4）的下方以及右側的兩個移動盤（4）的下方分別通過兩個縱向支撐桿（11）相連接。

6.根據權利要求5所述的一種具有檢測功能的食品包裝機，其特征在于：所述移動盤（4）的內壁等間距安裝有呈半球狀結構的凸起（401），且凸起（401）與左輸送輥（2）和右輸送輥（3）為點接觸。

7.根據權利要求4所述的一種具有檢測功能的食品包裝機，其特征在于：所述外框組件（1）的后側面內部貫穿滑動連接有呈“t”字形結構的連接桿（12），且連接桿（12）的前端左側面固定有第二凸球（121），并且連接桿（12）的后端外側面嵌套連接有復位彈簧（122），且第二凸球（121）的上方對應設置有一個第一凸球（6）。

8.根據權利要求1所述的一種具有檢測功能的食品包裝機，其特征在于：所述撥動桿（13）的長度大于收集板（20）與右輸送輥（3）之間的最短距離，且收集板（20）通過撥動桿（13）與外框組件（1）構成往復升降結構。

技術總結
本技術公開了一種具有檢測功能的食品包裝機，包括外框組件，以及軸承安裝在所述外框組件左側內部的左輸送輥；所述外框組件的右側內部軸承連接有右輸送輥；還包括：輸送帶，所述輸送帶的左側內部貼合設置有左輸送輥，且輸送帶的右側內部貼合設置有右輸送輥；所述輸送帶的上表面等間距開設有放置槽；所述輸送帶的上方設置有間歇下料機構和熱壓裁剪機構，且間歇下料機構的右側設置有熱壓裁剪機構。該具有檢測功能的食品包裝機設置有安裝有撥動桿，繼而使得撥動桿間歇式的將收集板向下按壓，因此使得收集板通過滑塊和連接彈簧往復式的進行升降晃動，由此便于收集板在晃動的過程中對上方的包裝好的食品進行檢測。

技術研發人員：請求不公布姓名
受保護的技術使用者：微山縣華塑包裝材料有限公司
技術研發日：20240402
技術公布日：2025/4/28
