本技術涉及鎖扣結構的，具體涉及一種包夾鎖扣結構及多用剛臂夾。

背景技術：

1、包夾是叉車屬具中的一種，安裝在叉車上后能夠便捷快速地搬運碎布、廢紙、棉花、羊毛、干草、工業碎料等軟包物品，并能夠在無托盤的情況下可高效經濟地搬運和堆垛作業。

2、公告號為cn212799522u一種防爆軟包夾裝置，主要涉及叉車配件領域。包括主板體，所述主板體上左右對稱的設置兩個夾板，所述夾板與主板體水平滑動配合，所述夾板包括骨架、外蒙皮、內膠皮，所述內膠皮為防靜電膠皮，鋪設固定在骨架里側，所述外蒙皮為不銹鋼蒙皮，焊接固定在骨架外側。成本低，安全可靠、并能夠保護貨物。

3、在包夾的長期使用過程中，內膠皮與貨物不斷摩擦而發生磨損，因此需要更換內膠皮。現有技術中的包夾不方便更換內膠皮，導致對包夾維護的不便。故現有技術中存在不方便維護包夾的技術問題。

技術實現思路

1、為了解決上述技術問題，本實用新型的目的在于提供一種包夾鎖扣結構，其包括支撐臂、支撐夾板和支撐柱，還提供一種多用剛臂夾，包括上述中的包夾鎖扣結構，該包夾鎖扣結構及多用剛臂夾具有方便維護包夾的優點。

2、為實現上述實用新型目的，本實用新型采取的技術方案如下：

3、一種包夾鎖扣結構，包括支撐臂、支撐夾板和支撐柱，所述支撐夾板與支撐臂貼合，所述支撐夾板遠離支撐臂的一側固定連接有防滑墊板，所述支撐臂固定連接有支撐座，所述支撐座與支撐夾板卡接，所述支撐座滑動連接有卡銷，所述支撐夾板設有與卡銷配合的卡槽，所述支撐臂設有支撐槽，所述支撐柱穿設于支撐夾板且插入支撐槽內，所述支撐柱與卡銷遠離卡槽的一端卡接。

4、通過這樣的設置：將支撐柱從支撐槽內取出并使支撐柱與卡銷卡接的狀態解除，卡銷滑出卡槽，從而能夠?qū)⒅螉A板從支撐座上滑出，從而能夠?qū)⒅螉A板和防滑墊板拆下，進而能夠方便對防滑墊板進行維護，達到了方便維護包夾的優點。

5、作為優選，所述支撐柱安裝有固定軸，所述固定軸與支撐柱轉動連接且軸向聯動，所述支撐柱固定連接有螺桿，所述螺桿與支撐臂螺紋連接。

6、通過這樣的設置：能夠?qū)⒅沃i定在支撐臂上，實現支撐柱的固定。

7、作為優選，所述支撐柱固定連接有卡板，所述卡板與支撐夾板卡接。

8、通過這樣的設置：防止支撐夾板從支撐座上意外滑出，起到提高支撐夾板穩定性的作用。

9、作為優選，所述卡板固定連接有與防滑墊板平齊的防滑墊片。

10、通過這樣的設置：能夠通過防滑墊片給貨物提供摩擦力，防止貨物在被夾住時意外滑動。

11、作為優選，所述防滑墊片設有通槽，所述固定軸固定連接有位于通槽處的內六角螺釘頭。

12、通過這樣的設置：能夠使用常用的維護工具轉內六角螺釘頭和固定軸，起到方便驅動固定軸轉動的作用。

13、作為優選，所述固定軸固定連接有卡環，所述卡環在軸向上與支撐柱卡接。

14、通過這樣的設置：實現固定軸與支撐柱軸向卡接的功能。

15、作為優選，所述支撐座與卡銷之間設有彈性件。

16、通過這樣的設置：起到方便驅使卡銷脫離支撐夾板的作用，達到方便維護的效果。

17、作為優選，所述卡銷設有與第一斜面，所述支撐柱設有與第一斜面抵接的第二斜面，所述第一斜面靠近支撐柱的一端向支撐槽傾斜。

18、通過這樣的設置：支撐柱沿第一斜面和第二斜面傾斜的方向在卡銷上提供推力，推動卡銷滑動，起到防止卡銷與支撐柱卡死的效果。

19、作為優選，所述支撐柱設有位于螺桿處的避位槽。

20、通過這樣的設置：使螺桿能夠適應位置上的偏差在避位槽內偏移，防止螺桿被支撐柱卡住。

21、一種多用剛臂夾，包括上述中的包夾鎖扣結構。

22、通過這樣的設置：達到了方便維護包夾的優點。

23、相對于現有技術，本實用新型取得了有益的技術效果：

24、1、需要對防滑墊板進行更換和維護時，將支撐柱從支撐槽內取出并使支撐柱與卡銷卡接的狀態解除，使卡銷在彈性件的推動下滑出卡槽，從而能夠?qū)⒅螉A板從支撐座上滑出，從而能夠?qū)⒅螉A板和防滑墊板拆下，進而能夠方便對防滑墊板進行維護，達到了方便維護包夾的優點。

25、2、將新的支撐夾板和防滑墊板安裝到支撐座上，通過支撐座對支撐夾板和防滑墊板提供支撐力，然后將支撐柱插入支撐槽內，使支撐座推動卡銷插入卡槽內，從而通過卡銷對支撐夾板進行鎖定，起到保證支撐夾板能夠穩定安裝在支撐臂上，達到方便更換防滑墊板的優點。

技術特征：

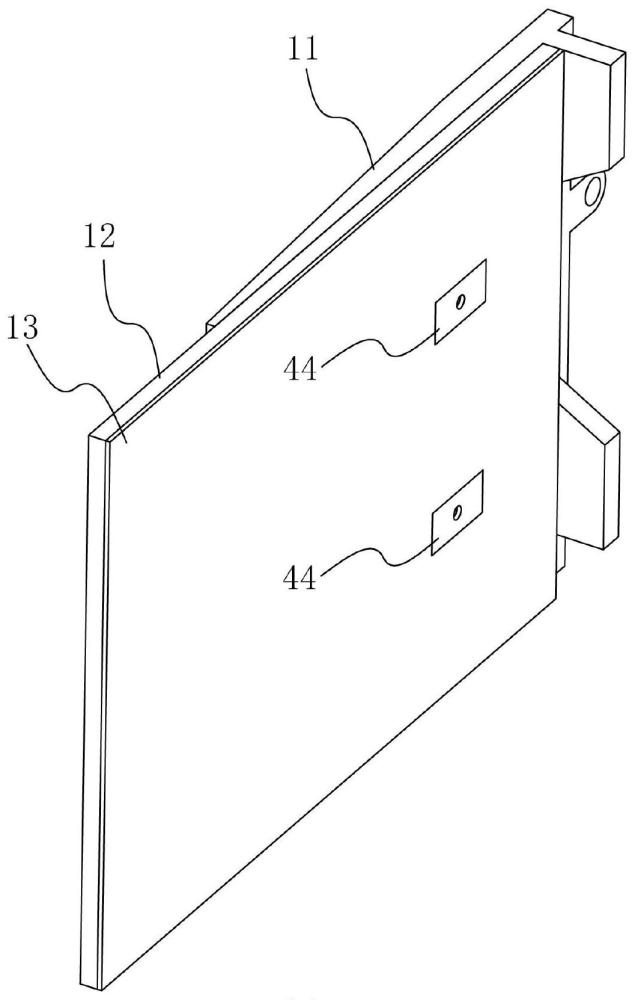

1.一種包夾鎖扣結構，其特征在于：包括支撐臂(11)、支撐夾板(12)和支撐柱(31)，所述支撐夾板(12)與支撐臂(11)貼合，所述支撐夾板(12)遠離支撐臂(11)的一側固定連接有防滑墊板(13)，所述支撐臂(11)固定連接有支撐座(21)，所述支撐座(21)與支撐夾板(12)卡接，所述支撐座(21)滑動連接有卡銷(22)，所述支撐夾板(12)設有與卡銷(22)配合的卡槽(23)，所述支撐臂(11)設有支撐槽(32)，所述支撐柱(31)穿設于支撐夾板(12)且插入支撐槽(32)內，所述支撐柱(31)與卡銷(22)遠離卡槽(23)的一端卡接。

2.根據權利要求1所述的包夾鎖扣結構，其特征在于：所述支撐柱(31)安裝有固定軸(41)，所述固定軸(41)與支撐柱(31)轉動連接且軸向聯動，所述支撐柱(31)固定連接有螺桿(42)，所述螺桿(42)與支撐臂(11)螺紋連接。

3.根據權利要求2所述的包夾鎖扣結構，其特征在于：所述支撐柱(31)固定連接有卡板(43)，所述卡板(43)與支撐夾板(12)卡接。

4.根據權利要求3所述的包夾鎖扣結構，其特征在于：所述卡板(43)固定連接有與防滑墊板(13)平齊的防滑墊片(44)。

5.根據權利要求4所述的包夾鎖扣結構，其特征在于：所述防滑墊片(44)設有通槽(45)，所述固定軸(41)固定連接有位于通槽(45)處的內六角螺釘頭(46)。

6.根據權利要求2所述的包夾鎖扣結構，其特征在于：所述固定軸(41)固定連接有卡環(47)，所述卡環(47)在軸向上與支撐柱(31)卡接。

7.根據權利要求1所述的包夾鎖扣結構，其特征在于：所述支撐座(21)與卡銷(22)之間設有彈性件(24)。

8.根據權利要求1所述的包夾鎖扣結構，其特征在于：所述卡銷(22)設有與第一斜面(25)，所述支撐柱(31)設有與第一斜面(25)抵接的第二斜面(26)，所述第一斜面(25)靠近支撐柱(31)的一端向支撐槽(32)傾斜。

9.根據權利要求1所述的包夾鎖扣結構，其特征在于：所述支撐柱(31)設有位于螺桿(42)處的避位槽(33)。

10.一種多用剛臂夾，其特征在于：包括權利要求1-9中任一項所述的包夾鎖扣結構。

技術總結
本技術公開了一種包夾鎖扣結構，包括支撐臂、支撐夾板和支撐柱，所述支撐夾板與支撐臂貼合，所述支撐夾板遠離支撐臂的一側固定連接有防滑墊板，所述支撐臂固定連接有支撐座，所述支撐座與支撐夾板卡接，所述支撐座滑動連接有卡銷，所述支撐夾板設有與卡銷配合的卡槽，所述支撐臂設有支撐槽，所述支撐柱穿設于支撐夾板且插入支撐槽內，所述支撐柱與卡銷遠離卡槽的一端卡接。還公開了一種多用剛臂夾，包括上述中的包夾鎖扣結構。本技術取得的有益效果：能夠?qū)⒅螉A板從支撐座上滑出，從而能夠?qū)⒅螉A板和防滑墊板拆下，進而能夠方便對防滑墊板進行維護，達到了方便維護包夾的優點。

技術研發人員：李建明
受保護的技術使用者：柳州市久日工程機械有限公司
技術研發日：20240409
技術公布日：2025/3/20
