本技術涉及熱敏版紙生產設備領域，特別涉及一種熱敏版紙分切機收卷軸的可調套管及分切機。

背景技術：

1、熱敏版紙是數碼一體速印機的專用耗材，目前復合生產好的熱敏版紙為大卷半成品，且一般每卷大卷半成品的幅寬為800至1000mm，幅長為6000m，因而需先將大卷半成品經過分切機分切為小卷成品，之后才能供用戶使用。

2、市面上不同型號的數碼一體速印機所使用的熱敏版紙的幅寬均不同，其幅寬范圍為220至320mm，而且每種小卷成品需采用與之相應尺寸的熱敏版紙芯進行小卷收卷，且分切機的刀座也有不同的分切刀口。

3、現有的分切機的收卷軸配設有用于同時限制熱敏版紙芯的周向轉動和軸向轉動的套管，當多個熱敏版紙芯可活動的套在收卷軸上且均位于套管背離收卷軸的固定端的一側時，先將套管的一端抵在收卷軸最左側的固定端，之后套管的另一端抵接最左側的熱敏版紙芯，且最右側的熱敏版紙芯被收卷軸的另一固定端限制，以保證所有熱敏版紙芯同步跟隨收卷軸轉動，而且通過套管的長短來限制熱敏版紙芯在收卷軸上的固定位置，因此，套管的長度需要匹配熱敏版紙芯的長度，以保證熱敏版紙芯的兩端一一對齊相應的分切刀口，進而保證熱敏版紙的正常收卷，如此需要不同長度的套管來匹配不同長度的熱敏版紙芯，即造成套管型號多且繁雜，并導致切換不同機種時所需的調機時間長，生產效率低。

4、還有，當套管使用時間較長或變形時，套管長度易出現偏差，可造成熱敏版紙芯的兩端無法與分切刀口對齊，進而影響正常收卷。

技術實現思路

1、為此，本實用新型為解決上述問題，提供一種熱敏版紙分切機收卷軸的可調套管及分切機，通過內套管和外套管之間的螺紋連接，并根據熱敏版紙芯的不同長度來靈活調節套管單元的總長，以保證熱敏版紙的正常收卷。

2、為實現上述目的，本實用新型提供的技術方案如下：

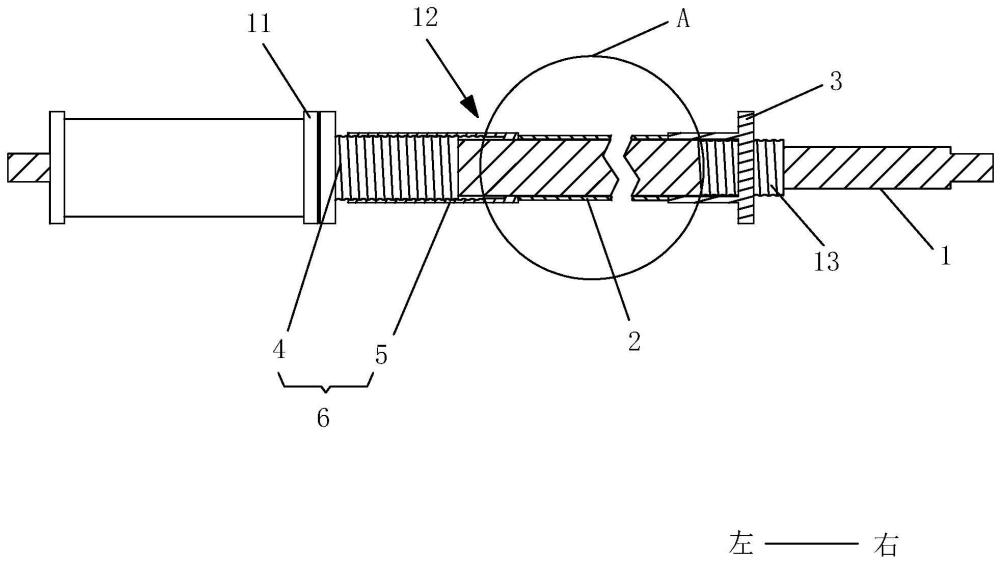

3、本實用新型提供一種熱敏版紙分切機收卷軸的可調套管，包括用于固定熱敏版紙芯的套管單元；所述套管單元和多個熱敏版紙芯均套設于分切機的收卷軸，靠近所述套管單元的其中一個熱敏版紙芯的端部被所述套管單元抵接限制，且其他熱敏版紙芯的首尾兩端彼此抵接成一體，并與靠近所述套管單元的熱敏版紙芯的另一端部抵接形成一紙芯單元，所述紙芯單元朝向所述套管單元的端部抵接靠近所述套管單元的熱敏版紙芯的另一端部，所述紙芯單元背離所述套管單元的端部為固定設置；所述套管單元包括內套管以及套設于所述內套管的外套管，所述外套管的內周壁和所述內套管的外周壁均具有螺紋；所述內套管為固定設置，所述外套管可活動的螺接于所述內套管，以使所述套管單元形成可調長度設置，以保證所述外套管背離所述內套管的端部壓緊所述紙芯單元。

4、進一步的，所述收卷軸具有固定部以及位于所述固定部一側的紙芯安裝區，所述套管單元和所述紙芯單元均套設于所述紙芯安裝區；所述內套管的一端具有用于固定連接所述收卷軸的固定部的固定環。

5、進一步的，所述固定環具有用于螺接所述固定部的固定孔。

6、進一步的，所述紙芯單元背離所述套管單元的一端設置有用于限位固定所述熱敏版紙芯的紙芯限位環，所述紙芯限位環包括相連接的限位環和抵接套管，所述限位環的內壁具有螺紋，所述收卷軸設置有配合螺接所述限位環的限位螺紋部，所述限位環螺接于所述限位螺紋部，且所述抵接套管的端部壓緊所述紙芯單元背離所述套管單元的端部，以限制所述紙芯單元的周向和軸向運動。

7、進一步的，所述抵接套管的內徑比所述收卷軸的外徑大至少1mm。

8、進一步的，所述內套管的內徑比所述收卷軸的外徑大至少1mm。

9、進一步的，所述外套管的內周壁設置有向內凸起的抵接壁，所述內套管朝向所述外套管的端部被所述抵接壁抵接限制。

10、本實用新型還提供一種分切機，至少包括上述的熱敏版紙分切機收卷軸的可調套管。

11、通過本實用新型提供的技術方案，具有如下有益效果：

12、通過所述內套管和所述外套管之間的螺紋連接，以實現所述外套管在所述內套管上的旋進或旋出，再根據熱敏版紙芯的不同長度來靈活調節所述套管單元的總長，進而保證所述外套管的端部能夠壓緊所述紙芯單元，以保證熱敏版紙的正常收卷，還能夠避免型號多且繁雜的現有套管儲備，并有效縮短切換不同機種時所需的調機時間，進而提升生產效率。

13、而且當所述套管單元使用一段時間而造成局部磨損并導致其總長出現偏差時，也能夠通過細調所述套管單元的長度，以實現收卷時熱敏版紙芯的兩端與分切機的分切刀口重新一一對齊。

技術特征：

1.一種熱敏版紙分切機收卷軸的可調套管，其特征在于：包括用于固定熱敏版紙芯的套管單元；

2.根據權利要求1所述的熱敏版紙分切機收卷軸的可調套管，其特征在于：所述收卷軸具有固定部以及位于所述固定部一側的紙芯安裝區，所述套管單元和所述紙芯單元均套設于所述紙芯安裝區；所述內套管的一端具有用于固定連接所述收卷軸的固定部的固定環。

3.根據權利要求2所述的熱敏版紙分切機收卷軸的可調套管，其特征在于：所述固定環具有用于螺接所述固定部的固定孔。

4.根據權利要求1-3任一所述的熱敏版紙分切機收卷軸的可調套管，其特征在于：所述紙芯單元背離所述套管單元的一端設置有用于限位固定所述熱敏版紙芯的紙芯限位環，所述紙芯限位環包括相連接的限位環和抵接套管，所述限位環的內壁具有螺紋，所述收卷軸設置有配合螺接所述限位環的限位螺紋部，所述限位環螺接于所述限位螺紋部，且所述抵接套管的端部壓緊所述紙芯單元背離所述套管單元的端部，以限制所述紙芯單元的周向和軸向運動。

5.根據權利要求4所述的熱敏版紙分切機收卷軸的可調套管，其特征在于：所述抵接套管的內徑比所述收卷軸的外徑大至少1mm。

6.根據權利要求1-3任一所述的熱敏版紙分切機收卷軸的可調套管，其特征在于：所述內套管的內徑比所述收卷軸的外徑大至少1mm。

7.根據權利要求1-3任一所述的熱敏版紙分切機收卷軸的可調套管，其特征在于：所述外套管的內周壁設置有向內凸起的抵接壁，所述內套管朝向所述外套管的端部被所述抵接壁抵接限制。

8.一種分切機，其特征在于：至少包括權利要求1-7任一所述的熱敏版紙分切機收卷軸的可調套管。

技術總結
本技術公開了一種熱敏版紙分切機收卷軸的可調套管及分切機，包括套管單元，套管單元和多個熱敏版紙芯均套設于收卷軸，靠近套管單元的其中一個熱敏版紙芯的端部被套管單元抵接限制，且其他熱敏版紙芯的首尾兩端彼此抵接成一體，并與上述的熱敏版紙芯的另一端部抵接形成紙芯單元，紙芯單元朝向套管單元的端部抵接上述的熱敏版紙芯的另一端部，紙芯單元背離套管單元的端部被固定，套管單元包括內套管和外套管，內套管被固定，外套管可活動的螺接于內套管，以使套管單元可調長度，以保證外套管的端部壓緊紙芯單元，同時能根據熱敏版紙芯的不同長度來靈活調節套管單元的總長，以保證熱敏版紙的正常收卷。

技術研發人員：古祥勝,李彬,熊家寶
受保護的技術使用者：廈門文儀電腦材料有限公司
技術研發日：20240409
技術公布日：2025/4/28
