本技術涉及食品包裝，具體為一種用于不規則食品的食品包裝機。

背景技術：

1、封口裝置是將充填有包裝物的容器進行封口的機械，在產品裝入包裝容器后，包裝封口機采用遠紅外線輻射直接加熱pvc/pop收縮膜，達到完美的收縮包裝，決不影響包裝物，穩定可靠，應用于食品、餐具、熟食品、肉類、方便面、面食、飲料、糖果。經收縮包裝的產品不僅美觀大方，節約包裝成本，還可進行促銷組合包裝等，同時具有密封、防塵、防潮和防盜性，因此，對一種食品包裝機封口裝置的需求日益增長。

2、經檢索，中國專利公開號為cn218930018u的專利公開了一種食品包裝機封口裝置，包括控制組件，所述控制組件的一側固定安裝有驅動電機，所述驅動電機的一側固定安裝有傳送帶裝置，所述傳送帶裝置的一側可拆卸安裝有支撐軸，所述控制組件的頂部固定安裝有消毒組件，所述傳送帶裝置的一側放置有食品包裝機，所述食品包裝機的底部固定安裝有穩定腳。上述專利存在以下不足：該專利雖然可以自動對裝有食物的食品包裝袋進行封口，但是食品袋內的食品如果形狀不規則，可能會卡在袋口，從而導致后續封口工序成功率降低。鑒于此，我們提出一種用于不規則食品的食品包裝機。

技術實現思路

1、本實用新型的目的在于提供一種用于不規則食品的食品包裝機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種用于不規則食品的食品包裝機，包括箱體，所述箱體的頂部通過固定組件設置有包裝袋，所述箱體的內部設置有抖動機構；

4、所述抖動機構包括滑套、滑桿、托盤、電機、傳動軸、偏心軸、第一活動桿、第二活動桿；

5、所述滑套通過橫桿固定連接在箱體的頂部，所述滑桿滑動連接在滑套的內部，所述托盤固定連接在滑桿的頂端，所述托盤設置在包裝袋的底部，通過設置滑套對滑桿移動進行限位。

6、優選的，所述電機固定連接在箱體的右側外壁，所述電機的左側輸出端貫穿箱體右側外壁左右兩端，且與傳動軸的右端固定連接，所述偏心軸固定連接在傳動軸的左端，通過設置偏心軸帶動第一活動桿的底端偏心轉動。

7、優選的，所述第一活動桿的底端與偏心軸通過軸承轉動連接，所述第二活動桿的底端與第一活動桿的頂端通過轉軸轉動連接，所述第二活動桿的頂端與滑桿的底端固定連接。

8、優選的，所述固定組件包括豎支架，所述豎支架固定連接在箱體的頂部，所述豎支架的正面固定連接有圓弧支架，所述圓弧支架的底部固定連接有兩個底部支架，兩個所述底部支架設置在托盤的左右兩側，通過設置固定組件對包裝袋進行固定。

9、優選的，所述箱體的內部設置有清理機構，所述清理機構包括螺紋桿通過軸承轉動連接在箱體的左側內壁，所述螺紋桿與偏心軸固定連接，且與傳動軸同心設置，所述螺紋桿的外部螺紋連接有活動塊，所述活動塊的正面固定連接有豎桿，所述豎桿的頂端固定連接有清潔刷，所述清潔刷設置在包裝袋的頂部，通過螺紋桿旋轉帶動活動塊左右移動。

10、優選的，所述箱體的正面內壁開設有橫向的滑槽，所述豎桿的正面固定連接有滑塊，所述滑塊滑動連接在滑槽的內部。

11、與現有技術相比，本實用新型的有益效果是：

12、1、通過電機帶動傳動軸轉動，傳動軸轉動帶動滑桿與托盤上下移動，并對包裝袋的底部進行連續撞擊，由此包裝袋產生抖動，將卡在包裝袋袋口的不規則食品抖落到包裝袋內，提高了后續封口工序的封口成功率。

13、2、通過偏心軸轉動帶動螺紋桿轉動，螺紋桿轉動帶動毛刷在包裝袋的頂部橫向移動，并對包裝袋袋口的食品碎屑進行清掃，解決了食品碎屑粘連在袋口而影響顧客體驗的問題。

技術特征：

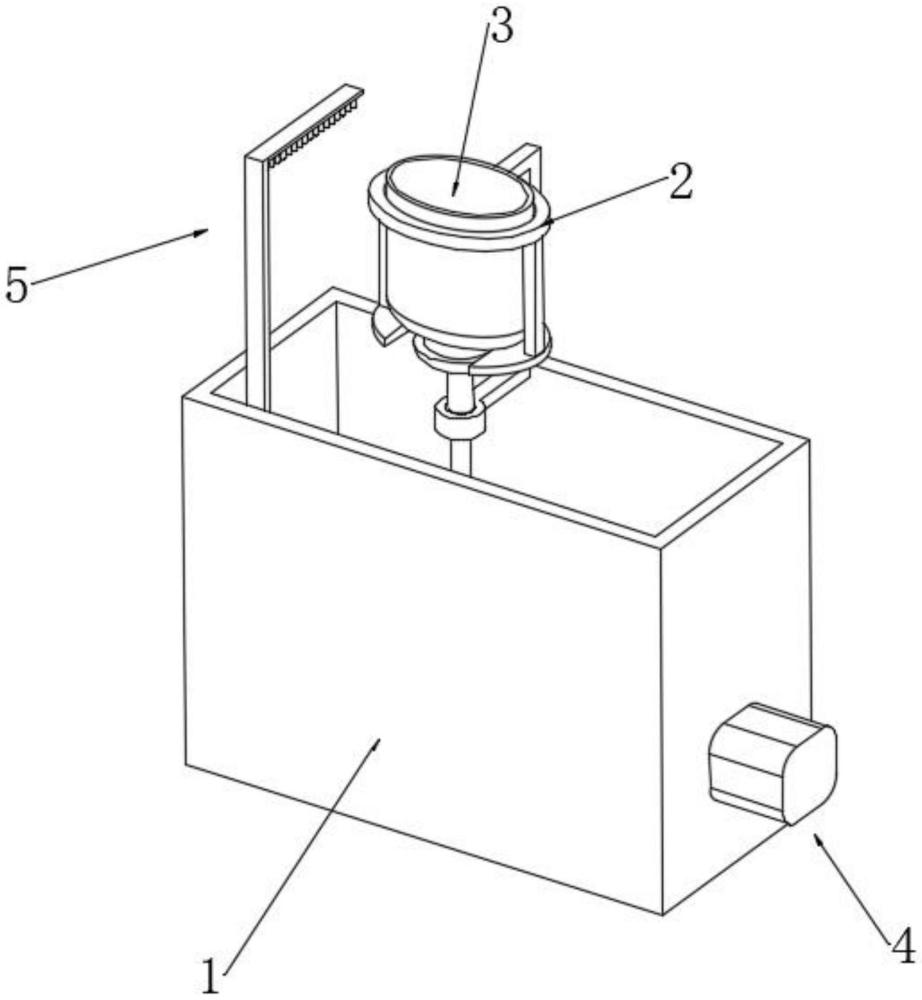

1.一種用于不規則食品的食品包裝機，其特征在于，包括：箱體(1)，所述箱體(1)的頂部通過固定組件(2)設置有包裝袋(3)，所述箱體(1)的內部設置有抖動機構(4)；

2.根據權利要求1所述的一種用于不規則食品的食品包裝機，其特征在于：所述電機(44)固定連接在箱體(1)的右側外壁，所述電機(44)的左側輸出端貫穿箱體(1)右側外壁左右兩端，且與傳動軸(45)的右端固定連接，所述偏心軸(46)固定連接在傳動軸(45)的左端。

3.根據權利要求2所述的一種用于不規則食品的食品包裝機，其特征在于：所述第一活動桿(47)的底端與偏心軸(46)通過軸承轉動連接，所述第二活動桿(48)的底端與第一活動桿(47)的頂端通過轉軸轉動連接，所述第二活動桿(48)的頂端與滑桿(42)的底端固定連接。

4.根據權利要求2所述的一種用于不規則食品的食品包裝機，其特征在于：所述固定組件(2)包括豎支架(21)，所述豎支架(21)固定連接在箱體(1)的頂部，所述豎支架(21)的正面固定連接有圓弧支架(22)，所述圓弧支架(22)的底部固定連接有兩個底部支架(23)，兩個所述底部支架(23)設置在托盤(43)的左右兩側。

5.根據權利要求4所述的一種用于不規則食品的食品包裝機，其特征在于：所述箱體(1)的內部設置有清理機構(5)，所述清理機構(5)包括螺紋桿(51)通過軸承轉動連接在箱體(1)的左側內壁，所述螺紋桿(51)與偏心軸(46)固定連接，且與傳動軸(45)同心設置，所述螺紋桿(51)的外部螺紋連接有活動塊(52)，所述活動塊(52)的正面固定連接有豎桿(53)，所述豎桿(53)的頂端固定連接有清潔刷(54)，所述清潔刷(54)設置在包裝袋(3)的頂部。

6.根據權利要求5所述的一種用于不規則食品的食品包裝機，其特征在于：所述箱體(1)的正面內壁開設有橫向的滑槽，所述豎桿(53)的正面固定連接有滑塊(55)，所述滑塊(55)滑動連接在滑槽的內部。

技術總結
本技術涉及食品包裝技術領域，具體為一種用于不規則食品的食品包裝機，包括箱體，所述箱體的頂部通過固定組件設置有包裝袋，所述箱體的內部設置有抖動機構；所述抖動機構包括滑套、滑桿、托盤、電機、傳動軸、偏心軸、第一活動桿、第二活動桿；所述滑套通過橫桿固定連接在箱體的頂部，所述滑桿滑動連接在滑套的內部，所述托盤固定連接在滑桿的頂端，所述托盤設置在包裝袋的底部，通過設置滑套對滑桿移動進行限位，通過電機帶動傳動軸轉動，傳動軸轉動帶動滑桿與托盤上下移動，并對包裝袋的底部進行連續撞擊，由此包裝袋產生抖動，將卡在包裝袋袋口的不規則食品抖落到包裝袋內，提高了后續封口工序的封口成功率。

技術研發人員：熊鵬,聶蒙,張凱凡
受保護的技術使用者：武漢科輝創新機械有限公司
技術研發日：20240402
技術公布日：2025/4/28
