本技術涉及堆碼裝置領域，尤其涉及一種具有清潔功能的堆碼裝置。

背景技術：

1、紙箱是應用最廣泛的包裝制品，按用料不同，有瓦楞紙箱、單層紙板箱，有各種規格和型號，紙箱常用的有三層、五層，七層使用較少，各層分為里紙、瓦楞紙、芯紙、面紙，里、面紙有茶板紙、牛皮紙，芯紙用瓦楞紙，在紙箱的加工過程中通常會將加工完成的紙板，通過堆碼裝置堆疊碼放，以便于進行轉運工作。

2、現有的紙箱堆碼裝置，在對紙箱堆碼完成后大多仍需要工人手動將紙箱對齊，因此需要耗費工人較多的時間，影響紙箱的加工效率，并且堆碼裝置大多不具有清潔功能，長時間使用紙箱碎屑容易粘連在傳送帶上，影響裝置正常使用，因此，本領域技術人員提供了一種具有清潔功能的堆碼裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種具有清潔功能的堆碼裝置，該裝置具有清潔功能，并且可節省工人工作量，實用性較強。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種具有清潔功能的堆碼裝置，包括傳送機構和堆碼機構，所述傳送機構上端活動設置有固定架，所述固定架上端固定設置有清潔箱，所述固定架下端固定設置有清潔機構，所述傳送機構一側下端固定設置有第一電動伸縮桿；

4、所述傳送機構一側上端固定設置有機箱，所述機箱內部固定設置有電機，所述電機輸出端固定設置有絲桿，所述清潔箱內部上端固定設置有氣泵，所述氣泵輸出端固定設置有第一輸送管，所述清潔箱內部下端固定設置有吸塵器，所述吸塵器輸出端固定設置有第二輸送管；

5、通過上述技術方案，傳送機構起到了對紙箱進行輸送的作用，堆碼機構起到了對紙箱進行堆碼的作用，固定架起到了對清潔箱和清潔機構進行固定的作用，清潔箱起到了對氣泵和吸塵器進行存放的作用，清潔機構起到了對該裝置進行清潔的作用，第一電動伸縮桿起到了將承載板推出的作用，機箱起到了對電機進行存放和保護的作用，電機起到了帶動絲桿進行轉動的作用，絲桿起到了帶動固定架進行移動的作用，氣泵起到了將氣體噴出的作用，第一輸送管起到了將氣泵和噴氣嘴進行連接的作用，吸塵器起到了對紙屑進行吸附的作用，第二輸送管起到了將吸塵器和吸塵嘴進行連接的作用。

6、進一步地，所述傳送機構包括工作臺，所述工作臺下端四角處均固定設置有支撐柱；

7、通過上述技術方案，工作臺起到了支撐柱和傳送帶進行固定的作用，支撐柱起到了對傳送機構進行支撐的作用。

8、進一步地，所述工作臺上端中間位置固定設置有傳送帶，所述工作臺上端兩側均開設有滑槽；

9、通過上述技術方案，傳送帶起到了對紙箱進行傳送的作用，滑槽起到了輔助固定架進行移動的作用。

10、進一步地，所述堆碼機構包括堆碼臺，所述堆碼臺上端四角處均固定設置有彈簧柱，四個所述彈簧柱上端均固定設置有連接板；

11、通過上述技術方案，堆碼臺起到了對紙箱進行堆碼的作用，彈簧柱起到了帶動連接板進行移動的作用，連接板起到了帶動承載板繼續移動的作用。

12、進一步地，所述連接板上端活動設置有承載板，所述堆碼臺一側固定設置有輔助板；

13、通過上述技術方案，承載板起到了對堆碼的紙箱進行承載的作用，輔助板起到了輔助紙箱移動到承載板上的作用。

14、進一步地，所述堆碼臺上端兩側均固定設置有第二電動伸縮桿，兩個所述第二電動伸縮桿輸出端均固定設置移動板；

15、通過上述技術方案，第二電動伸縮桿起到了帶動移動板進行移動的作用，移動板進行移動時可將堆碼的紙箱夾緊對齊。

16、進一步地，所述清潔機構包括固定板，所述固定板下端兩側固定設置有噴氣嘴，所述固定板下端中間位置固定設置有吸塵嘴；

17、通過上述技術方案，固定板起到了對噴氣嘴和吸塵嘴進行固定的作用，噴氣嘴可進行噴氣，吸塵嘴起到了將紙屑進行吸附的作用。

18、本實用新型具有如下有益效果：

19、1、本實用新型提出的一種具有清潔功能的堆碼裝置，該裝置通過第一連接管可將氣泵和噴氣嘴進行連接，通過第二連接管可將吸塵器和吸塵嘴進行連接，氣泵運作將氣體通過第一輸送管輸送到噴氣嘴處噴出并將紙屑吹起，避免紙屑粘連在傳送帶上，之后再通過吸塵器將被紙屑吸附進行收集，避免紙屑堆積在傳送帶上，影響傳送帶正常使用，并且通過電機運作時可帶動絲桿進行轉動，絲桿外表面活動套設有固定架，絲桿轉動時可帶動固定架進行移動，從而能帶動氣泵和吸塵器進行移動，更好的對傳送帶上的紙屑進行去除。

20、2、本實用新型提出的一種具有清潔功能的堆碼裝置，該裝置通過紙箱可通過傳送帶傳送到堆碼機構處，并通過順著輔助板移動到承載板上進行堆碼工作，堆碼完成后通過第二電動伸縮桿可帶動移動板進行移動并將堆碼完成的紙箱夾緊對齊，并通過第一電動伸縮桿運作時可將承載板推出堆碼機構并推到叉車上，該裝置可自動將紙箱對齊和運送，可有效減輕工人工作量。

技術特征：

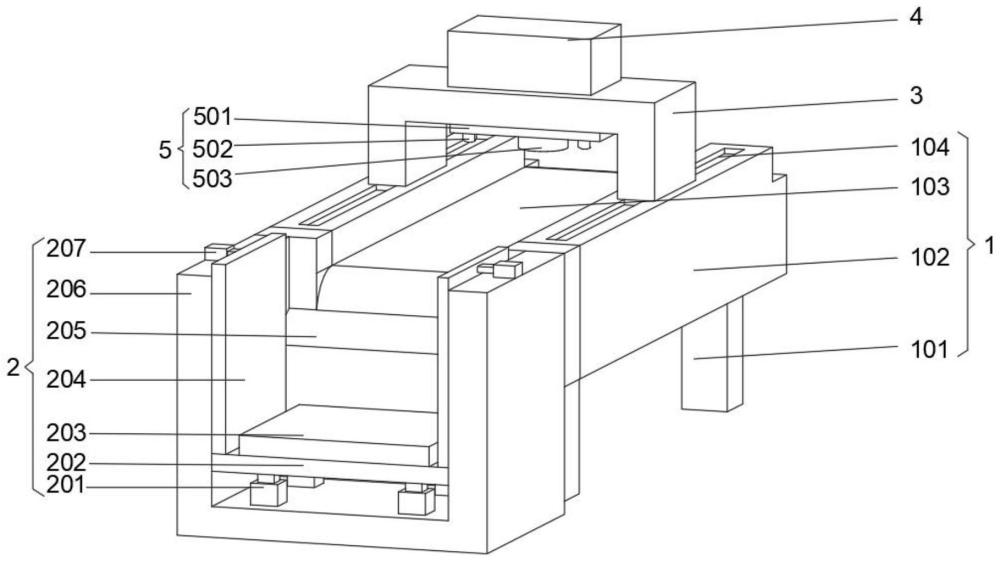

1.一種具有清潔功能的堆碼裝置，包括傳送機構(1)和堆碼機構(2)，其特征在于：所述傳送機構(1)上端活動設置有固定架(3)，所述固定架(3)上端固定設置有清潔箱(4)，所述固定架(3)下端固定設置有清潔機構(5)，所述傳送機構(1)一側下端固定設置有第一電動伸縮桿(6)；

2.根據權利要求1所述的一種具有清潔功能的堆碼裝置，其特征在于：所述傳送機構(1)包括工作臺(102)，所述工作臺(102)下端四角處均固定設置有支撐柱(101)。

3.根據權利要求2所述的一種具有清潔功能的堆碼裝置，其特征在于：所述工作臺(102)上端中間位置固定設置有傳送帶(103)，所述工作臺(102)上端兩側均開設有滑槽(104)。

4.根據權利要求1所述的一種具有清潔功能的堆碼裝置，其特征在于：所述堆碼機構(2)包括堆碼臺(206)，所述堆碼臺(206)上端四角處均固定設置有彈簧柱(201)，四個所述彈簧柱(201)上端均固定設置有連接板(202)。

5.根據權利要求4所述的一種具有清潔功能的堆碼裝置，其特征在于：所述連接板(202)上端活動設置有承載板(203)，所述堆碼臺(206)一側固定設置有輔助板(205)。

6.根據權利要求4所述的一種具有清潔功能的堆碼裝置，其特征在于：所述堆碼臺(206)上端兩側均固定設置有第二電動伸縮桿(207)，兩個所述第二電動伸縮桿(207)輸出端均固定設置移動板(204)。

7.根據權利要求1所述的一種具有清潔功能的堆碼裝置，其特征在于：所述清潔機構(5)包括固定板(501)，所述固定板(501)下端兩側固定設置有噴氣嘴(502)，所述固定板(501)下端中間位置固定設置有吸塵嘴(503)。

技術總結
本技術涉及堆碼裝置領域，公開了一種具有清潔功能的堆碼裝置，包括傳送機構和堆碼機構，所述傳送機構上端活動設置有固定架，所述固定架上端固定設置有清潔箱，所述固定架下端固定設置有清潔機構，所述傳送機構一側下端固定設置有第一電動伸縮桿，所述傳送機構一側上端固定設置有機箱，所述機箱內部固定設置有電機，所述電機輸出端固定設置有絲桿，所述清潔箱內部上端固定設置有氣泵，所述氣泵輸出端固定設置有第一輸送管，所述清潔箱內部下端固定設置有吸塵器，所述吸塵器輸出端固定設置有第二輸送管。本技術中，該裝置通過第一連接管可將氣泵和噴氣嘴進行連接，通過第二連接管可將吸塵器和吸塵嘴進行連接。
