本技術涉及醫療輔助器械，具體涉及一種帶有消毒功能的多空間分隔式標本轉運盒。

背景技術：

1、標本轉運盒通常用于安全地運輸生物樣本，如血液、尿液或其他體液樣本，這些盒子設計用于防止樣本泄漏或受污染，并確保在運輸過程中維持樣本的完整性。

2、中國專利公開了一種特殊標本轉運盒(公開號：cn211033451u)，具有由底部、頂部和側壁圍成的密封空間；所述密封空間內填充有調溫液體；標本盛放井，其自所述頂部向所述底部延伸，所述標本盛放井有多個；以及進液口，其設置在所述頂部上，能夠利用密封盒體內的調溫液體，保證轉運過程中保持標本恒溫，但上述裝置在使用時還存在以下缺陷：

3、標本轉運盒在使用過程中通常需要對不同的標本樣品進行存儲(如血標本或其它排泄物標本)，當不同種類標本放置在同一標本轉運盒內時，某區域發生泄漏后，較容易與其它樣本區域發生交叉感染，因此提出一種帶有消毒功能的多空間分隔式標本轉運盒，以解決上述問題。

技術實現思路

1、本實用新型所要解決的技術問題如下：

2、標本轉運盒在使用過程中通常需要對不同的標本樣品進行存儲(如血標本或其它排泄物標本)，當不同種類標本放置在同一標本轉運盒內時，某區域發生泄漏后，較容易與其它樣本區域發生交叉感染。

3、本實用新型的目的可以通過以下技術方案實現：

4、一種帶有消毒功能的多空間分隔式標本轉運盒，包括裝置上部，所述裝置上部的底部設置有裝置下部；

5、還包括：

6、其中，所述裝置下部包括盒身，所述盒身的頂部一側固定安裝有連接件，所述盒身的內壁中部固定安裝有分隔板，所述分隔板的中間內壁開設有消毒槽，且所述消毒槽開設為圓形；

7、其中，所述分隔板的外壁一側活動連接有安裝板一，所述安裝板一的側邊與盒身內壁滑動連接，所述分隔板外壁另一側的兩端均活動連接有安裝板二，位于兩側所述安裝板二之間對稱設置，且所述安裝板二的側邊與盒身內壁滑動連接；

8、其中，所述盒身的內壁底部且位于安裝板一的下方固定連接有保溫墊，所述保溫墊的外壁一側與分隔板固定連接。

9、作為本實用新型進一步的方案：所述安裝板一和安裝板二的內壁開設有若干個試管槽，所述安裝板一和安裝板二的頂部均對稱固定連接有手把，且所述安裝板一和安裝板二的底部均固定安裝有緩沖墊，所述緩沖墊的內壁且位于各個試管槽的下方開設有若干個通槽。

10、作為本實用新型進一步的方案：所述盒身位于靠近拉環的一側內壁中部滑動連接有滑塊，所述滑塊的內壁固定連接有輸水管，所述輸水管的底端穿處滑塊且朝向保溫墊。

11、作為本實用新型進一步的方案：所述滑塊的外壁一端穿出盒身且固定安裝有拉環，所述滑塊的外壁且位于拉環的兩側固定連接有磁吸件，所述磁吸件的另一側與盒身的外壁磁性連接。

12、作為本實用新型進一步的方案：所述盒身的正面頂部中間固定安裝有連接塊，所述連接塊的內壁中間開設有插槽，所述連接塊的內壁且位于插槽的兩側滑動連接有擠壓塊。

13、作為本實用新型進一步的方案：兩側所述擠壓塊朝向插槽的一面設置為斜面，兩側所述擠壓塊的底部均固定安裝有彈簧，所述彈簧的另一端與連接塊固定連接，所述彈簧位于斜面一側活動連接有滾珠。

14、作為本實用新型進一步的方案：所述裝置上部包括盒蓋，所述盒蓋的底部一側與限位軌轉動連接，所述盒蓋的正面中部固定安裝有限位軌，所述限位軌的外側壁滑動連接有插塊，所述插塊呈t形，所述插塊的下端外壁與連接塊內的插槽滑動連接，且所述插塊的下端兩側與滾珠卡合連接。

15、本實用新型的有益效果：

16、(1)本實用新型在盒身內部設置安裝板一用于放置血樣本，還設置了多塊安裝板二用于放置排泄物樣本，安裝板一和多塊安裝板二之間安裝分隔板進行隔離，當某區域存放的樣本發生泄漏時，分隔板可有效的對泄漏物進行阻攔，減少交叉感染的情況發生；

17、(2)裝置在安裝板一的下方設置保溫墊，并在盒身的內部設置可以滑動的滑塊，當滑塊的一端滑出盒身外側時，可以通過滑塊內部的輸水管注入溫水，進而防止安裝板一內的血樣本凝固，將滑塊退回時，輸水管出入口封堵，減少熱量散失；

18、(3)裝置與盒蓋的一側設置插塊，當盒蓋與盒身閉合時，推動插塊進入連接塊內部即可完成固定，操作簡單且固定牢靠。

技術特征：

1.一種帶有消毒功能的多空間分隔式標本轉運盒，包括裝置上部(1)，所述裝置上部(1)的底部設置有裝置下部(2)；

2.根據權利要求1所述的一種帶有消毒功能的多空間分隔式標本轉運盒，其特征在于，所述安裝板一(204)和安裝板二(205)的內壁開設有若干個試管槽(206)，所述安裝板一(204)和安裝板二(205)的頂部均對稱固定連接有手把(207)，且所述安裝板一(204)和安裝板二(205)的底部均固定安裝有緩沖墊(208)，所述緩沖墊(208)的內壁且位于各個試管槽(206)的下方開設有若干個通槽。

3.根據權利要求1所述的一種帶有消毒功能的多空間分隔式標本轉運盒，其特征在于，所述盒身(201)位于靠近拉環(212)的一側內壁中部滑動連接有滑塊(210)，所述滑塊(210)的內壁固定連接有輸水管(211)，所述輸水管(211)的底端穿處滑塊(210)且朝向保溫墊。

4.根據權利要求3所述的一種帶有消毒功能的多空間分隔式標本轉運盒，其特征在于，所述滑塊(210)的外壁一端穿出盒身(201)且固定安裝有拉環(212)，所述滑塊(210)的外壁且位于拉環(212)的兩側固定連接有磁吸件(213)，所述磁吸件(213)的另一側與盒身(201)的外壁磁性連接。

5.根據權利要求1所述的一種帶有消毒功能的多空間分隔式標本轉運盒，其特征在于，所述盒身(201)的正面頂部中間固定安裝有連接塊(214)，所述連接塊(214)的內壁中間開設有插槽，所述連接塊(214)的內壁且位于插槽的兩側滑動連接有擠壓塊(216)。

6.根據權利要求5所述的一種帶有消毒功能的多空間分隔式標本轉運盒，其特征在于，兩側所述擠壓塊(216)朝向插槽的一面設置為斜面，兩側所述擠壓塊(216)的底部均固定安裝有彈簧(217)，所述彈簧(217)的另一端與連接塊(214)固定連接，所述彈簧(217)位于斜面一側活動連接有滾珠(215)。

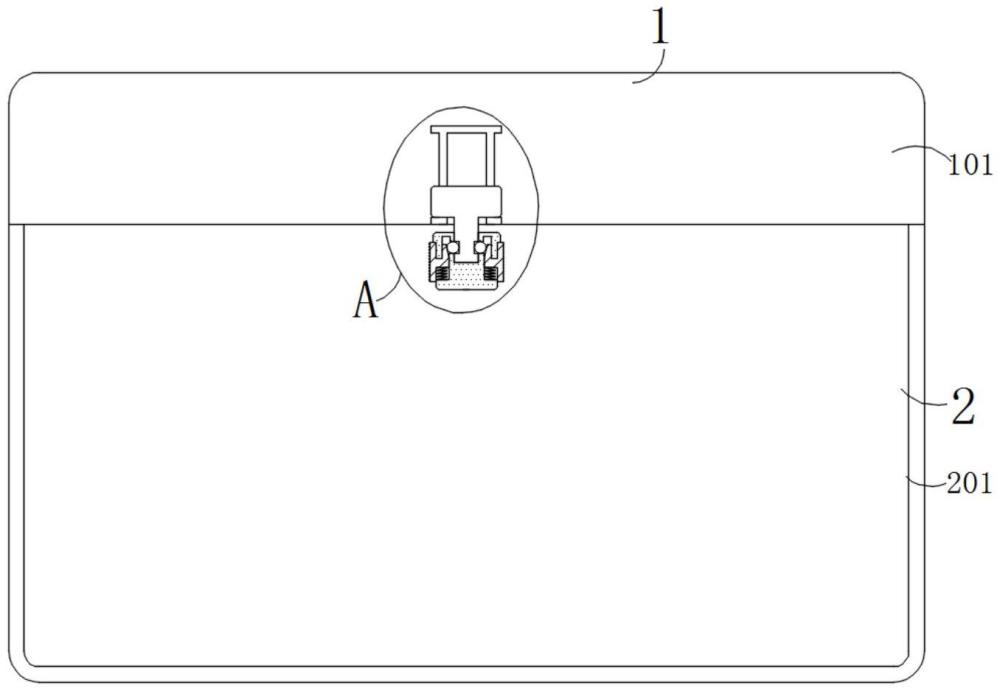

7.根據權利要求1所述的一種帶有消毒功能的多空間分隔式標本轉運盒，其特征在于，所述裝置上部(1)包括盒蓋(101)，所述盒蓋(101)的底部一側與限位軌(102)轉動連接，所述盒蓋(101)的正面中部固定安裝有限位軌(102)，所述限位軌(102)的外側壁滑動連接有插塊(103)，所述插塊(103)呈t形，所述插塊(103)的下端外壁與連接塊(214)內的插槽滑動連接，且所述插塊(103)的下端兩側與滾珠(215)卡合連接。

技術總結
本技術公開了一種帶有消毒功能的多空間分隔式標本轉運盒，包括裝置上部，所述裝置上部的底部設置有裝置下部，所述裝置下部包括盒身，所述盒身的頂部一側固定安裝有連接件，所述盒身的內壁中部固定安裝有分隔板，所述分隔板的中間內壁開設有消毒槽，所述分隔板的外壁一側活動連接有安裝板一，所述安裝板一的側邊與盒身內壁滑動連接，所述分隔板外壁另一側的兩端均活動連接有安裝板二，且所述安裝板二的側邊與盒身內壁滑動連接，所述盒身的內壁底部且位于安裝板一的下方固定連接有保溫墊，安裝板一和多塊安裝板二之間安裝分隔板進行隔離，當某區域存放的樣本發生泄漏時，分隔板可有效的對泄漏物進行阻攔，減少交叉感染的情況發生。

技術研發人員：郭桂霞,張久霞,程院珍,劉芳,袁成香
受保護的技術使用者：湖北省第三人民醫院（湖北省中山醫院）
技術研發日：20240401
技術公布日：2025/4/28
