本技術涉及書籍打包，具體為一種書籍打包進料裝置。

背景技術：

1、書籍是指裝訂成冊的圖書和文字，在狹義上的理解是帶有文字和圖像、紙張的集合，書籍在制造過程中，隨著近幾年我國書籍、雜志、報刊等印刷品需求的迅速增長，促使工廠對書籍等印刷品的生產有了更高的要求，其中，在整個書籍印刷生產工藝中，書籍打包更是一個不可或缺的過程。

2、然而，現有的書籍打包裝置在對書籍進行打包前，還都是通過人工手動碼垛的方式完成書籍的碼垛工作，導致書籍的打包效率較低的同時，增強了工作人員的勞動強度，其次，現有的大部分書籍打包裝置不能根據書籍的不同尺寸對其進行打包處理，實用性較差，不能滿足現有書籍生產廠家的需求，針對上述問題，發明人提出一種書籍打包進料裝置用于解決上述問題。

技術實現思路

1、為了解決現有的書籍打包裝置在對書籍進行打包前，還都是通過人工手動碼垛的方式完成書籍的碼垛工作，導致書籍的打包效率較低的同時，增強了工作人員勞動強度的問題；本實用新型的目的在于提供一種書籍打包進料裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種書籍打包進料裝置，包括工作臺，工作臺的頂面中間內安裝有傳送機構，工作臺的頂面一側安裝有矯正裝置，傳送機構位于矯正裝置中間，工作臺的一側安裝有碼垛機構，碼垛機構位于矯正裝置的端部，工作臺底面一側安裝有推送裝置，碼垛機構包括固定架，固定架內底面固定安裝有定位板，定位板的頂面中間固定安裝有電缸，電缸的輸出端固定安裝有碼放臺，固定架的頂面一側開設有碼放槽，固定架頂面位于碼放槽的一側固定安裝有限位板，限位板與碼放臺相互配合，推送裝置包括固定板，固定板的一側中間固定安裝有電動推桿，電動推桿的輸出端固定安裝有推板，推板與碼放臺相互配合，固定架的底部一側安裝有輸送機構，輸送機構與推送裝置相互配合；

3、當需要對書籍進行碼垛打包時，將需要打包的書籍放置在傳送機構的輸送帶上進行輸送，通過矯正裝置對輸送帶上輸送的書籍進行居中矯正處理，矯正完成的書籍通過傳送機構輸送至碼垛機構的碼放臺表面，初始狀態傳送機構輸送帶的高度與碼放臺的高度處于平行狀態，當一個書籍輸送至碼放臺表面后，打開電缸的開關，通過電缸控制碼放臺下降，碼放臺下降的高度為一本書籍的厚度，(碼放臺下降的高度可以通過控制系統對電缸下降高度進行調整，通過控制系統根據書籍的厚度對電缸每次下降高度進行輸入)，通過限位板確保碼放臺上碼放書籍的整齊度，依次類推，直至通過碼放臺將一組書籍碼放完成，碼放臺底面與限位座頂面接觸時，一組書籍碼放完成，碼放臺碼放完成一組書籍后，打開電動推桿的開關，通過電動推桿控制推板前移，通過推板將碼放臺上碼放完成的書籍推送至輸送機構上，通過輸送機構將碼放完成的書籍輸送至打包區域進行打包處理，推送裝置工作完成后恢復初始狀態，碼放臺也恢復初始狀態繼續下組書籍的碼垛工作，通過上述操作，無需通過人工對書籍進行碼垛打包處理，提高書籍的打包效率的同時，減輕工作人員的勞動強度。

4、優選地，矯正裝置包括固定座，固定座的數量為兩個，兩個固定座的一側均固定安裝有電動伸縮桿，兩個電動伸縮桿的輸出端均固定安裝有定位架，兩個定位架的一端均固定安裝有矯正板，兩個矯正板與傳送機構相互配合，當需要對書籍進行碼垛打包時，根據書籍碼放需求對書籍的長度對矯正裝置兩個矯正板之間的距離進行調節，同時打開兩個固定座一側兩個電動伸縮桿的開關，通過兩個電動伸縮桿控制兩個定位架對兩個矯正板之間的距離進行調整，使兩個矯正板直線平面之間的距離與碼放書籍的長度相同，兩個矯正板一端呈弧形狀，方便傳送機構輸送的書籍進入兩個矯正板中間進行矯正處理，本矯正裝置可根據書籍的長度進行調整，在矯正裝置的配合下，碼垛機構可實現不同尺寸書籍的碼放工作，提高本裝置的實用性。

5、優選地，碼放臺的兩側均對稱安裝有升降扣，定位板的頂面固定安裝有均勻分布的升降桿，升降扣滑動套設在升降桿的表面，升降扣和升降桿相互配合，當控制碼放臺升降對書籍進行碼放時，安裝在碼放臺兩側的四個升降扣跟隨碼放臺的升降滑動在對應的升降桿表面，通過四個升降扣與四個升降桿的配合，增加碼放臺升降時的穩定性，升降桿的數量為四個并在定位板頂面呈矩形分布，四個定位板中間固定安裝有限位座，限位座與碼放臺相互配合，通過四個升降桿完成對限位座的安裝固定，通過限位座對碼放臺進行限位，當碼放臺底面與限位座頂面接觸時，一組書籍碼放完成。

6、優選地，傳送機構和輸送機構均由驅動機構、輸送輥和傳送帶組成，傳送機構和輸送機構通過驅動機構控制輸送輥帶動傳送帶進行運轉，本傳送機構和輸送機構均為現有輸送裝置，通過驅動機構配合輸送輥控制輸送帶進行運行，通過輸送帶對書籍進行輸送，定位板的一側開設有槽體，輸送機構安裝在槽體內，通過槽體完成對輸送機構的放置，便于配合推送裝置和碼垛機構進行工作，工作臺的底面對稱安裝有支撐架，支撐架的數量為兩個，通過兩個支撐架完成對工作臺的支撐固定，將本裝置安裝在指定區域配合碼垛機構進行書籍的打包工作。

7、與現有技術相比，本實用新型的有益效果在于：

8、1、本實用新型中，將需要打包的書籍放置在傳送機構的輸送帶上進行輸送，通過矯正裝置對輸送帶上輸送的書籍進行居中矯正處理，矯正完成的書籍通過傳送機構輸送至碼垛機構的碼放臺表面進行碼垛，一組書籍碼放完成后，通過推送裝置將碼放完成的書籍推送至輸送機構上，通過輸送機構將碼放完成的書籍輸送至打包區域進行打包處理，通過上述操作，無需通過人工對書籍進行碼垛打包處理，提高書籍的打包效率的同時，減輕工作人員的勞動強度；

9、2、本實用新型中，當需要對書籍進行碼垛打包時，根據書籍碼放需求對書籍的長度對矯正裝置兩個矯正板之間的距離進行調節，通過兩個電動伸縮桿控制兩個定位架對兩個矯正板之間的距離進行調整，使兩個矯正板直線平面之間的距離與碼放書籍的長度相同，兩個矯正板一端呈弧形狀，方便傳送機構輸送的書籍進入兩個矯正板中間進行矯正處理，本矯正裝置可根據書籍的長度進行調整，在矯正裝置的配合下，碼垛機構可實現不同尺寸書籍的碼放工作，提高本裝置的實用性。

技術特征：

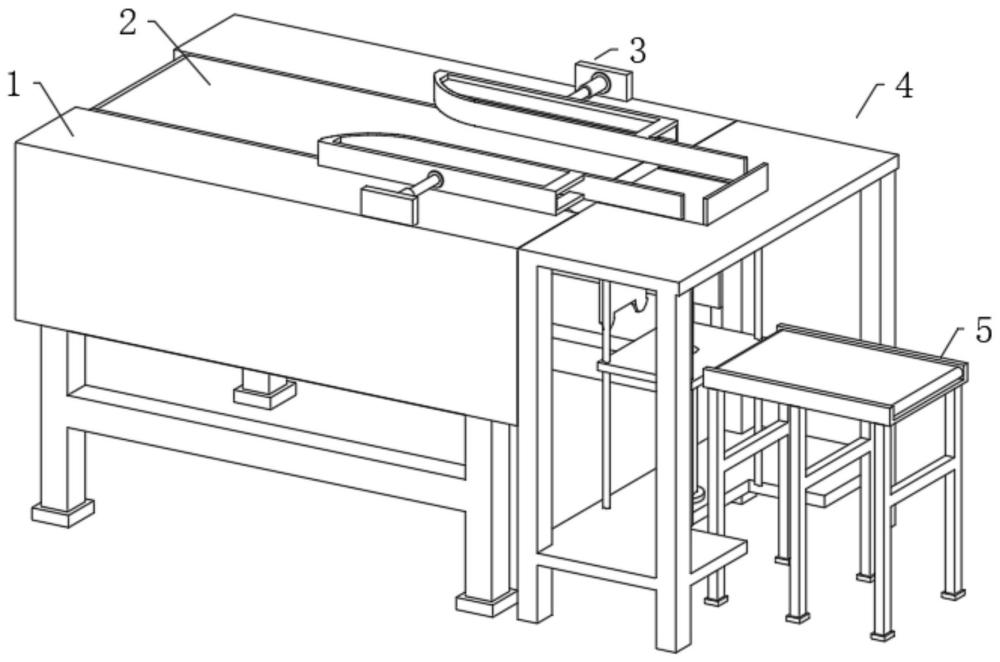

1.一種書籍打包進料裝置，包括工作臺(1)，其特征在于：所述工作臺(1)的頂面中間內安裝有傳送機構(2)，所述工作臺(1)的頂面一側安裝有矯正裝置(3)，所述傳送機構(2)位于矯正裝置(3)中間，所述工作臺(1)的一側安裝有碼垛機構(4)，所述碼垛機構(4)位于矯正裝置(3)的端部，所述工作臺(1)底面一側安裝有推送裝置(6)，所述碼垛機構(4)包括固定架(41)，所述固定架(41)內底面固定安裝有定位板(413)，所述定位板(413)的頂面中間固定安裝有電缸(42)，所述電缸(42)的輸出端固定安裝有碼放臺(43)；

2.如權利要求1所述的一種書籍打包進料裝置，其特征在于，所述矯正裝置(3)包括固定座(31)，所述固定座(31)的數量為兩個，兩個所述固定座(31)的一側均固定安裝有電動伸縮桿(32)，兩個所述電動伸縮桿(32)的輸出端均固定安裝有定位架(33)，兩個所述定位架(33)的一端均固定安裝有矯正板(34)，兩個所述矯正板(34)與傳送機構(2)相互配合。

3.如權利要求1所述的一種書籍打包進料裝置，其特征在于，所述碼放臺(43)的兩側均對稱安裝有升降扣(431)，所述定位板(413)的頂面固定安裝有均勻分布的升降桿(44)，所述升降扣(431)滑動套設在升降桿(44)的表面，所述升降扣(431)和升降桿(44)相互配合。

4.如權利要求3所述的一種書籍打包進料裝置，其特征在于，所述升降桿(44)的數量為四個并在定位板(413)頂面呈矩形分布，四個所述定位板(413)中間固定安裝有限位座(441)，所述限位座(441)與碼放臺(43)相互配合。

5.如權利要求1所述的一種書籍打包進料裝置，其特征在于，所述傳送機構(2)和輸送機構(5)均由驅動機構、輸送輥和傳送帶組成，所述傳送機構(2)和輸送機構(5)通過驅動機構控制輸送輥帶動傳送帶進行運轉。

6.如權利要求1所述的一種書籍打包進料裝置，其特征在于，所述定位板(413)的一側開設有槽體(414)，所述輸送機構(5)安裝在槽體(414)內。

7.如權利要求1所述的一種書籍打包進料裝置，其特征在于，所述工作臺(1)的底面對稱安裝有支撐架(11)，所述支撐架(11)的數量為兩個。

技術總結
本技術公開了一種書籍打包進料裝置，涉及書籍打包技術領域，而本技術包括工作臺，工作臺的頂面中間內安裝有傳送機構，工作臺的頂面一側安裝有矯正裝置，工作臺的一側安裝有碼垛機構，工作臺底面一側安裝有推送裝置，將需要打包的書籍放置在傳送機構的輸送帶上進行輸送，通過矯正裝置對輸送帶上輸送的書籍進行居中矯正處理，矯正完成的書籍通過傳送機構輸送至碼垛機構的碼放臺表面進行碼垛，一組書籍碼放完成后，通過推送裝置將碼放完成的書籍推送至輸送機構上，通過輸送機構將碼放完成的書籍輸送至打包區域進行打包處理，通過上述操作，無需通過人工對書籍進行碼垛打包處理，提高書籍的打包效率的同時，減輕工作人員的勞動強度。
