本發明實施例涉及無人機，特別涉及一種鐵路隧道無人機輔助感知方法、裝置、系統及介質。

背景技術：

1、隨著鐵路網絡的不斷擴展，鐵路隧道的數量也在不斷增加。傳統的隧道檢測方法，如人工巡檢，不僅效率低下，而且存在安全風險。在實際中，難以實現無人機的超視距操作，操作人員在隧道外操作無人機進行隧道內作業，安全性和作業效率差。

技術實現思路

1、本發明的目的在于至少提供一種鐵路隧道無人機輔助感知方法、裝置、系統及介質，至少可以解決操作人員在隧道外操作無人機進行隧道內作業，安全性和作業效率差的問題。

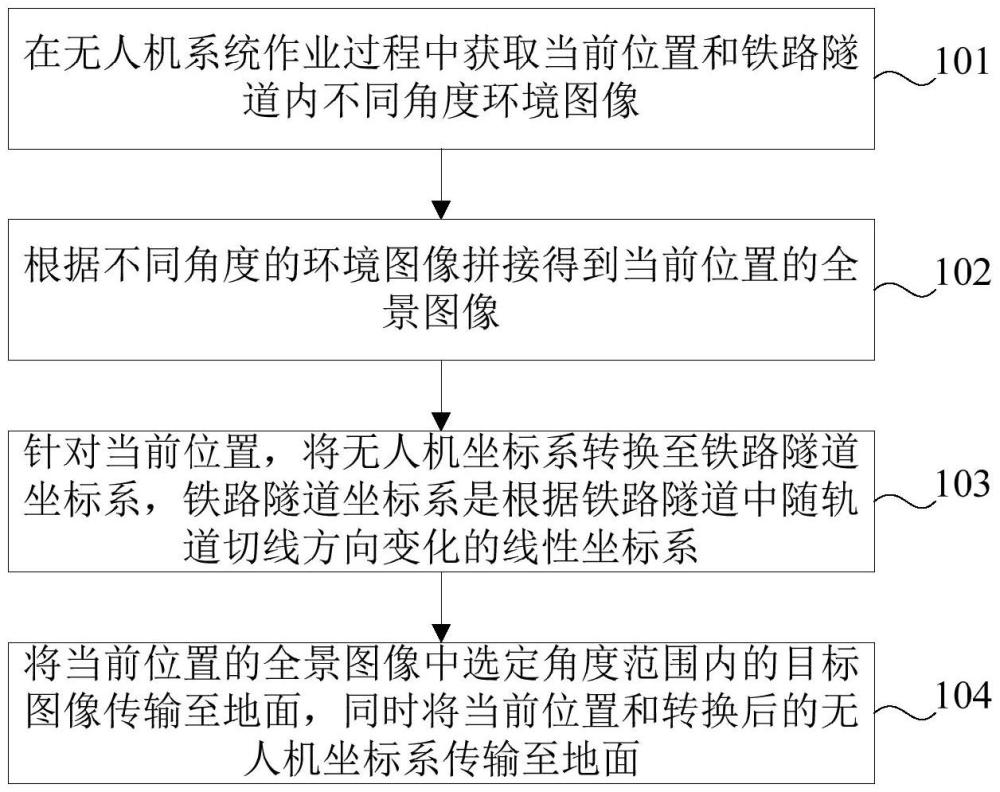

2、為解決上述技術問題，本申請的至少一個實施例提供了一種鐵路隧道無人機輔助感知方法，包括：

3、在無人機系統作業過程中獲取當前位置和鐵路隧道內不同角度環境圖像；

4、根據不同角度的環境圖像拼接得到所述當前位置的全景圖像；

5、針對所述當前位置，將無人機坐標系轉換至鐵路隧道坐標系，所述鐵路隧道坐標系是根據鐵路隧道中隨軌道切線方向變化的線性坐標系；

6、將當前位置的全景圖像中選定角度范圍內的目標圖像傳輸至地面，同時將當前位置和轉換后的無人機坐標系傳輸至地面。

7、在一些優選的實施例中，所述的鐵路隧道無人機輔助感知方法，還包括：

8、建立無人機坐標系，所述無人機坐標系的x軸是無人機系統的飛行方向，y軸是飛行方向的左側方向，z軸是垂直地面向上的方向；

9、建立鐵路隧道坐標系，所述鐵路隧道坐標系的x軸是軌道切線的方向，y軸是軌道切線的法向量方向，z軸是垂直地面向上的方向。

10、在一些優選的實施例中，所述方法還包括：

11、將鐵路隧道內的各條軌道抽象成一條三維的圓弧，建立所述圓弧的三維曲線方程；

12、將所述三維曲線方程按照所述鐵路隧道坐標系的x軸進行等間距采樣，得到每個采樣點的隧道切面方程，將所有采樣點的隧道切面方程構建為字典數據集；

13、針對所述當前位置，將無人機坐標系轉換至鐵路隧道坐標系，包括：

14、查詢所述字典數據集中與當前位置匹配的目標隧道切面方程；

15、將目標隧道切面方程所表征的目標隧道切面的法向量方向確定為無人機坐標系新的x軸，將平行于所述目標隧道切面且垂直于新x軸的方向確定為無人機坐標系新的y軸。

16、在一些優選的實施例中，根據不同角度的環境圖像拼接得到當前位置的全景圖像，包括：

17、采用特征提取算法從不同角度環境圖像中提取出特征點陣；

18、利用特征點匹配算法確定不同角度環境圖像之間的特征點對應關系；

19、根據所述特征點對應關系，利用單應性矩陣或透視變換矩陣將不同角度環境圖像對齊和拼接。

20、本申請的至少一個實施例提供了一種鐵路隧道無人機輔助感知裝置，包括：

21、獲取模塊，用于在無人機系統作業過程中獲取當前位置和鐵路隧道內不同角度環境圖像；

22、拼接模塊，用于根據不同角度的環境圖像拼接得到所述當前位置的全景圖像；

23、轉換模塊，用于針對所述當前位置，將無人機坐標系轉換至鐵路隧道坐標系，所述鐵路隧道坐標系是根據鐵路隧道中隨軌道切線方向變化的線性坐標系；

24、傳輸模塊，用于將當前位置的全景圖像中選定角度范圍內的目標圖像傳輸至地面，同時將轉換后的無人機坐標系傳輸至地面。

25、本申請的至少一個實施例提供了一種機載設備，包括：

26、至少一個處理器；以及，

27、與所述至少一個處理器通信連接的存儲器；其中，

28、所述存儲器存儲有可被所述至少一個處理器執行的指令，所述指令被所述至少一個處理器執行，以使所述至少一個處理器能夠執行上述的鐵路隧道無人機輔助感知方法。

29、本申請的至少一個實施例提供了一種無人機系統，包括：

30、無人機本體；

31、相機系統，搭載于無人機本體，用于捕捉鐵路隧道內不同角度環境圖像；

32、雷達單元，搭載于無人機本體，用于測量無人機本體與障礙物之間的距離；

33、慣性測量單元，搭載于無人機本體，用于測量無人機本體的姿態和加速度；

34、上述的機載設備，與所述相機系統、所述雷達單元和所述慣性測量單元相連；

35、圖傳電臺，與所述機載設備連接，用于將當前位置的全景圖像中選定角度范圍內的目標圖像傳輸至地面；

36、數傳電臺，與所述機載設備連接，用于將當前位置和轉換后的無人機坐標系傳輸至地面。

37、本申請的至少一個實施例提供了一種地面站系統，包括：

38、地面數據處理單元，用于接收無人機系統傳輸?shù)哪繕?biāo)圖像、當前位置和轉換后的無人機坐標系，還用于將所述目標圖像中的特征點與預先構建的鐵路隧道三維地圖的特征點進行對比，確定無人機本體當前所處鐵路隧道的深度；

39、三維地圖顯示單元，與所述地面數據處理單元連接，用于將無人機本體位于鐵路隧道的當前深度和無人機坐標系中的當前位置，利用鐵路隧道切面輪廓圖和鐵路隧道鉛垂線與鐵軌切線之間所成平面圖進行三維顯示。

40、本申請的至少一個實施例提供了一種鐵路隧道無人機輔助感知系統，包括：

41、上述的無人機系統；

42、上述的地面站系統；

43、所述無人機系統與所述地面站系統之間通過通信鏈路進行數據傳輸。

44、本申請的至少一個實施例提供了一種計算機可讀存儲介質，存儲有計算機程序，所述計算機程序被處理器執行時實現上述的鐵路隧道無人機輔助感知方法。

45、本發明的一種鐵路隧道無人機輔助感知方法、裝置、系統及介質，在無人機系統作業過程中獲取當前位置和鐵路隧道內不同角度環境圖像；根據不同角度的環境圖像拼接得到所述當前位置的全景圖像；針對所述當前位置，將無人機坐標系轉換至鐵路隧道坐標系，所述鐵路隧道坐標系是根據鐵路隧道中隨軌道切線方向變化的線性坐標系；將當前位置的全景圖像中選定角度范圍內的目標圖像傳輸至地面，同時將當前位置和轉換后的無人機坐標系傳輸至地面。通過不同角度圖像拼接成全景圖像后傳輸指定角度范圍的圖像回地面，以及將無人機坐標系實時調整至隧道坐標系再操控和傳回地面展示，能夠?qū)o人機在鐵路隧道中的超視距作業提供輔助感知，使無人機的操作符合隧道真實情況，為安全可靠的飛行提供保證。操作人員在隧道外操作無人機進行隧道內作業的安全性和作業效率明顯提高。

技術特征：

1.一種鐵路隧道無人機輔助感知方法，其特征在于，包括：

2.根據權利要求1所述的鐵路隧道無人機輔助感知方法，其特征在于，還包括：

3.根據權利要求1所述的鐵路隧道無人機輔助感知方法，其特征在于，所述方法還包括：

4.根據權利要求1所述的鐵路隧道無人機輔助感知方法，其特征在于，根據不同角度的環境圖像拼接得到當前位置的全景圖像，包括：

5.一種鐵路隧道無人機輔助感知裝置，其特征在于，包括：

6.一種機載設備，其特征在于，包括：

7.一種無人機系統，其特征在于，包括：

8.一種地面站系統，其特征在于，包括：

9.一種鐵路隧道無人機輔助感知系統，其特征在于，包括：

10.一種計算機可讀存儲介質，存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現權利要求1至4中任一項所述的鐵路隧道無人機輔助感知方法。

技術總結
本發明涉及無人機技術領域，公開了一種鐵路隧道無人機輔助感知方法、裝置、系統及介質。方法包括：在無人機系統作業過程中獲取當前位置和鐵路隧道內不同角度環境圖像；根據不同角度的環境圖像拼接得到當前位置的全景圖像；針對所述當前位置，將無人機坐標系轉換至鐵路隧道坐標系，鐵路隧道坐標系是根據鐵路隧道中隨軌道切線方向變化的線性坐標系；將當前位置的全景圖像中選定角度范圍內的目標圖像傳輸至地面，同時將當前位置和轉換后的無人機坐標系傳輸至地面。本發明能夠?qū)o人機在鐵路隧道中的超視距作業提供輔助感知，使無人機的操作符合隧道真實情況，為安全可靠的飛行提供保證。隧道外操作無人機進行隧道內作業的安全性和作業效率明顯提高。

技術研發人員：李強,宋祥佳,王一博,楊玉龍
受保護的技術使用者：國能朔黃鐵路發展有限責任公司
技術研發日：
技術公布日：2025/3/20
