本申請涉及光伏電池組件生產，具體為一種條帶緩存機構及條帶上料裝置。

背景技術：

1、在光伏組件的生產過程中，常會涉及到對焊帶或匯流條等條帶的上料。條帶上料機構通常包括放卷機構和牽引機構，放卷機構通過放卷電機對條帶料卷進行放卷，放出的條帶由牽引機構夾持并牽引到指定位置。為了避免因牽引機構的牽引速度與放卷電機的放卷速度不匹配而導致條帶過緊或過松，通常會在放卷機構與牽引機構之間設置條帶緩存機構。

2、現有的條帶緩存機構主要包括豎向滑軌和緩沖輪，在滑軌的下側還設置有檢測緩沖輪低位的傳感器。當緩沖輪下降至低位時，安裝在緩沖輪上的觸發桿觸發該傳感器，系統基于傳感器的觸發信號控制放卷電機停止。但常規的放卷電機，在接收到停止信號后，電機本身還會有短時間的過沖，而此時緩沖輪已經下降至低位，導致過沖過程中釋放的條帶無法被緩存，條帶張力失去控制。

技術實現思路

1、針對上述常規的條帶緩存機構在放卷電機過沖時易引起條帶張力不受控的問題，本實用新型提供了一種條帶緩存機構，其具體方案如下：

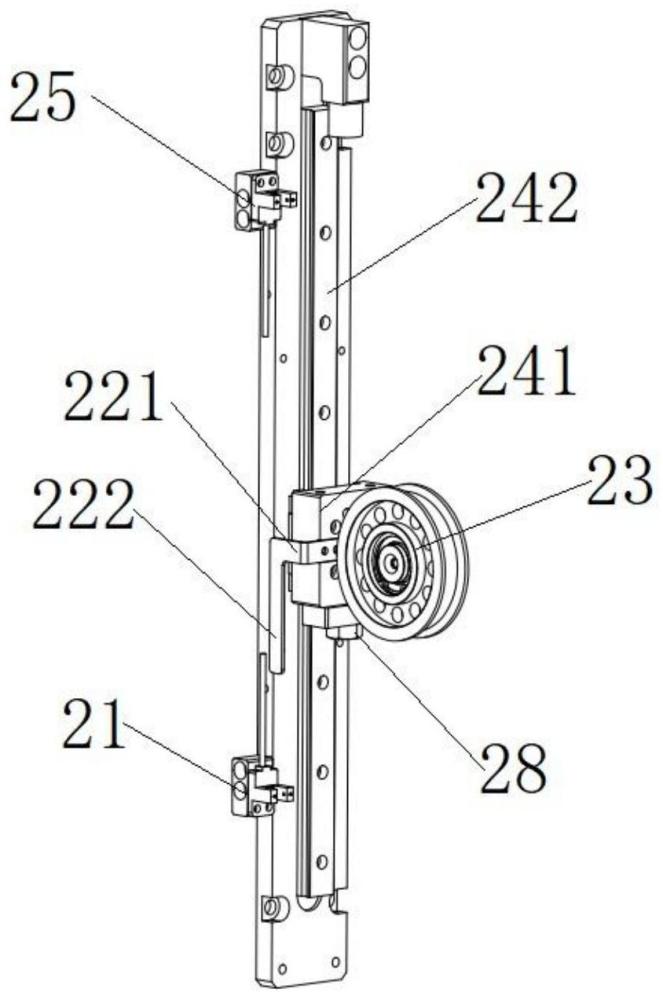

2、一種條帶緩存機構，設置在放卷機構與牽引機構之間；條帶緩存機構至少包括緩沖輪、導向組件、觸發桿和下位傳感器，其中：

3、緩沖輪安裝在導向組件上，緩沖輪可沿導向組件上下移動，放卷機構釋放出的條帶繞過緩沖輪后由牽引機構夾持；

4、觸發桿包括沿豎向延伸的長桿段，觸發桿被配置為跟隨緩沖輪上下移動；

5、下位傳感器靠近導向組件的下端設置，下位傳感器與放卷機構的控制元件電連接；

6、長桿段隨緩沖輪下移時，能夠自下而上觸發下位傳感器，且自長桿段的下端觸發下位傳感器開始，控制元件控制放卷機構的放卷電機停止放卷。

7、本申請的條帶緩存機構，觸發桿包括豎向延伸的長桿段，長桿段能夠自下而上觸發下位傳感器，自長桿段的下端觸發下位傳感器開始，放卷電機便能夠停止，并且在長桿段的整個觸發過程中放卷電機均保持停止。即使放卷電機在剛開始停止后仍然有過沖，緩沖輪依然可以下降對過沖過程中放出的條帶實施緩存，直至整個長桿段完成對下位傳感器的觸發為止。通過對長桿段的長度進行合理控制，能夠為放卷電機的過沖預留足夠的時間，使得在整個過沖過程中，緩沖輪依然能夠實施對放出的條帶進行有效緩存，最終保證條帶的張力可控。

8、在一些實施例中，長桿段的長度為50-100mm。

9、通過將長桿段的長度設置在上述的數值范圍內，能夠為放卷電機的過沖預留足夠的時間。

10、在一些實施例中，觸發桿還包括短桿段，短桿段呈水平設置，短桿段的一端與長桿段的上端固定連接，短桿段的另一端安裝在緩沖輪上。

11、通過水平設置的短桿段，使長桿段能夠豎直設置且通過短桿段與緩沖輪連接，從而使長桿段能夠跟隨緩沖輪上下移動。

12、在一些實施例中，條帶緩存機構還包括上位傳感器，上位傳感器靠近導向組件的上端設置，觸發桿隨緩沖輪上移時，能夠觸發上位傳感器，控制元件基于上位傳感器的觸發信號控制放卷機構的放卷電機加速放卷。

13、通過設置的上位傳感器，當緩沖輪沿導向組件上移經過并觸發上位傳感器時，控制元件接收來自上位傳感器的觸發信號，以控制放卷機構的放卷電機加速放卷，從而保證條帶的張力可控。

14、在一些實施例中，上位傳感器和下位傳感器均為光電傳感器。

15、通過上位傳感器和下位傳感器將光信號轉換為電信號，并將電信號傳送給控制元件，從而控制放卷機構中放卷電機的運轉速度，以確保條帶的張力可控。

16、在一些實施例中，導向組件包括豎直設置的滑軌，緩沖輪通過滑塊滑動安裝在滑軌上，觸發桿固定安裝在滑塊上。

17、提供了一種導向組件的具體結構，結構簡單，易于實現，成本低。

18、在一些實施例中，緩沖輪上安裝有配重塊。

19、通過配重塊對緩沖輪施加向下的力，從而使繞經緩沖輪的條帶保持張力。

20、在一些實施例中，條帶緩存機構還包括第一導向輪和第二導向輪，其中：第一導向輪與第二導向輪分別設置在緩沖輪的兩側并位于緩沖輪上方；放卷機構釋放出的條帶依次繞過第一導向輪、緩沖輪以及第二導向輪后由牽引機構夾持。

21、通過設置的第一導向輪和第二導向輪，能夠與緩沖輪配合實現對條帶的順利緩存。

22、本申請還提供了一種條帶上料裝置，包括上述所示的條帶緩存機構。

23、通過在上料裝置中安裝上述所示的條帶緩存機構，能夠給放卷電機在停止轉動后預留足夠的時間進行過沖，使緩沖輪在整個過沖過程中仍能對放出的條帶進行有效的緩存，確保條帶的張力可控。

24、在一些實施例中，條帶上料裝置還包括放卷機構和依次設置的壓緊機構、切斷機構和牽引機構，其中：放卷機構用于將條帶從料卷中放出；條帶依次經過條帶緩存機構、壓緊機構和切斷機構后由牽引機構夾持并牽引；條帶緩存機構用于對條帶進行緩存；壓緊機構用于壓緊條帶；切斷機構用于切斷條帶。

25、通過依次設置的放卷機構、壓緊機構、切斷機構和牽引機構，能夠自動制備出所需長度的條帶。

技術特征：

1.一種條帶緩存機構，其特征在于，所述條帶緩存機構設置在放卷機構與牽引機構之間；所述條帶緩存機構至少包括緩沖輪、導向組件、觸發桿和下位傳感器，其中：

2.根據權利要求1所述的條帶緩存機構，其特征在于，所述長桿段的長度為50mm-100mm。

3.根據權利要求1所述的條帶緩存機構，其特征在于，所述觸發桿還包括短桿段，所述短桿段呈水平設置，所述短桿段的一端與所述長桿段的上端固定連接，所述短桿段的另一端安裝在所述緩沖輪上。

4.根據權利要求1所述的條帶緩存機構，其特征在于，所述條帶緩存機構還包括上位傳感器，所述上位傳感器靠近所述導向組件的上端設置，所述觸發桿隨所述緩沖輪上移時，能夠觸發所述上位傳感器，所述控制元件基于所述上位傳感器的觸發信號控制所述放卷機構的放卷電機加速放卷。

5.根據權利要求4所述的條帶緩存機構，其特征在于，所述上位傳感器和所述下位傳感器均為光電傳感器。

6.根據權利要求1所述的條帶緩存機構，其特征在于，所述導向組件包括豎直設置的滑軌，所述緩沖輪通過滑塊滑動安裝在所述滑軌上，所述觸發桿固定安裝在所述滑塊上。

7.根據權利要求1所述的條帶緩存機構，其特征在于，所述緩沖輪上安裝有配重塊。

8.根據權利要求1所述的條帶緩存機構，其特征在于，所述條帶緩存機構還包括第一導向輪和第二導向輪，其中：

9.一種條帶上料裝置，其特征在于，所述條帶上料裝置包括如權利要求1至8任一項所述的條帶緩存機構。

10.根據權利要求9所述的條帶上料裝置，其特征在于，所述條帶上料裝置還包括放卷機構和依次設置的壓緊機構、切斷機構和牽引機構，其中：

技術總結
本申請公開了一種條帶緩存機構及條帶上料裝置，屬于光伏電池組件生產技術領域。其中緩沖輪安裝在導向組件上，緩沖輪可沿導向組件上下移動，觸發桿包括沿豎向延伸的長桿段，觸發桿被配置為跟隨緩沖輪上下移動；下位傳感器靠近導向組件的下端設置，下位傳感器與放卷機構的控制元件電連接；長桿段隨緩沖輪下移時，能夠自下而上觸發下位傳感器，且自長桿段的下端觸發下位傳感器開始，控制元件控制放卷機構的放卷電機停止放卷。通過對長桿段的長度進行合理控制，能夠為放卷電機的過沖預留足夠的時間，使得在整個過沖過程中，緩沖輪依然能夠實施對放出的條帶進行有效緩存，最終保證條帶的張力可控。

技術研發人員：請求不公布姓名,請求不公布姓名,請求不公布姓名
受保護的技術使用者：無錫奧特維科技股份有限公司
技術研發日：20240419
技術公布日：2025/4/28
